Bảng đổi đơn vị dây điện AWG sang mm2 chuẩn kỹ thuật

Bảng đổi đơn vị dây điện AWG sang mm2 chuẩn kỹ thuật là công cụ tra cứu bắt buộc giúp thợ thi công và nhà thầu quy đổi chính xác kích thước dây cáp nhập khẩu sang hệ milimet vuông. Việc hiểu đúng chỉ số AWG và chọn chuẩn tiết diện không chỉ đảm bảo an toàn điện mà còn tối ưu chi phí cho toàn bộ công trình.

AWG là gì và tại sao cần đổi AWG sang mm2?

AWG (American Wire Gauge) là tiêu chuẩn đo chỉ số tiết diện dây dẫn điện chuẩn Hoa Kỳ, được sử dụng phổ biến trên toàn thế giới. Việc quy đổi AWG sang mm² giúp kỹ sư, thợ điện tại Việt Nam xác định chính xác đường kính, tiết diện thực tế để tính toán tải điện an toàn.

Nguyên lý hoạt động của quy chuẩn AWG

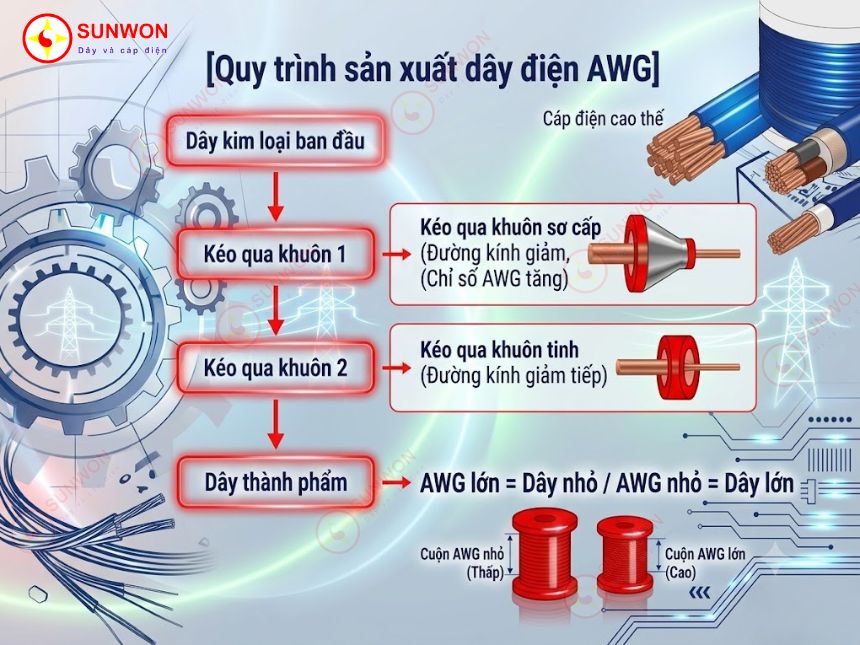

Chỉ số AWG được xác định dựa trên số lần kéo dây qua các khuôn tuốt kim loại trong quá trình sản xuất.

• Tỷ lệ nghịch: Số AWG càng lớn thì dây điện càng nhỏ (do phải kéo qua khuôn nhiều lần). Nguồn điện công nghiệp thường dùng dây có AWG nhỏ (hoặc chỉ số 0, 2/0, 4/0).
• Quy tắc cơ bản:

• Khi chỉ số AWG giảm đi 3 đơn vị, tiết diện dây sẽ tăng gấp đôi.
• Khi chỉ số AWG giảm đi 6 đơn vị, đường kính dây sẽ tăng gấp đôi.

Lý do nhà thầu cần quy đổi chuẩn AWG sang mm2

• Tránh quá tải và chập cháy: Dây quá nhỏ so với dòng điện thực tế sẽ gây nóng chảy lớp cách điện, dẫn đến sự cố nghiêm trọng.
• Tương thích thiết bị: Các thiết bị điện nhập khẩu từ Mỹ, Châu Âu thường ghi thông số AWG, trong khi tiêu chuẩn Việt Nam sử dụng mm².
• Đảm bảo tiêu chuẩn thi công: Đạt chuẩn nghiệm thu công trình theo quy định kỹ thuật hiện hành.

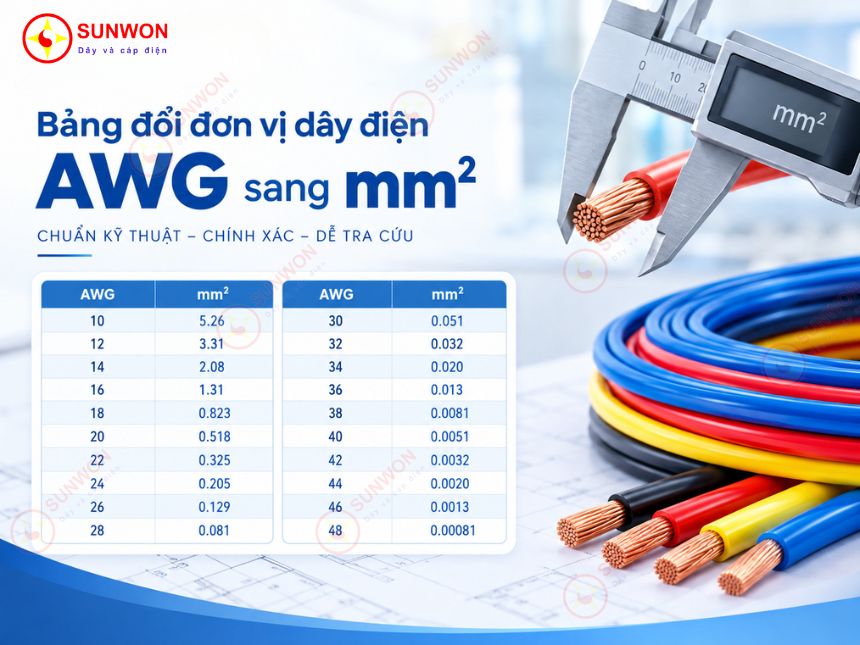

Bảng đổi đơn vị dây điện AWG sang mm2 chuẩn kỹ thuật

Bảng quy đổi AWG sang mm² dưới đây cung cấp đầy đủ thông số về đường kính (mm), tiết diện (mm²) và điện trở của dây dẫn lõi đồng ở nhiệt độ 20°C.

Công thức tính quy đổi AWG sang mm2 chính xác nhất

Công thức tính đường kính và tiết diện dây AWG dựa trên chuỗi số mũ toán học với tỷ lệ chuẩn giữa các cỡ dây. Bạn có thể tự tính toán thủ công nếu không có sẵn bảng tra cứu.

1. Công thức tính đường kính dn (mm)

dn = 0.127 × 92(36 – n)/39

Trong đó: n là chỉ số AWG (đối với cỡ dây 0, 2/0, 3/0, 4/0, giá trị n lần lượt tương ứng là 0, -1, -2, -3).

2. Công thức tính tiết diện S (mm²)

S = (π / 4) × dn² = 0.012668 × 92(36 – n)/19.5

Cách đổi nhanh cho thợ thi công

• AWG 12: Tương đương dây 3.31 mm² (Thường chọn dây chuẩn Việt Nam 3.5 mm² hoặc 4.0 mm²).
• AWG 14: Tương đương dây 2.08 mm² (Thường chọn dây 2.5 mm²).
• AWG 16: Tương đương dây 1.31 mm² (Thường chọn dây 1.5 mm²).

                 [Sơ đồ lựa chọn quy đổi nhanh]

    [AWG 12]  ──────────►  3.31 mm²  ──────────►  Chọn dây 3.5 – 4.0 mm²
    [AWG 14]  ──────────►  2.08 mm²  ──────────►  Chọn dây 2.5 mm²
    [AWG 16]  ──────────►  1.31 mm²  ──────────►  Chọn dây 1.5 mm²

Lưu ý quan trọng khi chọn tiết diện dây điện cho công trình

Lựa chọn tiết diện dây điện đòi hỏi người thi công phải tính dư tải an toàn, xem xét độ suy hao trên đường dây và chọn thương hiệu dây cáp đạt chuẩn chất lượng.

• Tính toán hệ số an toàn: Luôn chọn dây có khả năng chịu tải lớn hơn từ 20% đến 30% so với công suất tính toán thực tế của thiết bị.
• Phân biệt dây lõi đơn và lõi bện nhiều sợi: Chỉ số AWG của dây nhiều sợi nhỏ gom lại sẽ có đường kính tổng lớn hơn dây lõi đơn cùng tiết diện do có khe hở giữa các sợi.
• Chiều dài đường dẫn: Khoảng cách truyền tải càng xa thì độ sụt áp càng lớn. Cần nâng tiết diện dây lên 1 đến 2 cấp nếu khoảng cách truyền dẫn vượt quá 50m.
• Ưu tiên thương hiệu uy tín: Sử dụng dây cáp điện chất lượng giúp đảm bảo lõi đồng tinh khiết, đúng độ dầy lớp vỏ cách điện và đúng thông số kỹ thuật niêm yết.

Dây cáp điện Sunwon – Giải pháp truyền dẫn an toàn cho mọi công trình

Dây cáp điện Sunwon là lựa chọn hàng đầu của các nhà thầu và thợ điện nhờ sản xuất trên dây chuyền hiện đại, đáp ứng đầy đủ các tiêu chuẩn kỹ thuật khắt khe trong nước và quốc tế.

• Lõi đồng tinh khiết 99.99%: Tối ưu khả năng dẫn điện, giảm điện trở, hạn chế tối đa việc sinh nhiệt và tiết kiệm điện năng.
• Lớp vỏ PVC/XLPE cao cấp: Vỏ bọc cách điện chống cháy, chịu nhiệt cao, chống rò rỉ điện và bền bỉ trước tác động của môi trường.
• Đa dạng quy cách: Cung cấp đầy đủ các dòng dây cáp điện từ dây dân dụng, dây cáp điều khiển, dây cáp tín hiệu đáp ứng chính xác theo cả hai hệ tiêu chuẩn mm² và AWG.
• Đạt chuẩn kiểm định: Đầy đủ chứng nhận CO, CQ, giúp công trình dễ dàng hoàn tất nghiệm thu.

Tham khảo bảng giá các dòng dây cáp điện của SUNWON tại đây.

Các câu hỏi thường gặp về quy đổi dây điện AWG

Dây AWG 18 bằng bao nhiêu mm2?

Dây AWG 18 có đường kính lõi khoảng 1.024mm và tiết diện tương đương 0.823 mm². Trong thi công thực tế tại Việt Nam, kỹ sư thường chọn dây 1.0 mm² để thay thế.

Tại sao chỉ số AWG càng lớn thì dây điện lại càng nhỏ?

Chỉ số AWG dựa trên số lần kéo dây qua các khuôn tuốt kim loại trong quá trình chế tạo. Dây kéo qua khuôn càng nhiều lần (chỉ số AWG càng cao) thì đường kính càng thu nhỏ lại.

Có thể dùng dây mm2 thay thế hoàn toàn cho dây AWG không?

Hoàn toàn có thể. Tuy nhiên, bạn cần tra bảng đổi đơn vị dây điện AWG sang mm2 chuẩn và chọn quy cách dây mm² có tiết diện bằng hoặc lớn hơn 1 cấp so với chỉ số AWG tương đương để đảm bảo khả năng chịu tải.

Kết luận:

Bảng đổi đơn vị dây điện AWG sang mm2 chuẩn kỹ thuật là công cụ tra cứu không thể thiếu giúp thi công an toàn và chính xác. Lựa chọn dây cáp điện Sunwon chính hãng giúp công trình của bạn luôn bền bỉ, tối ưu chi phí và đạt chuẩn nghiệm thu.
