TIÊU CHUẨN QUỐC GIA

TCVN 5935-2:2013

IEC 60502-2:2005

CÁP ĐIỆN CÓ CÁCH ĐIỆN DẠNG ĐÙN VÀ PHỤ KIỆN CÁP ĐIỆN DÙNG CHO ĐIỆN ÁP DANH ĐỊNH TỪ 1 kV (Um=1,2kV) ĐẾN 30 KV (Um=36kV) – PHẦN 2: CÁP DÙNG CHO ĐIỆN ÁP DANH ĐỊNH TỪ 6 kV (Um= 7,2 kV) ĐẾN 30 kV (Um=30kV)

Power cables with extruded insulation and their accessories for rated voltages from 1 kV (Um = 1,2 kV) up to 30 kV (Um = 36 kV) – Part 2: Cables for rated voltages from 6kV (Um = 7,2 kV) and 30 kV (UM = 36 kV).

2013-Cap-dien-cach-dien-dang-dun-Phan-2-dien-ap-6kV-den-30kV” />

TIÊU CHUẨN QUỐC GIA

TCVN 5935-2:2013

IEC 60502-2:2005

CÁP ĐIỆN CÓ CÁCH ĐIỆN DẠNG ĐÙN VÀ PHỤ KIỆN CÁP ĐIỆN DÙNG CHO ĐIỆN ÁP DANH ĐỊNH TỪ 1 kV (Um=1,2kV) ĐẾN 30 KV (Um=36kV) – PHẦN 2: CÁP DÙNG CHO ĐIỆN ÁP DANH ĐỊNH TỪ 6 kV (Um= 7,2 kV) ĐẾN 30 kV (Um=30kV)

Power cables with extruded insulation and their accessories for rated voltages from 1 kV (Um = 1,2 kV) up to 30 kV (Um = 36 kV) – Part 2: Cables for rated voltages from 6kV (Um = 7,2 kV) and 30 kV (UM = 36 kV)

Lời nói đầu

TCVN 5935-1:2013 và TCVN 5935-2:2013 thay thế TCVN 5935:1995;

TCVN 5935-2:2013 hoàn toàn tương đương với IEC 60502-2:2005;

TCVN 5935-2:2013 do Ban kỹ thuật tiêu chuẩn quốc gia TCVN/TC/E4 Dây và cáp điện biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học và Công nghệ công bố

Bộ TCVN 5935 (IEC 60502), Cáp điện có cách điện dạng đùn và phụ kiện cáp điện dùng cho điện áp danh định từ 1 kV (Um = 1,2 kV đến 3 kV (Um = 3,6 kV), gồm các phần sau:

TCVN 5935-1:2013 (IEC 60502-1:2009), Phần 1: Cáp dùng cho điện áp danh định bằng 1 kV (Um = 1,2 kV) và 3 kV (Um = 3,6 kV)

TCVN 5935-2:2013 (IEC 60502-2:2005), Phần 2: Cáp dùng cho điện áp danh định từ 6 kV (Um = 7,2 kV) đến 30 kV (Um = 36 kV)

TCVN 5935-4:2013 (IEC 60502-4:2005), Phần 4: Yêu cầu thử nghiệm phụ kiện cáp có điện áp danh định từ 6 kV (Um = 7,2 kV) đến 30 kV (Um = 36 kV)



CÁP ĐIỆN CÓ CÁCH ĐIỆN DẠNG ĐÙN VÀ PHỤ KIỆN CÁP ĐIỆN DÙNG CHO ĐIỆN ÁP DANH ĐỊNH TỪ 1 kV (Um=1,2kV) ĐẾN 30 KV (Um=36kV) – PHẦN 2: CÁP DÙNG CHO ĐIỆN ÁP DANH ĐỊNH TỪ 6 kV (Um= 7,2 kV) ĐẾN 30 kV (Um=30kV)

Power cables with extruded insulation and their accessories for rated voltages from 1 kV (Um = 1,2 kV) up to 30 kV (Um = 36 kV) – Part 2: Cables for rated voltages from 6kV (Um = 7,2 kV) and 30 kV (UM = 36 kV)

1 Phạm vi áp dụng

Tiêu chuẩn này quy định các yêu cầu về kết cấu, kích thước và thử nghiệm cáp điện có cách điện đặc dạng đùn điện áp danh định từ 6 kV đến 30 kV dùng cho hệ thống lắp đặt cố định như lưới điện phân phối hoặc hệ thống lắp đặt công nghiệp.

Khi xác định các ứng dụng, nên xem xét đến khả năng rủi ro cáp bị nước xâm nhập theo hướng kính. Thiết kế cáp có vật chắn có thể ngăn không cho nước xâm nhập theo chiều dọc và thử nghiệm liên quan được nêu trong tiêu chuẩn này.

Cáp dùng cho hệ thống lắp đặt đặc biệt và điều kiện vận hành đặc biệt không được đề cập trong tiêu chuẩn này, ví dụ như cáp dùng cho đường dây trên không, ngành công nghiệp mỏ, nhà máy điện hạt nhân (trong và xung quanh khu vực nhiễm xạ), cáp sử dụng ngầm bên dưới biển hoặc ứng dụng trên tàu.

2 Tài liệu viện dẫn

Các tài liệu viện dẫn sau là cần thiết cho việc áp dụng tiêu chuẩn. Đối với các tài liệu viện dẫn ghi năm công bố thì áp dụng bản được nêu. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phiên bản mới nhất, bao gồm cả các sửa đổi.

TCVN 6099-1 (IEC 60060-1), Kỹ thuật thử nghiệm điện áp cao – Phần 1: Định nghĩa chung và yêu cầu thử nghiệm

TCVN 6612 (IEC 60228), Ruột dẫn của cáp cách điện

TCVN 6613-1-2 (IEC 60332-1-2), Thử nghiệm cáp điện và cáp quang trong điều kiện cháy – Phần 1-2: Thử nghiệm cháy lan theo chiều thẳng đứng đối với một dây có cách điện hoặc một cáp – Quy trình ứng với nguồn cháy bằng khí trộn trước có công suất 1 kW

TCVN 6614-1-1 (IEC 60811-1-1), Phương pháp thử nghiệm chung đối với vật liệu cách điện và vật liệu làm vỏ bọc của cáp điện và cáp quang – Phần 1-1: Phương pháp áp dụng chung – Đo chiều dày và kích thước ngoài – Thử nghiệm xác định đặc tính cơ

TCVN 6614-1-2 (IEC 60811-1-2), Phương pháp thử nghiệm chung đối với vật liệu cách điện và vật liệu làm vỏ bọc của cáp điện và cáp quang – Phần 1-2: Phương pháp áp dụng chung – Phương pháp lão hóa nhiệt

TCVN 6614-1-3 (IEC 60811-1-3), Phương pháp thử nghiệm chung đối với vật liệu cách điện và vật liệu làm vỏ bọc của cáp điện và cáp quang – Phần 1-3: Phương pháp áp dụng chung – Phương pháp xác định khối lượng riêng – Thử nghiệm hấp thụ nước – Thử nghiệm độ co ngót

TCVN 6614-1-4 (IEC 60811-1-4), Phương pháp thử nghiệm chung đối với vật liệu cách điện và vật liệu làm vỏ bọc của cáp điện và cáp quang – Phần 1-4: Phương pháp áp dụng chung – Thử nghiệm ở nhiệt độ thấp

TCVN 6614-2-1 (IEC 60811-2-1), Phương pháp thử nghiệm chung đối với vật liệu cách điện và vật liệu làm vỏ bọc của cáp điện và cáp quang – Phần 2-1: Phương pháp quy định cho hợp chất đàn hồi – Thử nghiệm tính kháng ôzôn, thử nghiệm kéo dãn trong lò nhiệt và thử nghiệm ngâm trong dầu khoáng

TCVN 6614-3-1 (IEC 60811-3-1), Phương pháp thử nghiệm chung đối với vật liệu cách điện và vật liệu làm vỏ bọc của cáp điện và cáp quang – Phần 3-1: Phương pháo qui định cho hợp chất PVC – Thử nghiệm nén ở nhiệt độ cao – Thử nghiệm tính kháng nứt

TCVN 6614-3-2 (IEC 60811-3-2), Phương pháp thử nghiệm chung đối với vật liệu cách điện và vật liệu làm vỏ bọc của cáp điện và cáp quang – Phần 3-2: Phương pháp qui định cho hợp chất PVC – Thử nghiệm tổn hao khối lượng – Thử nghiệm ổn định nhiệt

TCVN 7995 (IEC 60038), Điện áp tiêu chuẩn

IEC 60183, Guide to the selection of high-voltage cables (Hướng dẫn chọn cáp cao áp)

IEC 60229, Tests on cable oversheaths which have a special protective function and are applied by extrusion (Thử nghiệm trên vỏ bọc ngoài của cáp có chức năng bảo vệ đặc biệt và được áp vào theo phương pháp đùn)

IEC 60230, Impulse tests on cables and their accessories (Thử nghiệm xung trên cáp và phụ kiện cáp)

IEC 60811-4-1, Insulating and sheathing materials of electric and optical cables – Common test methods – Part 4-1: Methods specific ti polyethylene and polypropylene compounds – Resistence to environmental stress cracking – Measurement of the melt flow index – Carbon balck and/or mineral filler content measurement in polyethylene by direct combustion – Measurement of carbon black content by thermogravimetric analysis (TGA) – Assessment of carbon black dispresion in polyethylene using a microscope (Phương pháp thử nghiệm chung – Phần 4-1: Phương pháp qui định cho hợp chất polyetylen và polypropylen – Tính kháng nứt ứng suất môi trường – Đo chỉ số dòng chảy – Đo hàm lượng bột than đen và/hoặc hàm lượng chất độn khoáng trong polyetylen bằng cách đốt trực tiếp – Đo hàm lượng bột than đen bằng phân tích nhiệt trọng (TGA) – Đánh giá độ phân tán của hàm lượng bột than đen trong polyetylen sử dụng kính hiển vi)

IEC 60885-3, Electrical test methods for electric cables – Part 3: Test methods for partial discharge measurements on lengths of extruded power cables (Phương pháp thử nghiệm điện đối với cáp điện – Phần 3: Phương pháp thử nghiệm đối với các phép đo phóng điện cục bộ trên chiều dài cáp điện dạng đùn)

IEC 60986, Short-circuit temperature limits of electric cables with rated voltages from 6 kV (Um = 7,2 kV) up to 30 kV (Um = 36 kV) (Giới hạn nhiệt độ ngắn mạch của cáp điện có điện áp danh định từ 6 kV (Um = 7,2 kV) đến 30 kV (Um = 36 kV)

ISO 48, Rubber, vulcanized or thermoplastic – Determination of hardness (hardness between 10 IRHD and 100 IRHD) (Cao su, lưu hóa hoặc nhiệt dẻo – Xác định độ cứng (độ cứng từ 10 IRHD đến 100 IRHD))

3 Thuật ngữ và định nghĩa

Trong tiêu chuẩn này, áp dụng các thuật ngữ và định nghĩa sau.

3.1 Định nghĩa các giá trị kích thước (chiều dày, mặt cắt ngang, v.v …)

3.1.1

Giá trị danh nghĩa (nominal value)

Giá trị được chỉ định cho một đại lượng và thường được sử dụng trong bảng.

CHÚ THÍCH: Trong tiêu chuẩn này, thông thường, giá trị danh nghĩa là cơ sở của các giá trị cần được kiểm tra bằng phép đo có tính đến các dung sai qui định.

3.1.2

Giá trị xấp xỉ (approximate value)

Giá trị không được bảo đảm cũng như không được kiểm tra; giá trị này được sử dụng, ví dụ như để tính các giá trị kích thước khác.

3.1.3

Giá trị giữa (median value)

Khi thu được một số kết quả thử nghiệm và sắp xếp chúng theo thứ tự tăng dần (hoặc giảm dần) thì giá trị giữa là giá trị ở giữa nếu số các giá trị sẵn có là lẻ và là trung bình của hai giá trị ở giữa nếu số các giá trị là chẵn.

3.1.4

Giá trị giả định (fictitious value)

Giá trị được tính theo “phương pháp giả định” mô tả trong Phụ lục A.

3.2 Định nghĩa liên quan đến các thử nghiệm

3.2.1

Thử nghiệm thường xuyên (routine tests)

Thử nghiệm do nhà chế tạo thực hiện trên từng đoạn cáp đã được chế tạo để kiểm tra sự đáp ứng các yêu cầu qui định của từng đoạn cáp đó.

3.2.2

Thử nghiệm mẫu (sample tests)

Thử nghiệm do nhà chế tạo thực hiện trên các mẫu cáp hoàn chỉnh hoặc các phần được lấy từ cáp hoàn chỉnh theo tần suất qui định để kiểm tra xác nhận rằng sản phẩm hoàn chỉnh đáp ứng các yêu cầu qui định.

3.2.3

Thử nghiệm điển hình (type tests)

Thử nghiệm được thực hiện trước khi cung cấp, trên cơ sở thương mại chung, một kiểu cáp được qui định trong tiêu chuẩn này chứng tỏ các đặc tính về tính năng thỏa đáng đáp ứng được ứng dụng dự kiến.

CHÚ THÍCH: Các thử nghiệm này có bản chất là, sau khi thực hiện thì không cần lặp lại các thử nghiệm đó trừ khi có những thay đổi về vật liệu hoặc thiết kế qui trình chế tạo cáp có thể làm thay đổi các đặc tính về tính năng.

3.2.4

Thử nghiệm điện sau khi lắp đặt (electrical tests after installation)

Thử nghiệm được thực hiện để chứng tỏ tính toàn vẹn của cáp và phụ kiện của cáp sau khi đã lắp đặt.

4 Ký hiệu điện áp và vật liệu

4.1 Điện áp danh định

Điện áp danh định Uo/U(Um) của cáp được xem xét trong tiêu chuẩn này như sau:

Uo/U(Um) = 3,6/6 (7,2) – 6/10 (12) – 8,7/15 (17,5) – 12/20 (24) – 18/10 (36) kV.

CHÚ THÍCH 1: Điện áp nêu trên là các ký hiệu đúng mặc dù ở một số nước sử dụng các ký hiệu khác, ví dụ: 3,5/6 – 5,8/10 – 11,5/20 – 17,3/30 kV.

Trong cách ký hiệu điện áp của cáp là Uo/U(Um)

Uo là điện áp danh định tần số công nghiệp giữa ruột dẫn và đất hoặc màn chắn kim loại mà cáp được thiết kế.

U là điện áp danh định tần số công nghiệp giữa các ruột dẫn mà cáp được thiết kế;

Um là giá trị cao nhất của “điện áp hệ thống cao nhất” mà thiết bị được phép sử dụng (xem TCVN 7995 (IEC 60038)).

Điện áp danh định của cáp đối với ứng dụng cho trước phải thích hợp với điều kiện làm việc trong hệ thống mà cáp được sử dụng. Để thuận tiện cho việc chọn cáp, hệ thống được chia làm ba cấp sau:

– Cấp A: cấp này gồm các hệ thống trong đó dây pha khi chạm đất hoặc chạm dây đất thì được ngắt ra khỏi hệ thống trong vòng 1 min;

– Cấp B: cấp này gồm các hệ thống mà trong điều kiện sự cố vẫn làm việc trong thời gian ngắn với một pha chạm đất. Theo IEC 60183, thời gian này không nên vượt quá 1 h. Đối với cáp thuộc phạm vi áp dụng của tiêu chuẩn này, có thể chấp nhận khoảng thời gian dài hơn nhưng không vượt quá 8 h trong bất kỳ trường hợp nào. Tổng thời gian xuất hiện sự cố chạm đất trong một năm bất kỳ không nên vượt quá 125 h;

– Cấp C: cấp này gồm tất cả các hệ thống không thuộc cấp A hoặc B.

CHÚ THÍCH 2: Cần biết rằng trong một hệ thống khi sự cố chạm đất không được cách ly tự động và nhanh chóng thì các ứng suất bất thường trên cách điện của cáp trong thời gian sự cố chạm đất sẽ làm giảm tuổi thọ của cáp ở một mức độ nhất định. Nếu hệ thống được dự kiến làm việc khá thường xuyên với sự cố chạm đất kéo dài thì nên phân loại hệ thống ở cấp C.

Giá trị Uo khuyến cáo cho cáp được sử dụng trong hệ thống ba pha được liệt kê trong Bảng 1.

Bảng-1-–-Điện-áp-danh-định-Uo-khuyến-cáo
Bảng-1-–-Điện-áp-danh-định-Uo-khuyến-cáo

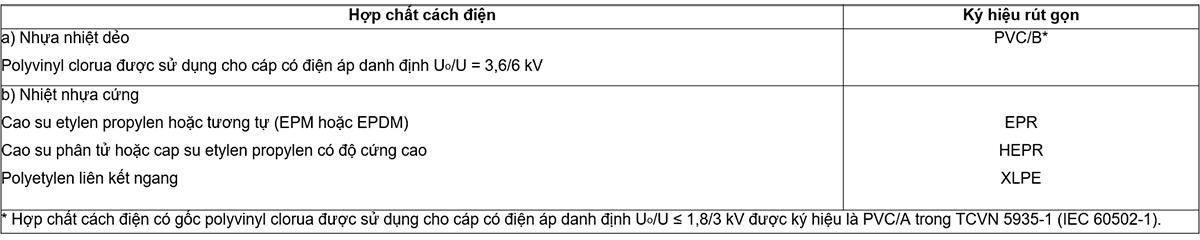

Bảng-2-–-Hợp-chất-cách-điện
Bảng-2-–-Hợp-chất-cách-điện

Nhiệt độ cao nhất của ruột dẫn đối với các loại khác nhau của hợp chất cách điện đề cập trong tiêu chuẩn này được nêu trong Bảng 3.

Bảng-3-–-Nhiệt-độ-cao-nhất-của-ruột-dẫn-đối-với-các-loại-hợp-chất-cách-điện-khác-nhau
Bảng-3-–-Nhiệt-độ-cao-nhất-của-ruột-dẫn-đối-với-các-loại-hợp-chất-cách-điện-khác-nhau

Nhiệt độ trong Bảng 3 dựa trên các đặc tính vốn có của vật liệu cách điện. Điều quan trọng là phải tính đến các yếu tố khác khi sử dụng những giá trị này để tính toán thông số dòng điện.

Ví dụ, trong điều kiện làm việc bình thường, nếu cáp được chôn trực tiếp trong đất cho làm việc với tải liên tục (100 % hệ số tải) ở nhiệt độ cao nhất của ruột dẫn được chỉ ra trong bảng thì theo thời gian, nhiệt trở của đất xung quanh cáp có thể tăng so với giá trị ban đầu của nó do quá trình khô của đất. Kết quả là nhiệt độ ruột dẫn có thể vượt quá giá trị cao nhất rất nhiều. Nếu thấy trước rằng điều kiện làm việc sẽ là như vậy thì phải có dự phòng thích hợp.

Tham khảo Phụ lục B để có hướng dẫn về thông số dòng điện liên tục.

Tham khảo IEC 60986 để có hướng dẫn về nhiệt độ ngắn mạch.

4.3 Hợp chất vỏ bọc

Nhiệt độ cao nhất của ruột dẫn đối với các loại hợp chất vỏ bọc khác nhau đề cập trong tiêu chuẩn này được nêu trong Bảng 4.

Bảng-4-–-Nhiệt-độ-cao-nhất-của-ruột-dẫn-đối-với-các-loại-hợp-chất-vỏ-bọc-khác-nhau
Bảng-4-–-Nhiệt-độ-cao-nhất-của-ruột-dẫn-đối-với-các-loại-hợp-chất-vỏ-bọc-khác-nhau

5 Ruột dẫn

Ruột dẫn phải là cấp 1 hoặc cấp 2 bằng đồng ủ không phủ hoặc có phủ kim loại bằng nhôm hoặc hợp kim nhôm phù hợp với TCVN 6612 (IEC 60228). Đối với ruột dẫn cấp 2, có thể áp dụng các biện pháp để đạt được khả năng chống thấm nước theo chiều dọc.

6 Cách điện

6.1 Vật liệu

Cách điện phải là chất điện môi dạng đùn thuộc một trong các loại được liệt kê trong Bảng 2.

6.2 Chiều dày cách điện

Chiều dày cách điện danh nghĩa được qui định trong các bảng từ Bảng 5 đến Bảng 7.

Chiều dày của lớp phân cách hoặc màn chắn bán dẫn bất kỳ trên ruột dẫn hoặc bên ngoài lớp cách điện không được tính vào chiều dày cách điện.

Bảng-5-–-Chiều-dày-danh-nghĩa-của-cách-điện-PVC-B
Bảng-5-–-Chiều-dày-danh-nghĩa-của-cách-điện-PVC-B
Bảng-6-–-Chiều-dày-danh-nghĩa-của-cách-điện-lớp-polyetylen-liên-kết-ngang-(XLPE)
Bảng-6-–-Chiều-dày-danh-nghĩa-của-cách-điện-lớp-polyetylen-liên-kết-ngang-(XLPE)
Bảng-7-–-Chiều-dày-danh-nghĩa-của-cách-điện-bằng-cao-su-etylen-propylen-(EPR)-và-cách-điện-bằng-cao-su-etylen-propylen-cứng-(HEPR)
Bảng-7-–-Chiều-dày-danh-nghĩa-của-cách-điện-bằng-cao-su-etylen-propylen-(EPR)-và-cách-điện-bằng-cao-su-etylen-propylen-cứng-(HEPR)

7 Màn chắn

Tất cả các cáp phải có một lớp kim loại bao quanh các lõi, trên từng lõi riêng rẽ hoặc trên cả cụm lõi.

Việc bọc màn chắn các lõi riêng rẽ trong cáp một lõi hoặc cáp ba lõi, khi có yêu cầu, phải gồm có một màn chắn của ruột dẫn và một màn chắn của cách điện. Các màn chắn này phải được sử dụng ở tất cả các cáp, ngoại trừ:

a) ở điện áp danh định bằng 3,6/6 (7,2) kV, cáp cách điện bằng EPR và HEPR có thể không có màn chắn với điều kiện là sử dụng chiều dày cách điện lớn hơn chiều dày nêu trong Bảng 7;

b) ở điện áp danh định bằng 3,6/6 (7,2) kV, cáp cách điện bằng PVC không được có màn chắn.

7.1 Màn chắn ruột dẫn

Màn chắn ruột dẫn phải bằng vật liệu phi kim loại và phải bằng hợp chất bán dẫn dạng đùn, có thể được đặt lên trên dải băng bán dẫn. Hợp chất bán dẫn dạng đùn phải được gắn chặt vào cách điện.

7.2 Màn chắn cách điện

Màn chắn cách điện phải gồm có một lớp bán dẫn phi kim loại kết hợp với một lớp kim loại.

Lớp phi kim loại phải được đùn trực tiếp lên cách điện của từng lõi và làm bằng hợp chất bán dẫn bám vào hoặc có thể bóc ra được.

Sau đó, lớp dải băng bán dẫn hoặc hợp chất bán dẫn có thể được đặt lên từng lõi riêng rẽ hoặc cụm lõi.

Lớp kim loại phải được đặt lên từng lõi riêng rẽ hoặc trên cả cụm lõi và phải phù hợp với các yêu cầu ở Điều 10.

8 Cụm cáp ba lõi, lớp bọc bên trong và chất độn

Cụm cáp ba lõi tùy thuộc vào điện áp danh định và việc màn chắn kim loại có được đặt vào từng lõi hay không.

Các điều từ 8.1 đến 8.3 không áp dụng cho cụm cáp một lõi có vỏ bọc.

8.1 Lớp bọc bên trong và chất độn

8.1.1 Kết cấu

Lớp bọc bên trong có thể được đùn hoặc quấn.

Đối với cáp có lõi tròn, chỉ cho phép lớp bọc bên trong dạng quấn nếu khoản trống giữa các lõi về cơ bản đã được điền đầy.

Cho phép sử dụng một lớp bó thích hợp trước khi đùn lớp bọc bên trong.

8.1.2 Vật liệu

Vật liệu sử dụng làm lớp bọc bên trong và chất độn phải thích hợp với nhiệt độ làm việc của cáp và tương thích với vật liệu cách điện.

8.1.3 Chiều dày của lớp bọc bên trong dạng đùn

Chiều dày xấp xỉ của lớp bọc bên trong dạng đùn phải được lấy từ Bảng 8.

Bảng-8-–-Chiều-dày-của-lớp-bọc-bên-trong-dạng-đùn
Bảng-8-–-Chiều-dày-của-lớp-bọc-bên-trong-dạng-đùn

8.1.4 Chiều dày của lớp bọc bên trong dạng quấn

Chiều dày xấp xỉ của lớp bọc bên trong dạng quấn là 0,4 mm đối với đường kính giả định của lõi đã bố trí đến và bằng 40 mm và 0,6 mm đối với các đường kính lớn hơn.

8.2 Cáp có lớp kim loại chung (xem Điều 9)

Cáp phải có lớp bọc bên trong bao quanh lõi đã bố trí. Lớp bọc bên trong và chất độn phải phù hợp với 8.1 và không hút ẩm trừ khi cáp được công bố là kín nước theo chiều dọc.

Đối với cáp có màn chắn bán dẫn bao quanh từng lõi riêng rẽ và một lớp kim loại chung thì lớp bọc bên trong phải bắt đầu bằng chất bán dẫn; chất độn có thể là bán dẫn.

8.3 Cáp có lớp kim loại bao quanh từng lõi riêng rẽ (xem Điều 10)

Các lớp kim loại của từng lõi riêng rẽ phải tiếp xúc với nhau.

Các lớp có kim loại chung bổ sung (xem Điều 9) bằng vật liệu giống với vật liệu của các lớp kim loại riêng rẽ bên dưới phải có một lớp bọc bên trong bao quanh các lõi đã bố trí. Lớp bọc bên trong và chất độn phải phù hợp với 8.1 và không hút ẩm trừ khi cáp được công bố là kín nước theo chiều dọc. Lớp bọc bên trong và chất độn có thể là bán dẫn.

Khi các lớp kim loại riêng rẽ bên dưới và lớp kim loại chung là vật liệu khác nhau thì chúng phải được phân cách bằng một vỏ bọc dạng đùn bằng một trong các vật liệu được qui định ở 14.2. Đối với cáp có vỏ bọc chì, lớp phân cách với các lớp kim loại riêng rẽ phía dưới có thể được thực hiện bằng lớp bọc bên trong theo 8.1.

Đối với cáp không có lớp kim loại chung (xem Điều 9) thì có thể bỏ lớp vỏ bọc bên trong với điều kiện là hình dạng bên ngoài của cáp về cơ bản là tròn.

9 Lớp kim loại của cáp một lõi và cáp ba lõi

Các kiểu dưới đây của lớp kim loại được đề cập trong tiêu chuẩn này:

a) màn chắn kim loại (xem Điều 10);

b) ruột dẫn đồng tâm (xem Điều 11);

c) vỏ bọc kim loại (xem Điều 12);

d) áo giáp kim loại (xem Điều 13).

(Các) lớp kim loại phải gồm một hoặc nhiều kiểu được liệt kê ở trên và phải là vật liệu phi từ tính khi đặt lên cáp một lõi hoặc các lõi riêng rẽ của cáp ba lõi.

Có thể áp dụng các biện pháp để đạt kín nước theo chiều dọc trong vùng của các lớp kim loại.

10 Màn chắn kim loại

10.1 Kết cấu

Màn chắn kim loại phải là một hoặc nhiều dải băng, hoặc một lưới đan hoặc một lớp sợi dây đồng tâm hoặc kết hợp giữa các sợi dây và (các) dải băng.

Màn chắn kim loại cũng có thể là một vỏ bọc hoặc áo giáp trong trường hợp là màn chắn chung phù hợp với 10.2.

Khi chọn vật liệu màn chắn phải xem xét đặc biệt về khả năng ăn mòn, không chỉ vì an toàn về cơ mà còn vì an toàn về điện.

Khe hở trong màn chắn phải phù hợp với các qui định quốc gia và/hoặc tiêu chuẩn quốc gia.

10.2 Yêu cầu

Các yêu cầu về kích thước, vật lý và điện của màn chắn kim loại phải được xác định trong các qui định quốc gia và/hoặc tiêu chuẩn quốc gia.

10.3 Màn chắn kim loại không kết hợp với các lớp bán dẫn

Trong trường hợp màn chắn kim loại được sử dụng ở điện áp danh định bằng 3,6/6 (7,2) kV, cách điện PVC, EPR và HEPR thì các màn chắn này không yêu cầu phải kết hợp với lớp bán dẫn.

11 Ruột dẫn đồng tâm

11.1 Kết cấu

Khe hở trong ruột dẫn đồng tâm phải phù hợp với các qui định quốc gia và/hoặc tiêu chuẩn quốc gia.

Khi chọn vật liệu ruột dẫn đồng tâm phải xem xét đặc biệt về khả năng ăn mòn, không chỉ vì an toàn về cơ mà còn vì an toàn về điện.

11.2 Yêu cầu

Yêu cầu về kích thước, yêu cầu về vật lý và điện trở của ruột dẫn đồng tâm phải được xác định trong các qui định quốc gia và/hoặc tiêu chuẩn quốc gia.

11.3 Đặt ruột dẫn đồng tâm

Khi yêu cầu có ruột dẫn đồng tâm thì ruột dẫn đồng tâm này phải đặt trên lớp bọc bên trong trường hợp cáp ba lõi; trong trường hợp cáp một lõi thì ruột dẫn đồng tâm phải được đặt trực tiếp lên cách điện hoặc lên trên màn chắn cách điện bán dẫn hoặc lên trên lớp bọc bên trong thích hợp.

12 Vỏ bọc kim loại

12.1 Vỏ bọc chì

Vỏ bọc phải bằng chì hoặc hợp kim chì và phải được đặt như một ống liền vừa khít một cách hợp lý.

Chiều dày danh nghĩa phải được tính theo công thức sau:

a) đối với tất cả các cáp một lõi hoặc cụm cáp một lõi

tpb = 0,03 Dg + 0,8

b) đối với tất cả các cáp có ruột dẫn dạng quạt đến và bằng 8,7/15 kV:

tpb = 0,03 Dg + 0,6

c) đối với tất cả các cáp khác:

tpb = 0,03 Dg + 0,7

trong đó:

tpb là chiều dày danh nghĩa của vỏ bọc chì, tính bằng milimét;

Dg là đường kính giả định bên dưới vỏ bọc chì, tính bằng milimét (được làm tròn đến số thập

phân thứ nhất theo Phụ lục C)

trong mọi trường hợp, chiều dày danh nghĩa nhỏ nhất phải là 1,2 mm. Các giá trị được tính phải

được làm tròn đến số thập phân thứ nhất (xem Phụ lục C).

12.2 Vỏ bọc kim loại khác

Đang xem xét

13 Áo giáp kim loại

13.1 Các loại áo giáp kim loại

Các loại áo giáp được đề cập trong tiêu chuẩn này như sau:

a) áo giáp bằng sợi dây dẹt;

b) áo giáp bằng sợi dây tròn;

c) áo giáp bằng dải băng kép;

13.2 Vật liệu

Sợi dây tròn hoặc sợi dây dẹt phải là thép mạ kẽm, đồng hoặc đồng tráng thiếc, nhôm hoặc hợp kim nhôm.

Dải băng phải là thép, thép mạ kẽm, nhôm hoặc hợp kim nhôm. Dải băng thép phải được cán nóng hoặc cán nguội có chất lượng thương phẩm.

Trong những trường hợp yêu cầu lớp sợi dây áo giáp bằng thép phù hợp với độ dẫn điện tối thiểu thì cho phép thêm đủ lượng các sợi dây bằng đồng hoặc đồng tráng thiếc trong lớp áo giáp để đảm bảo sự phù hợp.

Khi chọn vật liệu làm áo giáp phải xem xét đặc biệt về khả năng ăn mòn, không chỉ vì an toàn về cơ mà còn vì an toàn về điện, đặc biệt là khi áo giáp được sử dụng như màn chắn.

Áo giáp của cáp một lõi để sử dụng trong hệ thống xoay chiều phải bằng vật liệu phi từ tính, trừ khi chọn áo giáp có cấu tạo đặc biệt.

13.3 Đặt áo giáp

13.3.1 Cáp một lõi

Trong trường hợp cáp một lõi, lớp bọc bên trong dạng đùn hoặc dạng quấn, có chiều dày qui định ở 8.1.3 hoặc 8.1.4 phải được đặt dưới áo giáp nếu không có màn chắn.

13.3.2 Cáp ba lõi

Khi đòi hỏi áo giáp trong trường hợp cáp ba lõi thì phải đặt áo giáp lên lớp bọc bên trong theo 8.1.

13.3.3 Vỏ bọc phân cách

Khi lớp kim loại bên dưới và áo giáp làm bằng vật liệu khác nhau thì chúng phải được phân cách bằng vỏ bọc dạng đùn bằng một trong các vật liệu qui định ở 14.2.

Khi đòi hỏi áo giáp cho cáp có vỏ bọc thì áo giáp có thể được đặt lên trên vỏ bọc phân cách hoặc đặt lên trên lớp lót dạng quấn theo 13.3.4.

Nếu sử dụng vỏ bọc phân cách phải đặt vỏ bọc này bên dưới áo giáp thay cho lớp bọc bên trong hoặc bổ sung cho lớp bọc bên trong.

Không đòi hỏi vỏ bọc phân cách khi đã sử dụng các biện pháp để đạt được độ kín nước theo chiều dọc trong vùng của các lớp kim loại.

Chiều dày danh nghĩa của vỏ bọc phân cách Ts tính bằng milimét phải được tính theo công thức dưới đây:

Ts = 0,02 Du + 0,6

trong đó Du là đường kính giả định bên dưới vỏ bọc này, tính bằng milimét, được tính như mô tả trong Phụ lục A.

Giá trị tính từ công thức này phải được làm tròn về 0,1 mm gần nhất (xem Phụ lục C).

Đối với cáp không có vỏ bọc chì, chiều dày danh nghĩa không được nhỏ hơn 1,2 mm. Đối với các cáp trong đó vỏ bọc phân cách được đặt trực tiếp lên vỏ bọc chì thì chiều dày danh nghĩa không được nhỏ hơn 1,0 mm.

13.3.4 Lớp lót dạng quấn bên dưới áo giáp đối với cáp có vỏ bọc chì

Lớp lót dạng quấn đặt vào vỏ bọc chì có phù hợp chất làm bằng các băng giấy ngâm tẩm và ở dạng hợp chất hoặc kết hợp của hai lớp băng giấy ngâm tẩm và ở dạng hợp chất tiếp đó là một hoặc nhiều lớp vật liệu hợp chất dạng sợi.

Việc ngâm tẩm vật liệu của lớp lót có thể thực hiện với các hợp chất có bitum hoặc các hợp chất bảo quản khác. Trong trường hợp áo giáp bằng sợi dây, không được đặt trực tiếp các hợp chất này bên dưới áo giáp.

Có thể sử dụng các băng quấn bằng chất tổng hợp thay cho băng giấy ngâm tẩm.

Chiều dày tổng của lớp lót dạng quấn giữa vỏ bọc chì và áo giáp sau khi đặt áo giáp phải có giá trị xấp xỉ bằng 1,5 mm.

13.4 Kích thước của sợi dây làm áo giáp và dải băng làm áo giáp

Kích thước danh nghĩa của sợi dây làm áo giáp và dải băng làm áo giáp tốt nhất là một trong các giá trị dưới đây:

Sợi dây tròn:

Đường kính               0,8 – 1,25 – 1,6 – 2,0 – 3,15 mm;

Sợi dây dẹt:

Chiều dày              0,8 mm;

Dải băng bằng thép:

Chiều dày:              0,2 – 0,5 – 0,8 mm;

Dải băng bằng nhôm hoặc hợp kim nhôm:

Chiều dày              0,5 – 0,8 mm;

13.5 Mối liên hệ giữa đường kính cáp và kích thước áo giáp

Đường kính danh nghĩa của sợi dây tròn làm áo giáp và chiều dày danh nghĩa của dải băng làm áo giáp không được nhỏ hơn các giá trị nêu trong Bảng 9 và Bảng 10 tương ứng.

Bảng-9-–-Đường-kính-danh-nghĩa-của-sợi-dây-tròn-làm-áo-giáp
Bảng-9-–-Đường-kính-danh-nghĩa-của-sợi-dây-tròn-làm-áo-giáp
Bảng-10-–-Chiều-dày-danh-nghĩa-của-dải-băng-làm-áo-giáp
Bảng-10-–-Chiều-dày-danh-nghĩa-của-dải-băng-làm-áo-giáp

Đối với áo giáp bằng sợi dây dẹt và đường kính giả định bên dưới áo giáp lớn hơn 15 mm, chiều dày danh nghĩa của sợi dây dẹt bằng thép phải là 0,8 mm. Cáp có đường kính giả định bên dưới áo giáp đến và bằng 15 mm không được làm áo giáp bằng sợi dây dẹt.
13.6 Áo giáp bằng sợi dây tròn hoặc dẹt
Áo giáp bằng sợi dây phải kín, tức là có khe hở nhỏ nhất giữa các sợi dây liền kề. Có thể sử dụng băng quấn bằng thép mạ kẽm có chiều dày danh nghĩa tối thiểu là 0,3 mm quấn xoắn ốc lên trên áo giáp bằng sợi dây thép dẹt và quấn lên trên áo giáp bằng sợi dây thép tròn, nếu cần thiết. Dung sai của dải băng thép phải phù hợp với 17.7.3.
13.7 Áo giáp bằng dải băng kép
Khi sử dụng áo giáp bằng dải băng và lớp bọc bên trong như qui định ở 8.1 thì lớp bọc bên trong phải được tăng cường bằng một lớp lót kiểu dải băng. Chiều dày tổng của lớp bọc bên trong và lớp lót kiểu dải băng bổ sung phải như qui định ở 8.1 cộng với 0,5 mm nếu chiều dày của dải băng làm áo giáp là 0,2 mm và cộng với 0,8 mm nếu chiều dày của dải băng làm áo giáp lớn hơn 0,2 mm.
Chiều dày tổng của lớp bọc bên trong và lớp lót kiểu dải băng bổ sung không được nhỏ hơn các giá trị này quá 0,2 mm với dung sai là ± 20%.
Nếu yêu cầu vỏ bọc phân cách hoặc nếu lớp bọc bên trong là dạng đùn và thỏa mãn các yêu cầu ở 13.3.3 thì không đòi hỏi lớp lót kiểu dải băng bổ sung.
Áo giáp kiểu dải băng phải được quấn theo kiểu xoắn ốc thành hai lớp sao cho dải băng bên ngoài ở xấp xỉ chính giữa đè lên khe hở của dải băng bên trong. Khe hở giữa các vòng liền kề của từng dải băng không được vượt quá 50 % chiều rộng của dải băng.
14 Vỏ bọc ngoài
14.1 Yêu cầu chung
Tất cả các cáp đều phải có vỏ bọc ngoài.
Vỏ bọc ngoài thường màu đen nhưng cũng có thể dùng màu khác theo thỏa thuận giữa nhà chế tạo và người mua, nhưng màu này phải thích hợp với các điều kiện cụ thể mà cáp được sử dụng.
CHÚ THÍCH: Thử nghiệm ổn định UV đang được xem xét.
14.2 Vật liệu
Vỏ bọc ngoài phải là hợp chất nhựa nhiệt dẻo (PVC hoặc polyetylen) hoặc hợp chất đàn hồi (polyclopropren, clorosunphonat polyetylen hoặc polyme tương tự).
Vật liệu vỏ bọc ngoài phải thích hợp với nhiệt độ làm việc theo Bảng 4.
Có thể cần các chất phụ gia hóa học cho vỏ bọc ngoài cho những mục đích đặc biệt, ví dụ để chống mối, nhưng không nên chứa các vật liệu có hại cho người và/hoặc môi trường.
CHÚ THÍCH: Ví dụ về các vật liệu1 được xem là không thích hợp bao gồm:
• Aldrin: 1,2,3,4,10,10-hexachloro-1,4,4a,5,8,8a-hexahydro-1,4,5,8-dimethanonaphthalene
• Dieldrin: 1,2,3,4,10,10-hexachloro-6,7-epoxy-1,4,4a,5,6,7,8,8a-octahydro-1,4,5,8-dimethanonaphthalene
• Lindane: Gamma Isomer của 1,2,3,4,5,6-hexachloro-cyclohexane.
14.3 Chiều dày
Nếu không có qui định khác thì chiều dày danh nghĩa ts tính bằng milimét phải được tính theo công thức sau:
t­s = 0,035 D + 1,0
trong đó, D là đường kính giả định ngay dưới vỏ bọc ngoài, tính bằng milimét (xem Phụ lục A).
Giá trị thu được từ công thức này phải được làm tròn về 0,1 mm gần nhất (xem Phụ lục C).
Đối với cáp không có áo giáp và cáp có vỏ bọc ngoài không áp trực tiếp lên áo giáp, màn chắn kim loại hoặc ruột dẫn đồng tâm thì chiều dày danh nghĩa không được nhỏ hơn 1,4 mm đối với cáp một lõi và 1,8 mm đối với cáp ba lõi.
Đối với cáp có vỏ bọc bên ngoài áp trực tiếp lên áo giáp, vỏ bọc kim loại hoặc ruột dẫn đồng tâm thì chiều dày danh định không được nhỏ hơn 1,8 mm.
15 Điều kiện thử nghiệm
15.1 Nhiệt độ môi trường xung quanh
Nếu không có qui định khác trong mô tả chi tiết đối với thử nghiệm cụ thể thì các thử nghiệm phải được thực hiện ở nhiệt độ môi trường xung quanh bằng (20 ± 15) oC.
15.2 Tần số và dạng sóng của các điện áp thử nghiệm tần số công nghiệp
Tần số của điện áp thử nghiệm xoay chiều phải trong dải từ 49 Hz đến 61 Hz. Dạng sóng về cơ bản là hình sin. Các giá trị được trích dẫn là giá trị hiệu dụng.
15.3 Dạng sóng của điện áp thử nghiệm xung
Theo IEC 60230, sóng xung phải có thời gian đầu sóng thực từ 1 µs đến 5 µs thời gian danh nghĩa đến nửa giá trị đỉnh từ 40 µs đến 60 µs. Về các khía cạnh khác phải phù hợp với TCVN 6099-1 (IEC 60060-1).
16 Thử nghiệm thường xuyên
16.1 Yêu cầu chung
Thử nghiệm thường xuyên thường được thực hiện trên từng đoạn cáp (xem 3.2.1). Tuy nhiên, số lượng đoạn cáp cần thử nghiệm có thể được giảm bớt hoặc chấp nhận một phương pháp thử nghiệm thay thế, theo các qui trình kiểm soát chất lượng đã thỏa thuận.
Thử nghiệm thường xuyên được yêu cầu trong tiêu chuẩn này là:
a) Đo điện trở ruột dẫn (xem 16.2);
b) Thử nghiệm phóng điện cục bộ (xem 16.3) trên cáp có lõi màn chắn ruột dẫn và màn chắn cách điện theo 7.1 và 7.2;
c) Thử nghiệm điện áp (xem 16.4).
16.2 Điện trở ruột dẫn
Đo điện trở phải được thực hiện trên tất cả các ruột dẫn của từng đoạn cáp được giao nộp để thử nghiệm thường xuyên, kể cả ruột dẫn đồng tâm, nếu có.
Chiều dài cáp hoàn chỉnh, hoặc một mẫu từ chiều dài này, phải được đặt trong phòng thử nghiệm được duy trì ở nhiệt độ không đổi hợp lý, trong ít nhất 12 h trước thử nghiệm. Trong trường hợp có nghi ngờ về nhiệt độ ruột dẫn có giống nhiệt độ phòng hay không thì phải đo điện trở sau khi cáp được đặt trong phòng thử nghiệm trong 24 h. Một cách khác, có thể đo điện trở trên một mẫu ruột dẫn được ổn định trong ít nhất 1 h trong bể chất lỏng có khống chế nhiệt độ.
Giá trị điện trở đo được phải được hiệu chỉnh về nhiệt độ 20oC và 1 km chiều dài theo các công thức và hệ số nêu ở TCVN 6612 (IEC 60228).
Điện trở một chiều của từng ruột dẫn ở 20oC không được vượt quá giá trị lớn nhất thích hợp qui định trong TCVN 6612 (IEC 60228). Đối với ruột dẫn đồng tâm, điện trở phải phù hợp với qui định và/hoặc tiêu chuẩn quốc gia.
16.3 Thử nghiệm phóng điện cục bộ
Thử nghiệm phóng điện cục bộ phải được thực hiện theo IEC 60885-3 trừ độ nhạy như qui định ở IEC 60885-3 phải là 10 pC hoặc tốt hơn.
Đối với cáp ba lõi, thử nghiệm phải được thực hiện trên tất cả các lõi có cách điện, điện áp đặt giữa từng ruột dẫn và màn chắn.
Điện áp thử nghiệm phải được nâng lên từ từ và giữ 2 Uo trong 10 s rồi sau đó giảm chậm về 1,73 Uo.
Không được có phóng điện phát hiện được vượt quá độ nhạy công bố từ đối tượng thử nghiệm ở 1,73 Uo.
CHÚ THÍCH: Phóng điện cục bộ bất kỳ từ đối tượng thử nghiệm đều có thể có hại.
16.4 Thử nghiệm điện áp
16.4.1 Yêu cầu chung
Thử nghiệm điện áp phải được thực hiện ở nhiệt độ môi trường xung quanh, sử dụng điện áp xoay chiều ở tần số công nghiệp.
16.4.2 Qui trình thử nghiệm đối với cáp một lõi
Đối với cáp một lõi, điện áp thử nghiệm phải được đặt trong 5 min giữa ruột dẫn và màn chắn kim loại.
16.4.3 Qui trình thử nghiệm đối với cáp ba lõi
Đối với cáp ba lõi với các lõi có màn chắn riêng rẽ, điện áp thử nghiệm phải được đặt trong 5 min giữa từng ruột dẫn và lớp kim loại.
Đối với cáp ba lõi không có màn chắn riêng rẽ, điện áp thử nghiệm phải được đặt trong 5 min lần lượt giữa từng ruột dẫn có cách điện và tất cả các ruột dẫn còn lại và các lớp kim loại chung.
Cáp ba lõi có thể được thử nghiệm bằng một thao tác bằng cách sử dụng máy biến áp ba pha.
1.6.4.4 Điện áp thử nghiệm
Điện áp thử nghiệm tần số công nghiệp phải là 3,5 Uo. Giá trị của điện áp thử nghiệm một pha dùng cho điện áp danh định tiêu chuẩn được nêu trong Bảng 11.

Bảng-11-–-Điện-áp-thử-nghiệm-thường-xuyên
Bảng-11-–-Điện-áp-thử-nghiệm-thường-xuyên

Đối với cáp ba lõi, nếu thử nghiệm điện áp được thực hiện với máy biến áp ba pha thì điện áp thử nghiệm giữa các pha phải là 1,73 lần giá trị nêu trong bảng.

Trong mọi trường hợp, điện áp thử nghiệm phải được tăng dần đến giá trị qui định.

16.4.5 Yêu cầu

Không được xảy ra phóng điện đánh thủng cách điện.

17 Thử nghiệm mẫu

17.1 Yêu cầu chung

Thử nghiệm mẫu được yêu cầu trong tiêu chuẩn này như sau:

a) kiểm tra ruột dẫn (xem 17.4);

b) kiểm tra kích thước (xem các điều từ 17.5 đến 17.8);

c) thử nghiệm điện áp đối với các cáp có điện áp danh định lớn hơn 3,6/6 (7,2) kV (xem 17.9);

d) thử nghiệm kéo dãn trong lò nhiệt đối với cách điện EPR, HEPR và XLPE và vỏ bọc đàn hồi (xem 17.10).

17.2 Tần suất thử nghiệm mẫu

17.2.1 Kiểm tra ruột dẫn và kiểm tra kích thước

Kiểm tra ruột dẫn, đo chiều dày cách điện và vỏ bọc và đo đường kính ngoài phải được thực hiện trên một đoạn cáp lấy từ từng seri chế tạo của cùng kiểu và mặt cắt ngang danh nghĩa của cáp nhưng phải được giới hạn ở mức không quá 10 % số đoạn cáp trong bất kỳ hợp đồng nào.

17.2.2 Thử nghiệm về điện và vật lý

Thử nghiệm về điện và vật lý phải được thực hiện trên các mẫu lấy từ cáp đã chế tạo theo qui trình kiểm soát chất lượng đã thỏa thuận. Khi không có sự thỏa thuận này thì đối với các hợp đồng mà chiều dài tổng vượt quá 2 km đối với cáp ba lõi hoặc 4 km đối với cáp một lõi thì phải thực hiện thử nghiệm dựa trên Bảng 12.

Bảng-12-–-Số-lượng-mẫu-dùng-cho-thử-nghiệm-mẫu
Bảng-12-–-Số-lượng-mẫu-dùng-cho-thử-nghiệm-mẫu

17.3 Lặp lại thử nghiệm

Nếu một mẫu bất kỳ không đạt bất kỳ thử nghiệm nào trong Điều 17 thì phải lấy thêm hai mẫu từ cùng một lô và chịu cùng một hoặc nhiều thử nghiệm mà mẫu ban đầu không đạt. Nếu cả hai mẫu bổ sung đều đạt thử nghiệm thì tất cả các cáp trong lô mà các mẫu được lấy từ đó phải được xem là phù hợp với các yêu cầu của tiêu chuẩn này. Nếu một trong hai mẫu bổ sung không đạt thì lô mà các mẫu được lấy từ đó được xem là không phù hợp.

17.4 Kiểm tra ruột dẫn

Kiểm tra sự phù hợp với các yêu cầu đối với kết cấu của ruột dẫn của TCVN 6612 (IEC 60228) bằng cách xem xét và bằng phép đo, khi có thể.

17.5 Đo chiều dày cách điện và vỏ bọc phi kim loại (kể cả vỏ bọc phân cách dạng đùn, nhưng không kể lớp bọc bên trong dạng đùn)

17.5.1 Yêu cầu chung

Phương pháp thử theo Điều 8 của TCVN 6614-1-1 (IEC 60811-1-1).

Từng đoạn cáp được chọn cho thử nghiệm phải được đại diện bằng một đoạn cáp lấy từ một đầu cáp sau khi loại bỏ những phần có thể bị hư hại, nếu cần thiết.

17.5.2 Yêu cầu đối với cách điện

Đối với từng đoạn lõi, giá trị nhỏ nhất đo được không được thấp hơn 90 % giá trị danh nghĩa quá 0,1 mm, tức là:

tmin ≥ 0,9 tn – 0,1

và, ngoài ra:

(tmax – tmin) / tmax ≤ 0,15

trong đó:

tmax là chiều dày lớn nhất, tính bằng milimét;

tmin  là chiều dày nhỏ nhất, tính bằng milinét;

tn     là chiều dày danh nghĩa, tính bằng milimét.

CHÚ THÍCH: tmax và tmin được đo ở cùng một mặt cắt ngang.

17.5.3 Yêu cầu đối với vỏ bọc phi kim loại

Mảnh vỏ bọc phải phù hợp với yêu cầu dưới đây:

a) Đối với cáp không có áo giáp và cáp có vỏ ngoài không đặt trực tiếp lên áo giáp, màn chắn kim loại hoặc ruột dẫn đồng tâm, giá trị nhỏ nhất đo được không được nhỏ hơn 85 % giá trị danh nghĩa quá 0,1 mm, tức là:

tmin ≥ 0,85 tn – 0,1

b) Đối với cáp có vỏ ngoài đặt trực tiếp lên áo giáp, màn chắn kim loại hoặc ruột dẫn đồng tâm và đối với cáp có vỏ bọc phân cách, giá trị nhỏ nhất đo được không được nhỏ hơn 85 % giá trị danh nghĩa quá 0,2 mm, tức là:

tmin­ ≥ 0,8 tn­ – 0,2

17.6 Đo chiều dày của vỏ bọc chì

Chiều dày nhỏ nhất của vỏ bọc chì phải được xác định bằng một trong các phương pháp dưới đây, tùy theo lựa chọn của nhà chế tạo, và không được nhỏ hơn 95 % chiều dày danh nghĩa quá 0,1 mm, tức là:

tmin ≥ 0,95 tn – 0,1

CHÚ THÍCH: Phương pháp đo chiều dày của các loại vỏ bọc kim loại khác nhau đang được xem xét.

17.6.1 Phương pháp dải băng

Phép đo phải được thực hiện với micromet có các mặt phẳng có đường kính từ 4 mm đến 8 mm và độ chính xác bằng ± 0,001 mm.

Phải thực hiện phép đo trên một mảnh vỏ bọc thử nghiệm dài khoảng 50 mm lấy ra từ cáp hoàn chỉnh. Mảnh thử nghiệm phải được rạch theo chiều dọc và làm phẳng một cách cẩn thận. Sau khi làm sạch mảnh thử nghiệm, thực hiện đủ số lượng phép đo dọc theo chu vi của vỏ bọc và cách mép của mảnh thử nghiệm đã làm phẳng ít nhất 10 mm để đảm bảo đo được chiều dày nhỏ nhất.

17.6.2 Phương pháp vành tròn

Phép đo phải được thực hiện với micromet có một đầu đo phẳng và một đầu hình cầu, hoặc một đầu phẳng và một đầu chữ nhật có chiều rộng là 0,8 mm và chiều dài là 2,4 mm. Đầu đo hình cầu hoặc đầu đo hình chữ nhật phẳng phải được đặt vào mặt trong của vành tròn. Độ chính xác của micromet phải là ±0,01 mm.

Phải thực hiện phép đo trên một vành tròn của vỏ bọc được cắt cẩn thận từ mẫu. Chiều dày phải được xác định ở một số lượng đủ các điểm theo chu vi của vành tròn để đảm bảo đo được chiều dày nhỏ nhất.

17.7 Đo sợi dây làm áo giáp và dải băng làm áo giáp

17.7.1 Đo sợi dây

Đường kính của sợi dây tròn và chiều dày của sợi dây dẹt phải được đo bằng micromet có hai đầu phẳng có độ chính xác bằng ±0,01 mm. Đối với sợi dây tròn, thực hiện phép đo ở cùng một vị trí theo phương vuông góc với nhau và đường kính được lấy là trung bình của hai giá trị này.

17.7.2 Đo dải băng

Phép đo phải được thực hiện với micromet có hai đầu đo phẳng đường kính xấp xỉ 5 mm có độ chính xác bằng ±0,01 mm. Đối với dải băng có chiều rộng đến 40 mm, chiều dày được đo tại chính giữa chiều rộng. Đối với dải băng rộng hơn, chiều dày được đo cách các mép của dải băng 20 mm và chiều dày được lấy là trung bình của các kết quả.

17.7.3 Yêu cầu

Các kích thước của sợi dây và dải băng làm áo giáp không được thấp hơn giá trị danh nghĩa nêu ở 13.5 quá:

– 5 % đối với sợi dây tròn;

– 8 % đối với sợi dây dẹt;

– 10 % đối với dải băng.

17.8 Đo đường kính ngoài

Nếu yêu cầu đo đường kính ngoài của cáp như thử nghiệm mẫu thì phải thực hiện phép đo này theo Điều 8 của TCVN 6614-1-1 (IEC 60811-1-1).

17.9 Thử nghiệm điện áp trong 4 h

Thử nghiệm này chỉ áp dụng cho cáp có điện áp danh định lớn hơn 3,6/6 (7,2) kV.

17.9.1 Lấy mẫu

Mẫu phải là một mảnh cáp hoàn chỉnh có chiều dài giữa hai đầu nối thử nghiệm ít nhất là 5 m.

17.9.2 Qui trình

Điện áp tần số công nghiệp được đặt trong 4 h ở nhiệt độ môi trường xung quanh giữa từng ruột dẫn và (các) lớp kim loại.

17.9.3 Điện áp thử nghiệm

Điện áp thử nghiệm phải là 4 Uo­. Giá trị điện áp thử nghiệm ứng dụng với điện áp danh định tiêu chuẩn được nêu trong Bảng 13.

Điện áp thử nghiệm phải được tăng dần đến giá trị qui định và duy trì trong 4 h. 17.9.4 Yêu cầu Không được xảy ra đánh thủng cách điện. 17.10 Thử nghiệm kéo dãn trong lò nhiệt đối với cách điện EPR, HEPR và XLPE và vỏ bọc đàn hồi 17.10.1 Qui trình Qui trình lấy mẫu và thử nghiệm phải được thực hiện theo Điều 9 của TCVN 6614-2-1 (IEC 60811-2-1) sử dụng điều kiện nêu ở Bảng 19 và Bảng 23. 17.10.2 Yêu cầu Kết quả thử nghiệm phải phù hợp với các yêu cầu nêu ở Bảng 19 đối với cách điện EPR, HEPR và XLPE và Bảng 23 đối với vỏ bọc SE1. 18. Thử nghiệm điển hình về điện Thử nghiệm điển hình được thực hiện thành công trên một kiểu cáp được qui định trong tiêu chuẩn này với diện tích mặt cắt ngang của ruột dẫn và điện áp danh định cụ thể thì phê duyệt kiểu phải được công nhận có hiệu lực cho các cáp của cùng một kiểu với diện tích mặt cắt ngang của ruột dẫn và/hoặc điện áp danh định khác với điều kiện là ba điều kiện dưới đây đều được thỏa mãn: a) cùng vật liệu, tức là cách điện và màn chắn bán dẫn và qui trình chế tạo được sử dụng; b) diện tích mặt cắt ngang của ruột dẫn không lớn hơn diện tích mặt cắt ngang của ruột dẫn của cáp được thử nghiệm, ngoại trừ tất cả các diện tích mặt cắt ngang đến và bằng 630 mm2 được chấp nhận khi diện tích mặt cắt ngang của cáp đã được thử nghiệm trước đó nằm trong dải từ 95 mm2 đến và bằng 630 mm2. c) điện áp danh định không lớn hơn điện áp danh định của cáp được thử nghiệm. Việc chấp thuận không phụ thuộc vào vật liệu ruột dẫn. 18.1 Cáp có màn chắn ruột dẫn và màn chắn cách điện Mẫu cáp hoàn chỉnh dải từ 10 m đến 15 m phải chịu các thử nghiệm nêu ở 18.1.1. Ngoại trừ các điều khoản ở 18.1.2, tất cả các thử nghiệm ở 18.1.1 phải được áp dụng lần lượt cho cùng một mẫu. Ở cáp ba lõi, phải tiến hành từng phép thử hoặc phép đo trên tất cả các lõi. Đo điện trở suất của màn chắn bán dẫn được mô tả trong 18.1.9 phải được thực hiện trên một mẫu riêng rẽ. 18.1.1 Trình tự thử nghiệm Trình tự thử nghiệm bình thường như sau: a) thử nghiệm uốn, tiếp theo là thử nghiệm phóng điện cục bộ (xem 18.1.3 và 18.1.4); b) đo tg δ (xem 18.1.2 và 18.1.5); c) thử nghiệm chu kỳ nhiệt, tiếp theo là thử nghiệm phóng điện cục bộ (xem 18.1.6); d) thử nghiệm xung, tiếp theo là thử nghiệm điện áp (xem 18.1.7); e) thử nghiệm điện áp trong 4 h (xem 18.1.8). 18.1.2 Điều khoản đặc biệt Đo tg δ có thể được tiến hành trên một mẫu khác với mẫu được dùng cho các thử nghiệm theo trình tự bình thường liệt kê ở 18.1.1. Không yêu cầu đo tg δ trên cáp có điện áp danh định nhỏ hơn 6/10 (12) kV. Có thể lấy một mẫu mới cho thử nghiệm e) với điều kiện là mẫu thử nghiệm này đã chịu các thử nghiệm a) và c) liệt kê ở 18.1.1. 18.1.3 Thử nghiệm uốn Mẫu phải được uốn quanh trụ thử nghiệm (ví dụ, tang trống) ít nhất một vòng hoàn chỉnh ở nhiệt độ môi trường xung quanh. Sau đó, tháo mẫu thử nghiệm ra và lặp lại qui trình này nhưng theo chiều ngược lại mà không quay quanh trục. Chu kỳ hoạt động này phải được tiến hành ba lần. Đường kính của trụ thử nghiệm phải bằng: - Đối với cáp có vỏ bọc chì hoặc có lá kim loại xếp chồng theo chiều dọc đặt vào: 25 (d + D) ± 5 % đối với cáp một lõi; 20 (d + D) ± 5 % đối với cáp ba lõi; - Đối với cáp khác: 20 (d + D) ± 5 % đối với cáp một lõi; 15 (d + D) ± 5 % đối với cáp ba lõi; Trong đó: D là đường kính ngoài thực của mẫu cáp, tính bằng milimét, được đo theo 17.8; d là đường kính thực của ruột dẫn, tính bằng milimét. Nếu ruột dẫn không tròn: d = 1,13 trong đó S là diện tích mặt cắt ngang danh nghĩa, tính bằng milimét vuông. Sau khi hoàn thành thử nghiệm này, mẫu phải chịu thử nghiệm phóng điện cục bộ và phải phù hợp với các yêu cầu nêu ở 18.1.4. 18.1.4 Thử nghiệm phóng điện cục bộ Thử nghiệm phóng điện cục bộ phải được tiến hành theo IEC 60885-3, độ nhạy phải là 5 pC hoặc tốt hơn. Điện áp thử nghiệm phải được tăng lên từ từ đến 2Uo và giữ ở giá trị này trong 10 s rồi sau đó từ từ giảm chậm xuống còn 1,73 Uo. Không được có phóng điện phát hiện từ đối tượng thử nghiệm vượt quá độ nhạy công bố ở 1,73 Uo. CHÚ THÍCH: Phóng điện cục bộ bất kỳ từ đối tượng thử nghiệm cũng có thể có hại. 18.1.5 Đo tg δ đối với cáp có điện áp danh định lớn hơn hoặc bằng 6/10 (12) kV Mẫu cáp hoàn chỉnh phải được gia nhiệt bằng một trong các phương pháp sau: mẫu được đặt trong một bình chất lỏng hoặc trong một lò hoặc phải cho một dòng điện đi gia nhiệt đi qua màn chắn kim loại hoặc ruột dẫn cả hai. Mẫu phải được gia nhiệt cho đến khi ruột dẫn đạt đến nhiệt độ lớn hơn nhiệt độ lớn nhất của ruột dẫn trong hoạt động bình thường từ 5 oC đến 10 oC. Ở từng phương pháp, nhiệt độ ruột dẫn phải được xác định bằng cách đo điện trở ruột dẫn hoặc bằng cơ cấu đo nhiệt độ thích hợp trong bể hoặc lò hoặc trên bề mặt của màn chắn hoặc trên một cáp chuẩn được gia nhiệt giống hệt. Tg δ phải được đo với điện áp xoay chiều ít nhất là 2 kV ở nhiệt độ được qui định ở trên. Giá trị đo được không được cao hơn các giá trị nêu ở Bảng 15. 18.1.6 Thử nghiệm chu kỳ nhiệt Mẫu thử đã chịu các thử nghiệm trước đó phải được đặt trên sàn của phòng thử nghiệm và được gia nhiệt bằng cách cho một dòng điện gia nhiệt đi qua ruột dẫn cho đến khi ruột dẫn đạt đến nhiệt độ ổn định lớn hơn nhiệt độ lớn nhất của ruột dẫn trong hoạt động bình thường từ 5 oC đến 10 oC Đối với cáp ba lõi, phải cho dòng điện gia nhiệt đi qua tất cả các ruột dẫn. Chu kỳ gia nhiệt phải ít nhất là 8 h. Nhiệt độ ruột dẫn phải được duy trì trong các giới hạn nhiệt độ đã nêu trong ít nhất 2 h của từng giai đoạn gia nhiệt. Sau đó, làm mát tự nhiên trong không khí trong ít nhất 3 h đến khi nhiệt độ ruột dẫn nằm trong phạm vi 10 oC của nhiệt độ môi trường xung quanh. Phải thực hiện chu kỳ này 20 lần. Sau chu kỳ cuối, mẫu phải chịu thử nghiệm phóng điện cục bộ và phải phù hợp với các yêu cầu nêu ở 18.1.4. 18.1.7 Thử nghiệm xung sau đó thử nghiệm điện áp Thử nghiệm này phải được thực hiện trên mẫu có nhiệt độ ruột dẫn cao hơn nhiệt độ lớn nhất của ruột dẫn trong hoạt động bình thường từ 5 oC đến 10 oC. Điện áp xung phải được đặt theo quy trình nêu trong IEC 60230 và có giá trị đỉnh nêu ở Bảng 14.

Điện áp thử nghiệm phải được tăng dần đến giá trị qui định và duy trì trong 4 h.

17.9.4 Yêu cầu

Không được xảy ra đánh thủng cách điện.

17.10 Thử nghiệm kéo dãn trong lò nhiệt đối với cách điện EPR, HEPR và XLPE và vỏ bọc đàn hồi

17.10.1 Qui trình

Qui trình lấy mẫu và thử nghiệm phải được thực hiện theo Điều 9 của TCVN 6614-2-1 (IEC 60811-2-1) sử dụng điều kiện nêu ở Bảng 19 và Bảng 23.

17.10.2 Yêu cầu

Kết quả thử nghiệm phải phù hợp với các yêu cầu nêu ở Bảng 19 đối với cách điện EPR, HEPR và XLPE và Bảng 23 đối với vỏ bọc SE1.

18. Thử nghiệm điển hình về điện

Thử nghiệm điển hình được thực hiện thành công trên một kiểu cáp được qui định trong tiêu chuẩn này với diện tích mặt cắt ngang của ruột dẫn và điện áp danh định cụ thể thì phê duyệt kiểu phải được công nhận có hiệu lực cho các cáp của cùng một kiểu với diện tích mặt cắt ngang của ruột dẫn và/hoặc điện áp danh định khác với điều kiện là ba điều kiện dưới đây đều được thỏa mãn:

a) cùng vật liệu, tức là cách điện và màn chắn bán dẫn và qui trình chế tạo được sử dụng;

b) diện tích mặt cắt ngang của ruột dẫn không lớn hơn diện tích mặt cắt ngang của ruột dẫn của cáp được thử nghiệm, ngoại trừ tất cả các diện tích mặt cắt ngang đến và bằng 630 mm2 được chấp nhận khi diện tích mặt cắt ngang của cáp đã được thử nghiệm trước đó nằm trong dải từ 95 mm2 đến và bằng 630 mm2.

c) điện áp danh định không lớn hơn điện áp danh định của cáp được thử nghiệm.

Việc chấp thuận không phụ thuộc vào vật liệu ruột dẫn.

18.1 Cáp có màn chắn ruột dẫn và màn chắn cách điện

Mẫu cáp hoàn chỉnh dải từ 10 m đến 15 m phải chịu các thử nghiệm nêu ở 18.1.1.

Ngoại trừ các điều khoản ở 18.1.2, tất cả các thử nghiệm ở 18.1.1 phải được áp dụng lần lượt cho cùng một mẫu.

Ở cáp ba lõi, phải tiến hành từng phép thử hoặc phép đo trên tất cả các lõi.

Đo điện trở suất của màn chắn bán dẫn được mô tả trong 18.1.9 phải được thực hiện trên một mẫu riêng rẽ.

18.1.1 Trình tự thử nghiệm

Trình tự thử nghiệm bình thường như sau:

a) thử nghiệm uốn, tiếp theo là thử nghiệm phóng điện cục bộ (xem 18.1.3 và 18.1.4);

b) đo tg δ (xem 18.1.2 và 18.1.5);

c) thử nghiệm chu kỳ nhiệt, tiếp theo là thử nghiệm phóng điện cục bộ (xem 18.1.6);

d) thử nghiệm xung, tiếp theo là thử nghiệm điện áp (xem 18.1.7);

e) thử nghiệm điện áp trong 4 h (xem 18.1.8).

18.1.2 Điều khoản đặc biệt

Đo tg δ có thể được tiến hành trên một mẫu khác với mẫu được dùng cho các thử nghiệm theo trình tự bình thường liệt kê ở 18.1.1.

Không yêu cầu đo tg δ trên cáp có điện áp danh định nhỏ hơn 6/10 (12) kV.

Có thể lấy một mẫu mới cho thử nghiệm e) với điều kiện là mẫu thử nghiệm này đã chịu các thử nghiệm a) và c) liệt kê ở 18.1.1.

18.1.3 Thử nghiệm uốn

Mẫu phải được uốn quanh trụ thử nghiệm (ví dụ, tang trống) ít nhất một vòng hoàn chỉnh ở nhiệt độ môi trường xung quanh. Sau đó, tháo mẫu thử nghiệm ra và lặp lại qui trình này nhưng theo chiều ngược lại mà không quay quanh trục.

Chu kỳ hoạt động này phải được tiến hành ba lần.

Đường kính của trụ thử nghiệm phải bằng:

– Đối với cáp có vỏ bọc chì hoặc có lá kim loại xếp chồng theo chiều dọc đặt vào:

25 (d + D) ± 5 % đối với cáp một lõi;

20 (d + D) ± 5 % đối với cáp ba lõi;

– Đối với cáp khác:

20 (d + D) ± 5 % đối với cáp một lõi;

15 (d + D) ± 5 % đối với cáp ba lõi;

Trong đó:

D là đường kính ngoài thực của mẫu cáp, tính bằng milimét, được đo theo 17.8;

d là đường kính thực của ruột dẫn, tính bằng milimét.

Nếu ruột dẫn không tròn:

d = 1,13

trong đó S là diện tích mặt cắt ngang danh nghĩa, tính bằng milimét vuông.

Sau khi hoàn thành thử nghiệm này, mẫu phải chịu thử nghiệm phóng điện cục bộ và phải phù hợp với các yêu cầu nêu ở 18.1.4.

18.1.4 Thử nghiệm phóng điện cục bộ

Thử nghiệm phóng điện cục bộ phải được tiến hành theo IEC 60885-3, độ nhạy phải là 5 pC hoặc tốt hơn.

Điện áp thử nghiệm phải được tăng lên từ từ đến 2Uo và giữ ở giá trị này trong 10 s rồi sau đó từ từ giảm chậm xuống còn 1,73 Uo.

Không được có phóng điện phát hiện từ đối tượng thử nghiệm vượt quá độ nhạy công bố ở 1,73 Uo.

CHÚ THÍCH: Phóng điện cục bộ bất kỳ từ đối tượng thử nghiệm cũng có thể có hại.

18.1.5 Đo tg δ đối với cáp có điện áp danh định lớn hơn hoặc bằng 6/10 (12) kV

Mẫu cáp hoàn chỉnh phải được gia nhiệt bằng một trong các phương pháp sau: mẫu được đặt trong một bình chất lỏng hoặc trong một lò hoặc phải cho một dòng điện đi gia nhiệt đi qua màn chắn kim loại hoặc ruột dẫn cả hai.

Mẫu phải được gia nhiệt cho đến khi ruột dẫn đạt đến nhiệt độ lớn hơn nhiệt độ lớn nhất của ruột dẫn trong hoạt động bình thường từ 5 oC đến 10 oC.

Ở từng phương pháp, nhiệt độ ruột dẫn phải được xác định bằng cách đo điện trở ruột dẫn hoặc bằng cơ cấu đo nhiệt độ thích hợp trong bể hoặc lò hoặc trên bề mặt của màn chắn hoặc trên một cáp chuẩn được gia nhiệt giống hệt.

Tg δ phải được đo với điện áp xoay chiều ít nhất là 2 kV ở nhiệt độ được qui định ở trên.

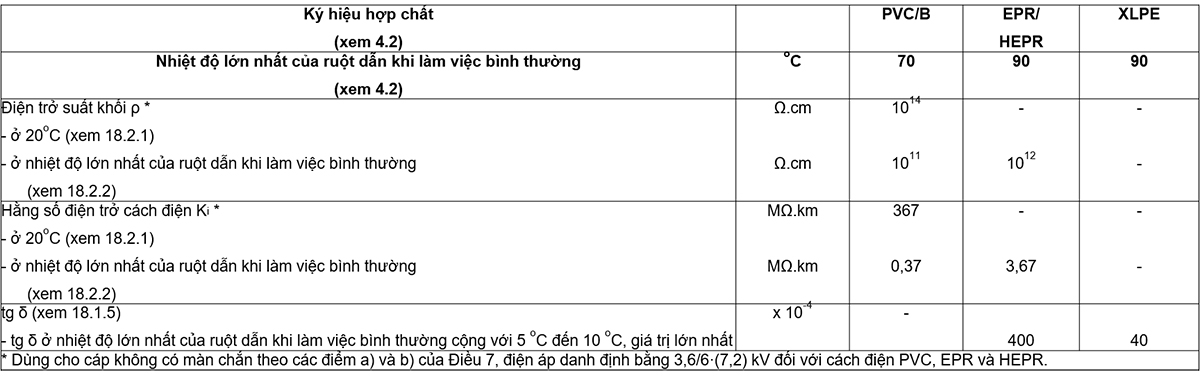

Giá trị đo được không được cao hơn các giá trị nêu ở Bảng 15.

18.1.6 Thử nghiệm chu kỳ nhiệt

Mẫu thử đã chịu các thử nghiệm trước đó phải được đặt trên sàn của phòng thử nghiệm và được gia nhiệt bằng cách cho một dòng điện gia nhiệt đi qua ruột dẫn cho đến khi ruột dẫn đạt đến nhiệt độ ổn định lớn hơn nhiệt độ lớn nhất của ruột dẫn trong hoạt động bình thường từ 5 oC đến 10 oC

Đối với cáp ba lõi, phải cho dòng điện gia nhiệt đi qua tất cả các ruột dẫn.

Chu kỳ gia nhiệt phải ít nhất là 8 h. Nhiệt độ ruột dẫn phải được duy trì trong các giới hạn nhiệt độ đã nêu trong ít nhất 2 h của từng giai đoạn gia nhiệt. Sau đó, làm mát tự nhiên trong không khí trong ít nhất 3 h đến khi nhiệt độ ruột dẫn nằm trong phạm vi 10 oC của nhiệt độ môi trường xung quanh.

Phải thực hiện chu kỳ này 20 lần.

Sau chu kỳ cuối, mẫu phải chịu thử nghiệm phóng điện cục bộ và phải phù hợp với các yêu cầu nêu ở 18.1.4.

18.1.7 Thử nghiệm xung sau đó thử nghiệm điện áp

Thử nghiệm này phải được thực hiện trên mẫu có nhiệt độ ruột dẫn cao hơn nhiệt độ lớn nhất của ruột dẫn trong hoạt động bình thường từ 5 oC đến 10 oC.

Điện áp xung phải được đặt theo quy trình nêu trong IEC 60230 và có giá trị đỉnh nêu ở Bảng 14.

Bảng-14-–-Điện-áp-xung
Bảng-14-–-Điện-áp-xung

Từng lõi cáp phải chịu được 10 xung điện áp dương và 10 xung điện áp âm mà không bị hỏng.

Sau thử nghiệm xung, từng lõi của mẫu cáp phải chịu thử nghiệm điện áp tần số công nghiệp trong 15 min ở nhiệt độ môi trường xung quanh. Điện áp thử nghiệm phải như qui định trong Bảng 11. Không được xảy ra đánh thủng cách điện.

18.1.8 Thử nghiệm điện áp trong 4 h

Thử nghiệm này phải được thực hiện ở nhiệt độ môi trường xung quanh. Điện áp tần số công nghiệp được đặt trong 4 h vào mẫu giữa (các) ruột dẫn và (các) màn chắn.

Điện áp thử nghiệm phải là 4 Uo. Điện áp này phải được tăng dần đến giá trị qui định. Không được xảy ra đánh thủng cách điện.

18.1.9 Điện trở suất của màn chắn bán dẫn

Điện trở suất của các màn chắn bán dẫn dạng đùn đặt lên ruột dẫn và lên cách điện phải được xác định bằng các phép đo trên các mảnh thử nghiệm lấy từ lõi của mẫu cáp như khi chế tạo và trên mẫu cáp đã chịu xử lý lão hóa để thử nghiệm tính tương thích của các vật liệu thành phần qui định ở 19.5.

18.1.9.1 Qui trình

Qui trình thử nghiệm phải phù hợp với Phụ lục D.

Các phép đo được thực hiện ở nhiệt độ trong phạm vi ±2 oC nhiệt độ lớn nhất của ruột dẫn trong hoạt động bình thường.

18.1.9.2 Yêu cầu

Điện trở suất trước và sau lão hóa, không được vượt quá giá trị sau:

– màn chắn ruột dẫn: 1 000 Ω.m,

– màn chắn cách điện: 500 Ω.m.

18.2 Cáp có điện áp danh định 3,6/6 (7,2) kV có cách điện không có màn chắn

Từng lõi mẫu cáp hoàn chỉnh dài từ 10 m đến 15 m phải chịu các thử nghiệm dưới đây, áp dụng lần lượt:

a) đo điện trở cách điện ở nhiệt độ môi trường xung quanh (xem 18.2.1);

b) đo điện trở cách điện ở nhiệt độ lớn nhất của ruột dẫn trong hoạt động bình thường (xem 18.2.2);

c) thử nghiệm điện áp trong 4 h (xem 18.2.3).

Cáp cũng phải chịu thử nghiệm xung trên mẫu cáp hoàn chỉnh riêng rẽ dài 10 m đến 15 m (xem 18.2.4).

18.2.1 Đo điện trở cách điện ở nhiệt độ môi trường xung quanh

18.2.1.1 Qui trình

Thử nghiệm này phải được thực hiện trên đoạn mẫu trước thử nghiệm điện bất kỳ khác.

Tất cả các vỏ bọc ngoài phải được lấy ra và lõi phải được ngâm trong nước ở nhiệt độ môi trường xung quanh trong ít nhất 1 h trước thử nghiệm.

Điện áp thử nghiệm một chiều phải từ 80 V đến 500 V và được đặt trong thời gian đủ để đạt đến giá trị đo ổn định hợp lý nhưng không ít hơn 1 min và không quá 5 min.

Phép đo phải được thực hiện giữa từng ruột dẫn và nước.

Nếu có yêu cầu, có thể xác nhận phép đo ở nhiệt độ bằng (20 ± 1) oC.

18.2.1.2 Tính toán

Điện trở suất khối phải được tính từ điện trở cách điện đo được theo công thức sau:

trong đó:

ρ là điện trở suất khối, tính bằng ôm.centimet;

R là điện trở cách điện đo được, tính bằng ôm;

l là chiều dài cáp, tính bằng centimet;

D là đường kính ngoài của cách điện, tính bằng milimét;

d là đường kính trong của cách điện, tính bằng milimét.

“Hằng số điện trở cách điện Ki” tính bằng megôm.kilomet cũng có thể tính theo công thức:

Ki = 10-11 x 0,367 x ρ

CHÚ THÍCH: Đối với lõi ruột dẫn định hình, tỷ số D/d là tỷ số giữa chu vi bên ngoài cách điện và chu vi bên ngoài ruột dẫn.

18.2.1.3 Yêu cầu

Giá trị tính được từ các phép đo không được nhỏ hơn các giá trị qui định ở Bảng 15.

18.2.2 Đo điện trở cách điện ở nhiệt độ lớn nhất của ruột dẫn

18.2.2.1 Qui trình

Lỗi của mẫu cáp phải được ngâm trong nước ở nhiệt độ trong phạm vi ±2 oC của nhiệt độ lớn nhất của ruột dẫn trong hoạt động bình thường trong ít nhất 1 h trước khi thử nghiệm.

Điện áp thử nghiệm một chiều phải từ 80 V đến 500 V và phải đặt trong thời gian đủ để đạt được giá trị đo ổn định hợp lý nhưng không ít hơn 1 min và không quá 5 min.

Phép đo phải được thực hiện giữa từng ruột dẫn và nước.

18.2.2.2 Tính toán

Điện trở suất khối và/hoặc hằng số điện trở cách điện phải được tính từ điện trở cách điện theo công thức nêu ở 18.2.1.2.

18.2.2.3 Yêu cầu

Giá trị tính được từ các phép đo không được nhỏ hơn giá trị qui định ở Bảng 15.

18.2.3 Thử nghiệm điện áp trong 4 h

18.2.3.1 Qui trình

Lỗi của mẫu cáp phải được ngâm trong nước ở nhiệt độ môi trường xung quanh trong ít nhất 1 h.

Sau đó, điện áp tần số công nghiệp bằng 4 Uo phải được đặt vào và duy trì liên tục trong 4 h giữa từng ruột dẫn và nước.

18.2.3.2 Yêu cầu

Không được xảy ra đánh thủng cách điện.

18.2.4 Thử nghiệm xung

18.2.4.1 Qui trình

Thử nghiệm phải được thực hiện trên mẫu ở nhiệt độ ruột dẫn cao hơn nhiệt độ lớn nhất của ruột dẫn trong làm việc bình thường từ 5 oC đến 10 oC.

Điện áp xung đặt vào theo quy trình nêu ở IEC 60230 và phải có giá trị đỉnh bằng 60 kV.

Từng dãy xung được đặt lần lượt giữa từng ruột dẫn pha và tất cả các ruột dẫn còn lại nối với nhau và nối với đất.

18.2.4.2 Yêu cầu

Từng lõi cáp phải chịu được 10 xung điện áp dương và 10 xung điện áp âm mà không bị hỏng.

19 Thử nghiệm điển hình, không điện

Các thử nghiệm điển hình không điện yêu cầu trong tiêu chuẩn này được nêu ra ở Bảng 16.

19.1 Đo chiều dày cách điện

19.1.1 Lấy mẫu

Phải lấy một mẫu từ lõi cáp có cách điện.

19.1.2 Qui trình

Phép đo phải được thực hiện như mô tả ở 8.1 của TCVN 6614-1-1 (IEC 60811-1-1).

19.1.3 Yêu cầu

Xem 17.5.2.

19.2 Đo chiều dày vỏ bọc phi kim loại (kể cả vỏ bọc phân cách dạng đùn nhưng không tính lớp bọc bên trong)

19.2.1 Lấy mẫu

Phải lấy một mẫu cáp.

19.2.2 Qui trình

Phép đo phải được thực hiện như mô tả ở 8.2 của TCVN 6614-1-1 (IEC 60811-1-1).

19.1.3 Yêu cầu

Xem 17.5.3.

19.2 Thử nghiệm để xác định đặc tính cơ của cách điện trước và sau lão hóa

19.3.1 Lấy mẫu

Lấy mẫu và chuẩn bị mảnh thử nghiệm phải được thực hiện như mô tả ở 9.1 của TCVN 6614-1-1 (IEC 60811-1-1).

19.3 Xử lý lão hóa

Xử lý lão hóa được thực hiện như mô tả ở 8.1 của TCVN 6614-1-2 (IEC 60811-1-2) trong các điều kiện qui định ở Bảng 17.

19.3.3. Ổn định và thử nghiệm cơ

Ổn định và đo đặc tính cơ phải được thực hiện như mô tả ở 9.1 của TCVN 6614-1-1 (IEC 60811-1-1).

19.3.4 Yêu cầu

Kết quả thử nghiệm đối với mảnh thử nghiệm đã lão hóa và chưa lão hóa phải phù hợp với các yêu cầu nêu ở Bảng 17.

19.4 Thử nghiệm để xác định đặc tính cơ của vỏ bọc phi kim loại trước và sau lão hóa

19.4.1 Lấy mẫu

Lấy mẫu và chuẩn bị mảnh thử nghiệm phải được thực hiện như mô tả ở 9.2 của TCVN 6614-1-1 (IEC 60811-1-1).

19.4.2 Xử lý lão hóa

Xử lý lão hóa phải được thực hiện như mô tả ở 8.1 của TCVN 6614-1-2 (IEC 60811-1-2) trong điều kiện qui định ở Bảng 20.

19.3.3. Ổn định và thử nghiệm cơ

Ổn định và đo đặc tính cơ phải được thực hiện như mô tả ở 9.1 của TCVN 6614-1-1 (IEC 60811-1-1).

19.3.4 Yêu cầu

Kết quả thử nghiệm đối với mảnh thử nghiệm đã lão hóa và chưa lão hóa phải phù hợp với các yêu cầu nêu ở Bảng 20.

19.5 Thử nghiệm lão hóa bổ sung trên các mảnh cáp hoàn chỉnh

19.5.1 Yêu cầu chung

Mục đích của thử nghiệm này là để kiểm tra cách điện và vỏ bọc phi kim loại sẽ không bị suy giảm chất lượng khi làm việc do tiếp xúc với các thành phần khác trong cáp.

Thử nghiệm áp dụng cho tất cả các kiểu cáp.

19.5.2 Lấy mẫu

Mẫu phải được lấy từ cáp hoàn chỉnh như mô tả ở 8.1.4 của TCVN 6614-1-2 (IEC 60811-1-2).

19.5.3 Xử lý lão hóa

Xử lý lão hóa mảnh cáp phải được thực hiện trong lò không khí như mô tả ở 8.1.4 của TCVN 6614-1-2 (IEC 60811-1-2) trong các điều kiện dưới đây:

– nhiệt độ: cao hơn nhiệt độ lớn nhất của ruột dẫn (10 ± 2) oC của cáp trong hoạt động bình thường (xem Bảng 17);

– thời gian: 7 x 24 h.

19.5.4 Thử nghiệm cơ

Mảnh thử nghiệm là cách điện và vỏ bọc lấy từ mảnh cáp đã lão hóa phải được chuẩn bị và chịu các thử nghiệm cơ như mô tả ở 8.1.4 của TCVN 6614-1-2 (IEC 60811-1-2).

19.5.5 Yêu cầu

Sự khác nhau giữa các giá trị giữa của độ bền kéo và độ dãn dài tại thời điểm đứt sau lão hóa và các giá trị tương ứng thu được khi chưa lão hóa (xem 19.3 và 19.4) không được vượt quá các  giá trị áp dụng cho thử nghiệm sau lão hóa trong lò không khí qui định ở Bảng 17 đối với cách điện và Bảng 20 đối với vỏ bọc phi kim loại.

19.6 Thử nghiệm tổn hao khối lượng của vỏ bọc PVC loại ST2

19.6.1 Qui trình

Qui trình lấy mẫu và thử nghiệm phải phù hợp với 8.2 của TCVN 6614-3-2 (IEC 60811-3-2).

19.6.2 Yêu cầu

Kết quả thử nghiệm phải phù hợp với các yêu cầu nêu ở Bảng 21.

19.7 Thử nghiệm nén ở nhiệt độ cao trên cách điện và vỏ bọc phi kim loại

19.7.1 Qui trình

Thử nghiệm nén ở nhiệt độ cao phải được thực hiện theo Điều 8 của TCVN 6614-3-1 (IEC 60811-3-1) sử dụng các điều kiện thử nghiệm nêu trong phương pháp thử nghiệm và trong Bảng 18, 21 và 22.

19.7.2 Yêu cầu

Kết quả thử nghiệm phải phù hợp với yêu cầu nêu ở Điều 8 của TCVN 6614-3-1 (IEC 60811-3-1).

19.8 Thử nghiệm trên cách điện PVC và vỏ bọc PVC ở nhiệt độ thấp

19.8.1 Qui trình

Qui trình lấy mẫu và thử nghiệm phải phù hợp với Điều 8 của TCVN 6614-1-4 (IEC 60811-1-4), sử dụng nhiệt độ thử nghiệm qui định trong các Bảng 18 và 21.

19.8.2 Yêu cầu

Kết quả thử nghiệm phải phù hợp với yêu cầu nêu ở Điều 8 của TCVN 6614-1-4 (IEC 60811-1-4).

19.9 Thử nghiệm tính kháng nứt của cách điện PVC và vỏ bọc PVC (thử nghiệm sốc nhiệt)

19.9.1 Qui trình

Qui trình lấy mẫu và thử nghiệm phải phù hợp với Điều 9 của TCVN 6614-3-1 (IEC 60811-3-1), sử dụng nhiệt độ và thời gian thử nghiệm theo các Bảng 18 và 21.

19.9.2 Yêu cầu

Kết quả thử nghiệm phải phù hợp với yêu cầu nêu ở Điều 9 của TCVN 6614-3-1 (IEC 60811-3-1).

19.10 Thử nghiệm tính kháng ôzôn của cách điện EPR và HEPR

19.10.1 Qui trình

Qui trình lấy mẫu và thử nghiệm phải được thực hiện theo Điều 8 của TCVN 6614-2-1 (IEC 60811-2-1). Nồng độ ôzôn và thời gian thử nghiệm phải phù hợp với Bảng 19.

19.10.2 Yêu cầu

Kết quả thử nghiệm phải phù hợp với yêu cầu nêu ở Điều 8 của TCVN 6614-2-1 (IEC 60811-2-1).

19.11 Thử nghiệm kéo dãn trong lò nhiệt của cách điện EPR, HEPR và XLPE và vỏ bọc đàn hồi

Qui trình lấy mẫu và thử nghiệm phải được thực hiện theo 17.10 và phải phù hợp với các yêu cầu của 17.10.

19.12 Thử nghiệm ngâm trong dầu đối với võ bọc đàn hồi

19.12.1 Qui trình

Qui trình lấy mẫu và thử nghiệm phải được thực hiện theo Điều 10 của TCVN 6614-2-1 (IEC 60811-2-1), sử dụng các điều kiện nêu trong Bảng 23.

19.12.2 Yêu cầu

Kết quả thử nghiệm phải phù hợp với yêu cầu nêu trong Bảng 23.

19.13 Thử nghiệm hấp thụ nước của cách điện

19.13.1 Qui trình

Qui trình lấy mẫu và thử nghiệm phải được thực hiện theo 9.1 hoặc 9.2 của TCVN 6614-1-3 (IEC 60811-1-3), sử dụng điều kiện qui định trong Bảng 18 hoặc 19 tương ứng.

19.13.2 Yêu cầu

Kết quả thử nghiệm phải phù hợp với các yêu cầu nêu trong Bảng 18 hoặc 19.

19.14 Thử nghiệm cháy lan trên một cáp

Thử nghiệm này chỉ áp dụng cho cáp có vỏ bọc bằng hợp chất ST1, ST2 hoặc SE1 và chỉ thực hiện trên các cáp này khi có yêu cầu đặc biệt.

Phương pháp và yêu cầu thử nghiệm như qui định trong TCVN 6613-1-2 (IEC 60332-1-2).

19.15 Đo hàm lượng bột than đen của vỏ bọc ngoài PE màu đen

19.15.1 Qui trình

Qui trình lấy mẫu và thử nghiệm phải được thực hiện theo Điều 11 của IEC 60811-4-1.

19.15.2 Yêu cầu

Kết quả thử nghiệm phải phù hợp với các yêu cầu nêu trong Bảng 22.

19.16 Thử nghiệm độ co ngót của cách điện XLPE

19.16.1 Qui trình

Qui trình lấy mẫu và thử nghiệm phải được thực hiện theo Điều 10 của TCVN 6614-1-3 (IEC 60811-1-3) trong các điều kiện qui định trong Bảng 19.

19.16.2 Yêu cầu

Kết quả thử nghiệm phải phù hợp với các yêu cầu nêu trong Bảng 19.

19.7 Thử nghiệm ổn định nhiệt đối với cách điện PVC

19.7.1 Qui trình

Qui trình lấy mẫu và thử nghiệm phải được thực hiện theo Điều 9 của TCVN 6614-3-2 (IEC 60811-3-2) trong các điều kiện qui định trong Bảng 18.

19.17.2 Yêu cầu

Kết quả thử nghiệm phải phù hợp với các yêu cầu nêu trong Bảng 18.

19.18 Xác định độ cứng của cách điện HEPR

19.18.1 Qui trình

Qui trình lấy mẫu và thử nghiệm phải được thực hiện theo Phụ lục E.

19.18.2 Yêu cầu

Kết quả thử nghiệm phải phù hợp với các yêu cầu nêu trong Bảng 19.

19.19 Xác định mô đun đàn hồi của cách điện HEPR

19.19.1 Qui trình

Lấy mẫu, chuẩn bị mảnh thử nghiệm và qui trình thử nghiệm phải được thực hiện theo Điều 9 của TCVN 6614-1-1 (IEC 60811-1-1).

Phải đo các tải yêu cầu để đạt độ dãn dài 150 %. Ứng suất tương ứng được tính bằng cách chia tải đo được cho diện tích mặt cắt ngang của mảnh thử nghiệm chưa kéo dãn. Các tỷ số giữa ứng suất và độ dãn phải được xác định để thu được các mô đun đàn hồi ở 150 % độ dãn dài.

Mô đun đàn hồi phải là giá trị giữa.

19.19.2 Yêu cầu

Kết quả thử nghiệm phải phù hợp với yêu cầu nêu trong Bảng 19.

19.20 Thử nghiệm độ co ngót đối với vỏ bọc ngoài PE

19.20.1 Qui trình

Qui trình lấy mẫu và thử nghiệm phải được thực hiện theo Điều 11 của TCVN 6614-1-3 (IEC 60811-1-3) trong các điều kiện qui định ở Bảng 22.

19.20.2 Yêu cầu

Kết quả thử nghiệm phải phù hợp với yêu cầu nêu trong Bảng 22.

19.21 Thử nghiệm tính bóc được đối với màn chắn cách điện

Thử nghiệm này phải được thực hiện khi nhà chế tạo công bố màn chắn cách điện bán dẫn dạng đùn có thể bóc ra được.

19.21.1 Qui trình

Thử nghiệm phải được thực hiện ba lần trên cả mẫu chưa lão hóa và mẫu đã lão hóa, sử dụng ba mẫu cáp riêng rẽ hoặc một mảnh cáp ở ba vị trí xung quanh chu vi, cách nhau xấp xỉ 120o.

Chiều dài lõi ít nhất là 250 mm phải được lấy từ cáp cần thử nghiệm trước và sau khi lão hóa theo 19.5.3.

Thực hiện hai nhát cắt trên màn chắn cách điện bán dẫn dạng đùn của từng mẫu, theo chiều dọc trục từ đầu này đến đầu kia, và theo hướng kính vào cách điện, các nhát cắt cách nhau (10 ± 1) mm và song song với nhau.

Sau khi lấy ra xấp xỉ một đoạn 50 mm của dải băng rộng 10 mm bằng cách kéo dải băng theo chiều song song với lõi (tức là góc bằng xấp xỉ 180o, lõi phải được lắp theo chiều thẳng đứng trên máy thử nghiệm kéo với một đầu của lõi được giữ trong một ngàm kẹp và dải băng rộng 10 mm được giữ trong ngàm kẹp còn lại.

Lực để bóc dải băng rộng 10 mm khỏi cách điện để lấy ra một đoạn tối thiểu bằng 100 mm phải được đo với góc bóc xấp xỉ 180o và tốc độ kéo bằng (250 ± 50) mm/min.

Thử nghiệm phải được thực hiện ở nhiệt độ bằng (20 ± 5) oC.

Đối với mẫu chưa lão hóa và đã lão hóa, phải ghi lại liên tục giá trị lực bóc.

19.21.2 Yêu cầu

Lực yêu cầu để bóc màn chắn bán dẫn dạng đùn ra khỏi cách điện không được nhỏ hơn 4 N và không được lớn hơn 45 N trước và sau lão hóa.

Bề mặt cách điện không được bị hư hại và không có dấu vết của màn chắn bán dẫn còn lại trên cách điện.

19.22 Thử nghiệm thấm nước

Thử thấm nước phải được áp dụng cho các thiết kế cáp mà nhà chế tạo công bố rằng cáp có vật chắn thấm nước theo chiều dọc. Thử nghiệm này được thiết kế để đáp ứng yêu cầu đối với cáp ngầm dưới đất và không dự kiến áp dụng cho cáp có kết cấu để sử dụng làm cáp ngầm dưới nước.

Thử nghiệm áp dụng cho các thiết kế cáp dưới đây:

a) có vật chắn ngăn nước thấm theo chiều dọc trong vùng của các lớp kim loại;

b) có vật chắn ngăn nước thấm theo chiều dọc dọc theo ruột dẫn.

Thiết bị, qui trình lấy mẫu và thử nghiệm phải theo Phụ lục F.

20 Thử nghiệm điện sau lắp đặt

Thử nghiệm sau lắp đặt được thực hiện khi việc lắp đặt cáp và các phụ kiện đã hoàn thành.

Thử nghiệm vỏ bọc ngoài bằng điện một chiều theo 20.1 được khuyến cáo và nếu có yêu cầu, thử nghiệm cách điện theo 20.2. Đối với hệ thống lắp đặt mà chỉ tiến hành thử nghiệm vỏ bọc ngoài theo 20.1 thì qui trình đảm bảo chất lượng trong quá trình lắp đặt phụ kiện có thể thay cho thử nghiệm cách điện này, theo thỏa thuận giữa nhà chế tạo và người mua.

20.1 Thử nghiệm điện áp một chiều của vỏ bọc ngoài

Mức điện áp và thời gian được qui định ở Điều 5 của IEC 60229 phải được đặt giữa từng vỏ bọc kim loại hoặc màn chắn kim loại và đất.

Để thử nghiệm có hiệu lực, cần tạo tiếp xúc tốt với đất ở tất cả các bề mặt ngoài của vỏ bọc ngoài. Lớp dẫn trên vỏ bọc ngoài có thể giúp về khía cạnh này.

20.2 Thử nghiệm cách điện

20.2.1 Thử nghiệm điện xoay chiều

Theo thỏa thuận giữa người mua và nhà thầu, có thể sử dụng thử nghiệm điện áp xoay chiều ở tần số công nghiệp theo điểm a) hoặc điểm b) dưới đây có thể sử dụng:

a) thử nghiệm trong 5 min ở điện áp pha-pha của hệ thống đặt giữa ruột dẫn và màn chắn/vỏ bọc kim loại;

b) thử nghiệm trong 24 h ở điện áp làm việc bình thường của hệ thống.

20.2.2 Thử nghiệm điện một chiều

Là một sự lựa chọn khác thay cho thử nghiệm điện xoay chiều, điện áp thử nghiệm một chiều bằng 4 Uo có thể được đặt trong 15 min.

CHÚ THÍCH 1: Thử nghiệm điện một chiều có thể gây nguy hiểm cho hệ thống cách điện cần thử nghiệm. Các phương pháp thử nghiệm khác đang được xem xét.

CHÚ THÍCH 2: Đối với hệ thống lắp đặt đang sử dụng, có thể sử dụng điện áp thấp hơn và/hoặc thời gian ngắn hơn. Các giá trị cần được thỏa thuận, có tính đến tuổi thọ, môi trường, lịch sử của phóng điện đánh thủng và mục đích thực hiện thử nghiệm.

Bảng-15-–-Yêu-cầu-thử-nghiệm-điển-hình-về-điện-đối-với-hợp-chất-cách-điện
Bảng-15-–-Yêu-cầu-thử-nghiệm-điển-hình-về-điện-đối-với-hợp-chất-cách-điện
Bảng-16-–-Thử-nghiệm-điển-hình-không-điện
Bảng-16-–-Thử-nghiệm-điển-hình-không-điện
Bảng-17-–-Yêu-cầu-thử-nghiệm-đối-với-các-đặc-tính-cơ-của-hợp-chất-cách-điện
Bảng-17-–-Yêu-cầu-thử-nghiệm-đối-với-các-đặc-tính-cơ-của-hợp-chất-cách-điện
Bảng-18-–-Yêu-cầu-thử-nghiệm-đối-với-các-đặc-tính-cụ-thể-của-hợp-chất-cách-điện-PVC
Bảng-18-–-Yêu-cầu-thử-nghiệm-đối-với-các-đặc-tính-cụ-thể-của-hợp-chất-cách-điện-PVC
Bảng-19-–-Yêu-cầu-thử-nghiệm-đối-với-các-đặc-tính-cụ-thể-của-các-loại-hợp-chất-cách-điện-nhựa-nhiệt-dẻo-khác-nhau
Bảng-19-–-Yêu-cầu-thử-nghiệm-đối-với-các-đặc-tính-cụ-thể-của-các-loại-hợp-chất-cách-điện-nhựa-nhiệt-dẻo-khác-nhau
Bảng-20-–-Yêu-cầu-thử-nghiệm-đối-với-các-đặc-tính-cơ-của-hợp-chất-vỏ-bọc-(trước-và-sau-lão-hóa)
Bảng-20-–-Yêu-cầu-thử-nghiệm-đối-với-các-đặc-tính-cơ-của-hợp-chất-vỏ-bọc-(trước-và-sau-lão-hóa)
Bảng-21-–-Yêu-cầu-thử-nghiệm-đối-với-các-đặc-tính-cụ-thể-đối-với-vỏ-hợp-chất-vỏ-bọc-PVC
Bảng-21-–-Yêu-cầu-thử-nghiệm-đối-với-các-đặc-tính-cụ-thể-đối-với-vỏ-hợp-chất-vỏ-bọc-PVC
Bảng-22-–-Yêu-cầu-thử-nghiệm-đối-với-các-đặc-tính-cụ-thể-đối-với-hợp-chất-vỏ-bọc-PE-(polyetylen-nhựa-nhiệt-dẻo)
Bảng-22-–-Yêu-cầu-thử-nghiệm-đối-với-các-đặc-tính-cụ-thể-đối-với-hợp-chất-vỏ-bọc-PE-(polyetylen-nhựa-nhiệt-dẻo)
Bảng-23-–-Yêu-cầu-thử-nghiệm-đối-với-các-đặc-tính-cụ-thể-đối-với-hợp-chất-vỏ-bọc-đàn-hồi
Bảng-23-–-Yêu-cầu-thử-nghiệm-đối-với-các-đặc-tính-cụ-thể-đối-với-hợp-chất-vỏ-bọc-đàn-hồi

Phụ lục A

(qui định)

Phương pháp tính toán giả định để xác định các kích thước của lớp bọc bảo vệ

Chiều dày của các lớp bọc cáp, như vỏ bọc và áo giáp, thường được liên hệ với đường kính danh nghĩa của cáp theo “bảng phân cấp”.,

Đôi khi điều này gây ra một số vấn đề. Đường kính tính toán danh nghĩa không nhất thiết phải giống như các giá trị thực tế đạt được trong sản xuất. Trong những trường hợp biên, có thể nảy sinh nghi ngờ nếu chiều dày của lớp bọc không tương ứng với đường kính thực tế, bởi vì đường kính tính toán có sự sai khác một chút. Sự sai khác về kích thước của ruột dẫn điện định hình giữa sản xuất và tính toán khác nhau tạo ra sự khác nhau về đường kính danh định và do vậy có thể dẫn đến sự khác nhau của chiều dày lớp bọc được sử dụng trên cùng một thiết kế cơ bản của cáp.

Để loại trừ những vướng mắc này phải sử dụng phương pháp tính toán giả định. Thực chất của phương pháp này là bỏ qua hình dạng và mức độ nén chặt giữa các ruột dẫn, và chỉ tính toán đường kính giả định bằng cách dùng công thức dựa trên diện tích mặt cắt ngang của ruột dẫn, chiều dày danh nghĩa của cách điện và số lõi. Tiếp đó chiều dày của vỏ bọc và các lớp bọc khác lại có liên quan với đường kính giả định thông qua các công thức hoặc bảng. Phương pháp tính toán đường kính giả định được quy định một cách chính xác và không có sự rõ ràng nào về chiều dày của lớp bọc cần được sử dụng vì chúng không phụ thuộc vào sai khác nhỏ trong thực tế sản xuất. Điều này sẽ tiêu chuẩn hóa việc thiết kế cáp, chiều dày được tính toán trước và được quy định cho từng mặt cắt ngang của ruột dẫn.

Phương pháp tính toán giả định chỉ sử dụng để xác định kích thước của các vỏ bọc và lớp bọc của cáp. Phương pháp này không thể dùng để thay thế việc tính toán đường kính thực tế được yêu cầu cho các mục đích thực tế, việc tính toán này cần phải được thực hiện một cách riêng rẽ.

A.1 Yêu cầu chung

Phương pháp giả định dưới đây để tính toán chiều dày các lớp bọc khác nhau trong một loại cáp, đã được chấp nhận nhằm đảm bảo rằng mọi sự sai khác có thể nảy sinh trong các tính toán độc lập thì được bỏ qua, ví dụ như do việc giả thiết các kích thước của ruột dẫn và sự khác nhau không tránh khỏi giữa đường kính danh nghĩa và đường kính thực tế đạt được.

Mọi giá trị chiều dày và đường kính sẽ được làm tròn đến số thập phân thứ nhất theo quy tắc trong Phụ lục C.

Dải băng để giữ, ví dụ dải băng xoắn ốc ngược chiều trên áo giáp, nếu không dày hơn 0,3 mm thì được bỏ qua trong phương pháp tính toán này.

A.2 Phương pháp

A2.1 Ruột dẫn

Đường kính giả định (dL) của ruột dẫn, không kể hình dạng và độ ép chặt, ứng với từng mặt cắt ngang danh nghĩa nêu trong Bảng A.1.

Bảng A.1 – Đường kính giả định của ruột dẫn
Bảng A.1 – Đường kính giả định của ruột dẫn

A.2.2 Lõi

Đường kính giả định Dc của một lõi bất kỳ được xác định như sau:

a) đối với cáp có lõi không có màn chắn bán dẫn:

Dc = dL + 2ti

b) đối với cáp có lõi có màn chắn bán dẫn:

Dc = dL + 2ti + 3,0

trong đó ti là chiều dày danh nghĩa của cách điện, tính bằng milimét (xem từ Bảng 5 đến Bảng 7).

Nếu có sử dụng màn chắn kim loại hoặc ruột dẫn đồng tâm thì phải bổ sung hơn nữa theo A.2.5.

A.2.3 Đường kính của các lõi đã bố trí

Đường kính giả định của các lõi đã bố trí (Df) được tính bằng:

Df = k Dc

trong đó hệ số lắp ráp k bằng 2,16 đối với cáp ba lõi.

A.2.4 Lớp bọc bên trong

Đường kính giả định của lớp bọc bên trong (Da) được xác định bằng:

Da­ = Df + 2 tB

trong đó:

tb = 0,4 mm đối với đường kính giả định của các lõi đã bố trí (Df) đến và bằng 40 mm;

ta = 0,6 mm đối với Df lớn hơn 40 mm.

Các giá trị giả định của tB được áp dụng cho:

a) cáp ba lõi:

– bất kể có lớp bọc bên trong hay không;

– bất kể lớp bọc bên trong dạng đùn hay dạng quấn;

trừ khi một vỏ bọc phân cách phù hợp với 12.3.3 được sử dụng thay cho lớp bọc bên trong hoặc bổ sung cùng với lớp bọc bên trong thì sẽ áp dụng A.2.7.

b) cáp một lõi:

khi có sử dụng lớp bọc bên trong bất kể dạng đùn hay dạng quấn.

A.2.5 Ruột dẫn đồng tâm và màn chắn kim loại

Độ tăng đường kính do ruột dẫn đồng tâm hoặc màn chắn kim loại được nêu trong Bảng A.2.

Bảng-A.2-–-Độ-tăng-đường-kính-đối-với-ruột-dẫn-đồng-tâm-và-màn-chắn-kim-loại
Bảng-A.2-–-Độ-tăng-đường-kính-đối-với-ruột-dẫn-đồng-tâm-và-màn-chắn-kim-loại

Nếu mặt cắt ngang của ruột dẫn đồng tâm hoặc màn chắn kim loại nằm giữa hai giá trị nêu trong bảng trên thì độ tăng đường kính được chọn cho giá trị có mặt cắt lớn hơn trong hai mặt cắt đó.

Nếu sử dụng màn chắn kim loại thì diện tích mặt cắt ngang của màn chắn cần sử dụng trong bảng trên phải được tính theo cách dưới đây:

a) màn chắn kiểu dải băng:

diện tích mặt cắt ngang = nt x tt x wt

trong đó

nt là số dải băng;

tt là chiều dày danh nghĩa của một dải băng riêng rẽ, tính bằng milimét;

wt là chiều rộng danh nghĩa của một dải băng riêng rẽ, tính bằng milimét.

Trong trường hợp tổng chiều dày của màn chắn nhỏ hơn 0,15 mm thì độ tăng đường kính phải bằng zero:

– đối với màn chắn kiểu dải băng quấn ghép từ hai dải băng hoặc một dải băng có phần chờm lên nhau, tổng chiều dày bằng hai lần chiều dày của một dải băng;

– đối với màn chắn kiểu dải băng quấn theo chiều dọc:

• nếu phần chờm lên nhau dưới 30 % thì tổng chiều dày là chiều dày của dải băng;

• nếu phần chờm lên nhau lớn hơn hoặc bằng 30 % thì tổng chiều dày bằng hai lần chiều dày của dải băng.

b) màn chắn kiểu sợi dây (quấn theo hình xoắn ốc ngược chiều, nếu có)

diện tích mặt cắt ngang = nh x th x wh

trong đó

nw là số sợi dây;

dw là đường kính của một sợi dây riêng rẽ, tính bằng milimét;

nh là số vòng xoắn ốc ngược chiều;

th là chiều dày của một vòng xoắn ốc ngược chiều, tính bằng milimét, nếu lớn hơn 0,3 mm;

wh là chiều rộng của một vòng xoắn ốc ngược chiều, tính bằng milimét.

A.2.6 Vỏ bọc chì

Đường kính giả định của vỏ bọc chì (Dpb) được cho bởi:

Dpb = Dg + 2tpb

trong đó:

Dg là đường kính giả định bên dưới vỏ bọc chì, tính bằng milimét;

Tpb là chiều dày tính theo 12.1, tính bằng milimét.

A.2.7 Vỏ bọc phân cách

Đường kính giả định của vỏ bọc phân cách (D­s) được cho bởi:

Ds = Du + 2ts

trong đó:

Du là đường kính giả định bên dưới vỏ bọc phân cách, tính bằng milimét;

ts là chiều dày tính theo 13.3.3, tính bằng milimét.

A.2.8 Lớp lót dạng quấn xếp chồng

Đường kính giả định của lớp lót dạng quấn xếp chồng (Dlb) được cho bởi:

Dlb = Dulb + 2tlb

trong đó:

Dulb là đường kính giả định bên dưới lớp lót dạng quấn xếp chồng, tính bằng milimét;

tlb là chiều dày của lớp lót dạng quấn xếp chồng, tức là 1,5 mm theo 13.3.4.

A.2.9 Lớp lót bổ sung cho cáp có áo giáp kiểu dải băng (quấn trên lớp bọc bên trong)

Bảng-A.3-–-Độ-tăng-đường-kính-đối-với-lớp-lót-bổ-sung
Bảng-A.3-–-Độ-tăng-đường-kính-đối-với-lớp-lót-bổ-sung

A.2.10 Áo giáp

Đường kính giả định của áo giáp (Dx­) được xác định:

a) đối với áo giáp kiểu sợi dây dẹt hoặc sợi dây tròn:

Dx = DA + 2 tA + 2 tw

trong đó:

DA là đường kính dưới lớp áo giáp, tính bằng milimét;

tA là chiều dày hoặc đường kính của sợi dây làm áo giáp, tính bằng milimét;

tW là chiều dày của vòng xoắn ốc ngược chiều, nếu có, tính bằng milimét, nếu lớn hơn 0,3 mm.

b) đối với áo giáp kiểu băng quấn kép:

Dx = DA + 4 tA

trong đó:

DA là đường kính dưới lớp áo giáp, tính bằng milimét;

tA là chiều dày của dải băng làm áo giáp, tính bằng milimét.



Phụ lục B

(tham khảo)

Thông số đặc trưng của dòng điện liên tục lập thành bảng đối với cáp có cách điện dạng đùn có điện áp danh định từ 3,6/6 kV đến 18/30 kV.

B.1 Yêu cầu chung

Phụ lục này chỉ đề cập riêng về thông số dòng điện liên tục trạng thái ổn định của cáp một lõi và cáp ba lõi có cách điện dạng đùn. Thông số dòng điện lập thành bảng trong phụ lục này đã được tính toán cho cáp có điện áp danh định bằng 6/10 kV và có kết cấu như mô tả chi tiết trong Điều B.2.

Các thông số này có thể áp dụng cho cáp có kết cấu tương tự trong dải điện áp từ 3,6/6 kV đến 18/30 kV.

Một số tham số như diện tích mặt cắt ngang của màn chắn và chiều dày vỏ bọc ngoài có ảnh hưởng đến thông số của cáp cỡ lớn. Ngoài ra, phương pháp kết dính màn chắn cũng được tính đến trong thông số của các cáp một lõi.

Thông số dòng điện được lập bảng đã được tính bằng phương pháp chỉ ra trong IEC 60287.

CHÚ THÍCH 1: Đối với thông số dòng điện chu kỳ, xem IEC 60853.

CHÚ THÍCH 2: Đối với các giới hạn nhiệt độ ngắn mạch, xem IEC 60986.

B.2 Kết cấu cáp

Kết cấu và kích thước cáp mà thông số dòng điện được lập bảng dựa vào kết cấu và kích thước nêu trong tiêu chuẩn này. Kết cấu và kích thước được sử dụng không liên quan đến thiết kế cụ thể của quốc gia mà phản ánh các mẫu cáp khác nhau. Cáp ba lõi có áo giáp được giả thiết là có áo giáp kiểu sợi dây dẹt còn cáp một lõi được giả thiết là không có áo giáp. Tất cả các cáp có màn chắn lõi kiểu dải băng bằng đồng trừ cáp cách điện XLPE một lõi có màn chắn kiểu sợi dây bằng đồng. Diện tích mặt cắt ngang danh nghĩa của màn chắn đối với các mẫu cáp được nêu trong Bảng B.1.

Bảng-B.1-–-Diện-tích-mặt-cắt-ngang-danh-nghĩa-của-màn-chắn
Bảng-B.1-–-Diện-tích-mặt-cắt-ngang-danh-nghĩa-của-màn-chắn

Vỏ bọc bên ngoài được lấy là polyetylen đối với cáp một lõi và PVC đối với cáp ba lõi.

B.3 Nhiệt độ

Nhiệt độ cao nhất của ruột dẫn để tính các thông số danh định của cáp lập thành bảng là 90 oC.

Nhiệt độ môi trường xung quanh chuẩn được giả thiết như sau:

– đối với cáp trong không khí:                                                                                                                30 oC

– đối với cáp chôn ngầm dưới đất, trực tiếp trong đất hoặc trong ống đặt dưới đất:              20 oC

Hệ số điều chỉnh đối với nhiệt độ không khí xung quanh khác được nêu trong Bảng B.10 và B.11.

Thông số dòng điện đối với cáp trong không khí không tính đến độ tăng do bức xạ mặt trời hoặc bức xạ tia hồng ngoại khác, nếu có. Trong trường hợp cáp phải chịu bức xạ này thì thông số dòng điện cần được tính theo các phương pháp qui định ở IEC 60287.

B.4 Nhiệt trở suất của đất

Thông số dòng điện lập thành bảng đối với cáp đặt trong ống hoặc chôn trực tiếp trong đất liên quan đến nhiệt trở suất của đất bằng 1,5 K.m/W. Thông tin về nhiệt trở suất của đất tương tự ở các quốc gia khác nhau được nêu trong IEC 60287-3-1. Hệ số điều chỉnh đối với các giá trị khác nhau của nhiệt trở suất được nêu trong Bảng B.14 đến Bảng B.17.

Giả thiết rằng các đặc tính của đất là đồng đều, bỏ qua khả năng hơi ẩm di chuyển mà điều này có thể dẫn đến tạo thành một vùng nhiệt trở suất cao xung quanh cáp. Nếu thấy trước được là đất sẽ bị khô một phần thì thông số dòng điện cho phép cần được xác định bằng phương pháp nêu trong IEC 60287.

B.5 Phương pháp lắp đặt

Thông số dòng điện được nêu trong bảng dùng cho các cáp được lắp đặt trong các điều kiện dưới đây:

B.5.1 Cáp một lõi trong không khí

Cáp được coi là đặt cách bề mặt thẳng đứng bất kỳ ít nhất là 0,5 lần đường kính cáp và được lắp đặt trên công xon hoặc giá thang như sau:

a) ba cáp đặt ở dạng tam giác tiếp xúc nhau trên suốt chiều dài của cáp;

b) ba cáp đặt ở dạng phẳng nằm ngang tiếp xúc nhau trên suốt chiều dài của cáp;

c) ba cáp đặt ở dạng phẳng nằm ngang cách nhau một đường kính cáp.

Hình B.1 – Cáp một lõi chôn trong không khí
Hình B.1 – Cáp một lõi chôn trong không khí

B.5.2 Cáp một lõi chôn trực tiếp

Thông số dòng điện được cho đối với cáp chôn trực tiếp trong đất ở độ sâu 0,8 m trong các điều kiện sau:

a) ba cáp đặt ở dạng tam giác tiếp xúc nhau trên suốt chiều dài của cáp;

b) ba cáp đặt ở dạng phẳng nằm ngang cách nhau một đường kính cáp, De.

Hình B.2 – Cáp một lõi chôn trực tiếp
Hình B.2 – Cáp một lõi chôn trực tiếp

Độ sâu chôn cáp được đo đến trục của cáp hoặc tâm của nhóm ba cáp đặt ở dạng tam giác.

B.5.3 Cáo một lõi trong ống sành

Thông số dòng điện được cho đối với cáp chôn trong ống sành đặt trong đất ở độ sâu 0,8 m với một cáp trong mỗi ống:

a) ba cáp trong ba ống đặt ở dạng tam giác tiếp xúc nhau trên suốt chiều dài của ống;

b) ba cáp đặt ở dạng phẳng nằm ngang, các ống tiếp xúc nhau trên suốt chiều dài của ống.

Hình B.3 – Cáp một lõi trong ống sành
Hình B.3 – Cáp một lõi trong ống sành

Các ống được coi là bằng sành có đường kính trong bằng 1,5 lần đường kính ngoài của cáp và chiều dày thành ống bằng 6 % đường kính trong của ống. Thông số dòng điện được dựa trên giả thiết ống chứa đầy không khí. Nếu ống có chứa vật liệu khác như Bentonit thì thường chấp nhận sử dụng các thông số dòng điện đối với cáp chôn trực tiếp.

Thông số dòng điện lập thành bảng có thể áp dụng cho các cáp trong ống có đường kính từ 1,2 đến 2 lần đường kính ngoài của cáp. Đối với dải đường kính này, sự thay đổi thông số dòng điện nhỏ hơn 2 % giá trị lập thành bảng.

B.5.4 Cáp ba lõi

Thông số dòng điện được cho đối với cáp ba lõi lắp đặt trong các điều kiện sau:

a) một cáp đặt trong không khí cách bề mặt thẳng đứng bất kỳ ít nhất 0,3 lần đường kính cáp;

b) một cáp chôn trực tiếp trong đất ở độ sâu 0,8 m;

c) một cáp đặt trong ống sành chôn trong đất có đường kính được tính theo cách như đối với các cáp một lõi đặt trong ống. Độ sâu chôn của ống là 0,8 m.

Hình B.4 – Cáp ba lõi
Hình B.4 – Cáp ba lõi

B.6 Kết dính màn chắn

Tất cả các thông số dòng điện lập thành bảng đối với cáp một lõi được giả thiết là màn chắn cáp được kết dính chặt, tức là kết dính ở cả hai đầu cáp.

B.7 Mang tải cho cáp

Các thông số dòng điện lập thành bảng liên quan đến các mạch mang tải ba pha cân bằng ở tần số danh định 50 Hz.

B.8 Hệ số tỷ lệ đối với mạch điện hợp thành nhóm

Các thông số dòng điện lập thành bảng áp dụng cho một bộ gồm ba cáp một lõi hoặc một cáp ba lõi tạo thành mạch điện ba pha. Khi một số lượng lớn mạch điện được lắp đặt sát nhau thì thông số dòng điện cần giảm đi theo hệ số thích hợp lấy từ các Bảng B.18 đến Bảng B.23.

Các hệ số này cũng cần áp dụng cho nhóm các cáp song song tạo thành cùng một mạch. Trong các trường hợp này, cũng cần chú ý đến bố trí cáp để đảm bảo rằng dòng điện mang tải được chia đều cho các cáp song song đó.

B.9 Hệ số điều chỉnh

Hệ số điều chỉnh nêu trong các Bảng B.10 đến B.23 đối với điều kiện nhiệt độ, điều kiện lắp đặt và lập nhóm là các giá trị trung bình trên một dải các cỡ ruột dẫn và kiểu cáp. Đối với các trường hợp cụ thể, hệ số điều chỉnh có thể được tính toán bằng cách sử dụng các phương pháp trong IEC 60287-2-1.

Bảng-B.2-–-Thông-số-dòng-điện-đối-với-cáp-một-lõi-có-cách-điện-XLPE-–-Điện-áp-danh-định-3,6-6-kV-đến-18-30-kV---Ruột-dẫn-đồng
Bảng-B.2-–-Thông-số-dòng-điện-đối-với-cáp-một-lõi-có-cách-điện-XLPE-–-Điện-áp-danh-định-3,6-6-kV-đến-18-30-kV—Ruột-dẫn-đồng
Bảng B.3 – Thông số dòng điện đối với cáp một lõi có cách điện XLPE – Điện áp danh định
Bảng B.3 – Thông số dòng điện đối với cáp một lõi có cách điện XLPE – Điện áp danh định
Bảng-B.4-–-Thông-số-dòng-điện-đối-với-cáp-một-lõi-có-cách-điện-EPR-–-Điện-áp-danh-định-3,6-6-kV-đến-18-30-kV---Ruột-dẫn-đồng
Bảng-B.4-–-Thông-số-dòng-điện-đối-với-cáp-một-lõi-có-cách-điện-EPR-–-Điện-áp-danh-định-3,6-6-kV-đến-18-30-kV—Ruột-dẫn-đồng
Bảng-B.5-–-Thông-số-dòng-điện-đối-với-cáp-một-lõi-có-cách-điện-EPR-–-Điện-áp-danh-định-3,6-6-kV-đến-18-30-kV----Ruột-dẫn-nhôm
Bảng-B.5-–-Thông-số-dòng-điện-đối-với-cáp-một-lõi-có-cách-điện-EPR-–-Điện-áp-danh-định-3,6-6-kV-đến-18-30-kV—-Ruột-dẫn-nhôm
Bảng-B.6-–-Thông-số-dòng-điện-đối-với-cáp-ba-lõi-có-cách-điện-XLPE-–-Điện-áp-danh-định-3,6-6-kV-đến-18-30-kV---Ruột-dẫn-đồng,-có-áo-giáp-và-không-có-áo-giáp
Bảng-B.6-–-Thông-số-dòng-điện-đối-với-cáp-ba-lõi-có-cách-điện-XLPE-–-Điện-áp-danh-định-3,6-6-kV-đến-18-30-kV—Ruột-dẫn-đồng,-có-áo-giáp-và-không-có-áo-giáp.
Bảng-B.7-–-Thông-số-dòng-điện-đối-với-cáp-ba-lõi-có-cách-điện-XLPE-–-Điện-áp-danh-định-3,6
Bảng-B.7-–-Thông-số-dòng-điện-đối-với-cáp-ba-lõi-có-cách-điện-XLPE-–-Điện-áp-danh-định-3,6
Bảng-B.8-–-Thông-số-dòng-điện-đối-với-cáp-ba-lõi-có-cách-điện-EPR-–-Điện-áp-danh-định-3,6-6-kV-đến-18-30-kV----Ruột-dẫn-đồng,-có-áo-giáp-và-không-có-áo-giáp
Bảng-B.8-–-Thông-số-dòng-điện-đối-với-cáp-ba-lõi-có-cách-điện-EPR-–-Điện-áp-danh-định-3,6-6-kV-đến-18-30-kV—-Ruột-dẫn-đồng,-có-áo-giáp-và-không-có-áo-giáp
Bảng-B.9-–-Thông-số-dòng-điện-đối-với-cáp-ba-lõi-có-cách-điện-EPR-–-Điện-áp-danh-định-3,6-6-kV-đến-18-30-kV---Ruột-dẫn-nhôm,-có-áo-giáp-và-không-có-áo-giáp
Bảng-B.9-–-Thông-số-dòng-điện-đối-với-cáp-ba-lõi-có-cách-điện-EPR-–-Điện-áp-danh-định-3,6-6-kV-đến-18-30-kV—Ruột-dẫn-nhôm,-có-áo-giáp-và-không-có-áo-giáp
Bảng-B.10-–-Hệ-số-điều-chỉnh-dùng-cho-nhiệt-độ-không-khí-xung-quanh-khác-30-oC
Bảng-B.10-–-Hệ-số-điều-chỉnh-dùng-cho-nhiệt-độ-không-khí-xung-quanh-khác-30-oC
Bảng-B.11-–-Hệ-số-hiệu-chỉnh-dùng-cho-nhiệt-độ-đất-xung-quanh-khác-20-oC
Bảng-B.11-–-Hệ-số-hiệu-chỉnh-dùng-cho-nhiệt-độ-đất-xung-quanh-khác-20-oC
Bảng-B.12-–-Hệ-số-hiệu-chỉnh-dùng-cho-độ-sâu-đặt-cáp-khác-0,8-m-đối-với-các-cáp-chôn-trực-tiếp
Bảng-B.12-–-Hệ-số-hiệu-chỉnh-dùng-cho-độ-sâu-đặt-cáp-khác-0,8-m-đối-với-các-cáp-chôn-trực-tiếp
Bảng-B.13-–-Hệ-số-hiệu-chỉnh-dùng-cho-độ-sâu-đặt-cáp-khác-0,8-m-đối-với-các-cáp-trong-ống
Bảng-B.13-–-Hệ-số-hiệu-chỉnh-dùng-cho-độ-sâu-đặt-cáp-khác-0,8-m-đối-với-các-cáp-trong-ống
Bảng-B.14-–-Hệ-số-hiệu-chỉnh-dùng-cho-nhiệt-trở-suất-của-đất-khác-với-1,5-K·mW-đối-với-cáp-một-lõi-chôn-trực-tiếp
Bảng-B.14-–-Hệ-số-hiệu-chỉnh-dùng-cho-nhiệt-trở-suất-của-đất-khác-với-1,5-K·mW-đối-với-cáp-một-lõi-chôn-trực-tiếp
Bảng-15---Hệ-số-hiệu-chỉnh-dùng-cho-nhiệt-trở-suất-của-đất-khác-với-1,5-K·mW-đối-với-cáp-một-lõi-trong-ống
Bảng-15—Hệ-số-hiệu-chỉnh-dùng-cho-nhiệt-trở-suất-của-đất-khác-với-1,5-K·mW-đối-với-cáp-một-lõi-trong-ống
Bảng-16---Hệ-số-hiệu-chỉnh-dùng-cho-nhiệt-trở-suất-của-đất-khác-với-1,5-K·mW-đối-với-cáp-ba-lõi-chôn-trực-tiếp
Bảng-16—Hệ-số-hiệu-chỉnh-dùng-cho-nhiệt-trở-suất-của-đất-khác-với-1,5-K·mW-đối-với-cáp-ba-lõi-chôn-trực-tiếp
Bảng-B.17-–-Hệ-số-hiệu-chỉnh-dùng-cho-nhiệt-trở-suất-của-đất-khác-với-1,5-K·mW-đối-với-cáp-ba-lõi-trong-ống
Bảng-B.17-–-Hệ-số-hiệu-chỉnh-dùng-cho-nhiệt-trở-suất-của-đất-khác-với-1,5-K·mW-đối-với-cáp-ba-lõi-trong-ống
Bảng-B.18-–-Hệ-số-hiệu-chỉnh-dùng-cho-nhóm-các-cáp-ba-lõi-đặt-trực-tiếp-trong-đất-ở-dạng-nằm-ngang
Bảng-B.18-–-Hệ-số-hiệu-chỉnh-dùng-cho-nhóm-các-cáp-ba-lõi-đặt-trực-tiếp-trong-đất-ở-dạng-nằm-ngang
Bảng-B.19-–-Hệ-số-hiệu-chỉnh-dùng-cho-nhóm-các-mạch-điện-ba-pha-của-cáp-một-lõi-đặt-trực-tiếp-trong-đất
Bảng-B.19-–-Hệ-số-hiệu-chỉnh-dùng-cho-nhóm-các-mạch-điện-ba-pha-của-cáp-một-lõi-đặt-trực-tiếp-trong-đất
Bảng-B.20-–-Hệ-số-hiệu-chỉnh-dùng-cho-nhóm-các-cáp-ba-lõi-đặt-trong-ống-một-đường-ở-dạng-nằm-ngang
Bảng-B.20-–-Hệ-số-hiệu-chỉnh-dùng-cho-nhóm-các-cáp-ba-lõi-đặt-trong-ống-một-đường-ở-dạng-nằm-ngang
Bảng-B.21-–-Hệ-số-hiệu-chỉnh-dùng-cho-nhóm-các-mạch-ba-pha-của-cáp-một-lõi-đặt-trong-ống-một-đường
Bảng-B.21-–-Hệ-số-hiệu-chỉnh-dùng-cho-nhóm-các-mạch-ba-pha-của-cáp-một-lõi-đặt-trong-ống-một-đường
Bảng-B.22-–-Hệ-số-suy-giảm-dùng-cho-nhóm-từ-hai-cáp-nhiều-lõi-trở-lên-đặt-trong-không-khí-–-Áp-dụng-cho-khả-năng-mang-dòng-đối-với-một-cáp-nhiều-lõi-trong-không-khí-lưu-thông-tự-do
Bảng-B.22-–-Hệ-số-suy-giảm-dùng-cho-nhóm-từ-hai-cáp-nhiều-lõi-trở-lên-đặt-trong-không-khí-–-Áp-dụng-cho-khả-năng-mang-dòng-đối-với-một-cáp-nhiều-lõi-trong-không-khí-lưu-thông-tự-do

CHÚ THÍCH 1: Các giá trị trong bảng là các giá trị trung bình đối với các loại cáp và phạm vi các kích thước ruột dẫn đang xét. Sai lệch giữa các giá trị nhìn chung nhỏ hơn 5 %.

CHÚ THÍCH 2: Các hệ số áp dụng cho một nhóm cáp một lớp như thể hiện trên và không áp dụng khi cáp được lắp đặt trong nhiều hơn một lớp tiếp xúc nhau. Giá trị đối với hệ thống lắp đặt có thể thấp hơn đáng kể và cần được xác định bằng phương pháp thích hợp.

CHÚ THÍCH 3: Giá trị cho trước đối với các khoảng cách theo chiều thẳng đứng giữa các khay là 300 m và tối thiểu là 20 mm giữa khay và vách. Đối với các khoảng cách gần hơn, hệ số cần được giảm đi.

CHÚ THÍCH 4: Giá trị cho trước đối với khoảng cách theo chiều ngang giữa các khay là 225 mm với khay được lắp quay lưng với nhau. Đối với các khoảng cách gần hơn, hệ số cần được giảm đi.

Bảng-B.23-–-Hệ-số-suy-giảm-dùng-cho-nhóm-từ-hai-mạch-cáp-một-lõi-trở-lên-(Chú-thích-2)-–-Áp-dụng-cho-khả-năng-mang-dòng-đối-với-một-mạch-cáp-một-lõi-trong-không-khí-lưu-thông-tự-do
Bảng-B.23-–-Hệ-số-suy-giảm-dùng-cho-nhóm-từ-hai-mạch-cáp-một-lõi-trở-lên-(Chú-thích-2)-–-Áp-dụng-cho-khả-năng-mang-dòng-đối-với-một-mạch-cáp-một-lõi-trong-không-khí-lưu-thông-tự-do

Phụ lục C

(qui định)

Làm tròn số

C.1 Làm tròn số phục vụ cho phương pháp tính toán giả định

Các quy tắc sau đây áp dụng khi làm tròn số trong quá trình tính toán đường kính giả định và xác định kích thước của các lớp thành phần theo Phụ lục A.

Tại bất kỳ bước nào, khi giá trị tính được có nhiều hơn một số thập phân, thì giá trị phải được làm tròn đến một số thập phân, tức là đến 0,1 mm gần nhất. Đường kính giả định tại từng bước phải được làm tròn đến 0,1 mm và khi sử dụng để xác định chiều dày hoặc kích thước của một lớp ngoài, đường kính này phải được làm tròn trước khi được dùng trong các công thức hoặc bảng thích hợp. Chiều dày được tính toán từ giá trị đường kính giả định được làm tròn đến lượt nó lại được làm tròn 0,1 mm như quy định trong Phụ lục A.

Để minh họa các quy tắc trên, cho các ví dụ thực tế sau:

a) khi chữ số tại vị trí thập phân thứ hai trước khi làm tròn là 0, 1, 2, 3 hoặc 4 thì chữ số tại vị trí thập phân thứ nhất là không đổi (làm tròn xuống)

Ví dụ:

2,12 2,1

2,449 2,4

25,0478 25,0

b) khi chữ số thập phân thứ hai trước khi làm tròn là 9, 8, 7, 6 hoặc 5 thì chữ số ở vị trí số thập phân thứ nhất được tăng lên một (làm tròn lên).

Ví dụ:

2,17 2,2

2,453 2,5

30,050 30,1

C.2 Làm tròn số cho các mục đích khác

Đối với các mục đích khác ngoài mục đích đã được đề cập trong C.1, có thể yêu cầu các giá trị được làm tròn tới nhiều hơn một chữ số thập phân. Điều này có thể xảy ra, ví dụ khi tính toán giá trị trung bình của một vài kết quả đo hoặc tính toán giá trị nhỏ nhất bằng cách sử dụng sai phần trăm đối với một giá trị danh nghĩa đã cho. Trong những trường hợp này, làm tròn số sẽ được làm tròn đến những số thập phân được quy định trong các điều tương ứng.

Phương pháp làm tròn số là:

a) nếu sau chữ số cuối cùng được giữ lại, trước khi làm tròn, là các số 0, 1, 2, 3 hoặc 4 thì chữ số cuối cùng được giữ lại này vẫn được giữ nguyên (làm tròn xuống).

b) nếu sau chữ số cuối cùng được giữ lại, trước khi làm tròn, là các số 9, 8, 7, 6 hay 5 thì chữ số cuối cùng được giữ lại này sẽ được tăng thêm một (làm tròn lên).

Ví dụ:

2,449 2,45 làm tròn đến hai số thập phân

2,449 2,4 làm tròn đến số thập phân

25,0478 25,048 làm tròn đến ba số thập phân

28,0478 25,05 làm tròn đến hai số thập phân

25,0478 25,0 làm tròn đến một số thập phân.



Phụ lục D

(qui định)

Phương pháp đo điện trở suất của màn chắn bán dẫn

Mỗi mảnh thử nghiệm phải được chuẩn bị từ một mẫu cáp hoàn chỉnh dài 150 mm.

Mảnh thử nghiệm màn chắn ruột dẫn phải được chuẩn bị bằng cách cắt làm đôi mẫu lõi theo chiều dọc, loại bỏ ruột dẫn và lớp phân cách, nếu có (xem Hình D.1a). Mảnh thử nghiệm màn chắn cách điện phải được chuẩn bị bằng cách loại bỏ tất cả các lớp bọc từ mẫu lõi (xem Hình D.1b).

Qui trình xác định điện trở suất khối của màn chắn như sau:

Bốn điện cực sơn bạc A, B, C và D (xem Hình D.1a và D.1b) phải được áp vào các bề mặt bán dẫn. Hai thể điện cực B và C phải cách nhau 50 mm và hai điện cực dòng, A và D, phải cách các thế điện cực ít nhất là 25 mm về phía ngoài.

Việc đấu nối với các điện cực phải được thực hiện bằng các kẹp thích hợp. Khi đấu nối với các điện cực màn chắn ruột dẫn, phải đảm bảo rằng các kẹp được cách điện với màn chắn cách điện trên bề mặt ngoài của mẫu thử nghiệm.

Cụm lắp ráp này phải được đặt trong lò đã được gia nhiệt trước đến nhiệt độ qui định và sau một thời gian ít nhất là 30 min, điện trở giữa các điện cực phải được đo bằng một mạch điện, công suất của mạch không được vượt quá 100 mW.

Sau các phép đo điện, đường kính ngoài của màn chắn ruột dẫn và màn chắn cách điện và chiều dày của màn chắn ruột dẫn và màn chắn cách điện phải được đo ở nhiệt độ môi trường xung quanh, mỗi đường kính là trung bình của sáu phép đo thực hiện trên mẫu thể hiện trên Hình D.1b.

Điện trở suất khối ρ, tính bằng ôm.mét, được tính như sau:

a) màn chắn ruột dẫn

trong đó

ρc là điện trở suất khối, tính bằng ôm.mét;

Rc là điện trở đo được, tính bằng ôm;

Lc là khoảng cách giữa các thế điện cực, tính bằng mét;

Dc là đường kính ngoài của màn chắn ruột dẫn, tính bằng mét;

Tc là chiều dày trung bình của màn chắn ruột dẫn, tính bằng mét.

b) màn chắn cách điện

trong đó:

ρi là điện trở suất khối, tính bằng ôm.mét;

Ri là điện trở đo được, tính bằng ôm;

Li là khoảng cách giữa các thế điện cực, tính bằng mét;

Di là đường kính ngoài của màn chắn cách điện, tính bằng mét;

Ti là chiều dày trung bình của màn chắn cách điện, tính bằng mét.

Hình D.1a – Đo điện trở suất khối của màn chắn ruột dẫn
Hình D.1a – Đo điện trở suất khối của màn chắn ruột dẫn
Hình D.1b – Đo điện trở suất khối của màn chắn cách điện.
Hình D.1b – Đo điện trở suất khối của màn chắn cách điện.

Phụ lục E

(qui định)

Xác định độ cứng của cách điện HEPR

E.1 Mảnh thử nghiệm

Mảnh thử nghiệm phải là một mẫu cáp hoàn chỉnh với tất cả các lớp bọc bên ngoài cách điện HEPR cần đo, được loại bỏ cẩn thận. Một cách khác, có thể sử dụng một mẫu lõi cách điện.

E.2 Qui trình thử nghiệm

Các thử nghiệm được thực hiện theo ISO 48 với các ngoại lệ được chỉ ra dưới đây.

E.2.1 Bề mặt của bán kính cong lớn

Dụng cụ thử nghiệm, phù hợp với ISO 48, phải được kết cấu sao cho có thể tựa chắc chắn lên cách điện HEPR và cho phép chân của dụng cụ nén và dụng cụ đánh dấu tiếp xúc thẳng đứng với bề mặt này. Việc này được thực hiện theo một trong hai cách sau:

a) dụng cụ được lắp các chân di chuyển được trong các khớp nối vạn năng sao cho chúng tự điều chỉnh trên bề mặt cong;

b) đế của dụng cụ đo được lắp hai thanh song song A và A’ cách nhau một khoảng tùy thuộc vào độ cong của bề mặt (xem Hình E.1).

Các phương pháp trên có thể sử dụng trên các bề mặt có bán kính cong nhỏ tới bằng 20 mm.

Khi chiều dày của cách điện HEPR cần thử nghiệm nhỏ hơn 4 mm thì phải sử dụng dụng cụ đo như mô tả trong phương pháp ở ISO 48 cho các mảnh thử nghiệm mỏng và nhỏ.

E.2.2 Bề mặt của bán kính cong nhỏ

Trên các bề mặt có bán kính cong quá nhỏ đối với các qui trình được mô tả trong E.2.1 thì mảnh thử nghiệm phải được đỡ trên cùng một đế cứng vững giống như dụng cụ thử nghiệm theo cách sao cho giảm thiểu tổng thể chuyển dịch của cách điện HEPR khi gia tăng lực đánh dấu lên dụng cụ đánh dấu và sao cho dụng cụ đánh dấu ở phía trên theo chiều thẳng đứng trục của mảnh thử nghiệm. Các qui trình thích hợp như sau:

a) bằng cách đặt mảnh thử nghiệm trong rãnh hoặc máng trong khuôn kim loại (xem Hình E.2a);

b) bằng cách đặt các đầu ruột dẫn của mảnh thử nghiệm trong khối chữ V (xem Hình E.2b).

Bán kính cong nhỏ nhất của bề mặt cần đo theo các phương pháp trên phải tối thiểu là 4 mm.

Đối với bán kính nhỏ hơn, phải sử dụng dụng cụ đo như mô tả trong phương pháp ở ISO 48 cho các mảnh thử nghiệm mỏng và nhỏ.

E.2.3 Ổn định và nhiệt độ thử nghiệm

Thời gian nhỏ nhất giữa sản xuất, tức là lưu hóa và thử nghiệm phải là 16 h.

Thử nghiệm phải được thực hiện ở nhiệt độ bằng (20 ± 2) oC và các mảnh thử nghiệm phải được duy trì ở nhiệt độ này trong ít nhất 3 h ngay trước thử nghiệm.

E.2.4 Số phép đo

Một phép đo phải được thực hiện ở từng điểm trong số ba hoặc năm điểm khác nhau phân bố xung quanh mảnh thử nghiệm. Giá trị giữa của các kết quả được lấy làm độ cứng của mảnh thử nghiệm, ghi vào báo cáo đến số nguyên gần nhất tính theo độ cứng cao su quốc tế (IRHD).

Hình E.1 – Thử nghiệm trên các bề mặt có bán kính cong lớn
Hình E.1 – Thử nghiệm trên các bề mặt có bán kính cong lớn



Hình E.2a – Mảnh thử nghiệm trong rãnh
Hình E.2a – Mảnh thử nghiệm trong rãnh
Hình E.2b – Mảnh thử nghiệm trong khối chữ V
Hình E.2b – Mảnh thử nghiệm trong khối chữ V

Phụ lục F

(qui định)

Thử nghiệm thấm nước

F.1 Mảnh thử nghiệm

Mẫu cáp hoàn chỉnh dài ít nhất 6 m chưa phải chịu bất kỳ thử nghiệm nào mô tả trong Điều 18 phải chịu thử nghiệm uốn như mô tả ở 18.1.4 mà không thử nghiệm phóng điện cục bộ thêm.

Cắt một đoạn cáp dài 3 m từ mẫu cáp đã chịu thử nghiệm uốn ở trên rồi đặt nằm ngang. Một khoanh có chiều rộng xấp xỉ 50 mm phải được lấy ra từ chính giữa của đoạn cáp này. Khoanh này gồm tất cả các lớp bên ngoài màn chắn cách điện. Trong trường hợp ruột dẫn được công bố có vật chắn thì khoanh này cũng phải có tất cả các lớp bên ngoài ruột dẫn.

Nếu cáp có chứa các vật chắn gián đoạn ngăn nước thấm theo chiều dọc thì mẫu phải chứa ít nhất hai vật chắn này, một khoanh được lấy ra từ giữa các vật chắn. Trong trường hợp này, khoảng cách trung bình giữa các vật chắn ở các cáp này cần được qui định và chiều dài mẫu cáp phải được xác định tương ứng.

Các bề mặt phải được cắt sao cho các bề mặt chung được thiết kế để kín nước theo chiều dọc phải sẵn sàng tiếp xúc với nước. Các bề mặt chung không được thiết kế kín nước theo chiều dọc phải được gắn kín bằng vật liệu thích hợp hoặc cắt bỏ các lớp bọc bên ngoài.

Ví dụ về các bề mặt chung không kín nước theo chiều dọc gồm:

– khi chỉ có ruột dẫn của cáp có vật chắn;

– bề mặt chung giữa vỏ bọc ngoài và vỏ bọc kim loại.

Bố trí thiết bị thích hợp (xem Hình F.1) để cho phép một ống có đường kính ít nhất là 10 mm được đặt theo chiều thẳng đứng phía trên khoanh để lộ ra và gắn vào bề mặt của vỏ bọc ngoài. Mối gắn kín ở chỗ cáp đi ra thiết bị không được tạo ra ứng suất cơ lên cáp.

CHÚ THÍCH: Đáp ứng của một số vật chắn nhất định với việc thấm nước theo chiều dọc có thể phụ thuộc vào thành phần cấu tạo của nước (ví dụ, độ pH, nồng độ ion). Nên sử dụng nước máy bình thường cho thử nghiệm này, trừ khi có qui định khác.

F.2 Thử nghiệm

Ống được đổ đầy nước trong 5 min ở nhiệt độ môi trường xung quanh bằng (20 ± 10) oC sao cho độ cao của nước trong ống cao hơn 1 m so với tâm cáp (xem Hình F.1). Mẫu phải được giữ nguyên trong 24 h.

Sau đó, mẫu phải chịu 10 chu kỳ gia nhiệt bằng cách cho dòng điện đi qua ruột dẫn, cho đến khi ruột dẫn đặt đến nhiệt độ ổn định cao hơn nhiệt độ lớn nhất của ruột dẫn từ 5 oC đến 10 oC khi làm việc bình thường và không đạt đến 100 oC.

Thời gian của chu kỳ gia nhiệt phải là 8 h. Nhiệt độ ruột dẫn phải được duy trì trong phạm vi các giới hạn nhiệt độ qui định trong ít nhất 2 h của từng kỳ gia nhiệt. Sau đó phải để nguội tự nhiên trong ít nhất 3 h.

Độ cao của nước phải duy trì ở 1 m.

CHÚ THÍCH: Không đặt điện áp trong quá trình thử nghiệm, nếu nối một cáp giả nối tiếp với cáp cần thử nghiệm, nhiệt độ được đo trực tiếp trên ruột dẫn của cáp giả này.

F.3 Yêu cầu

Trong thời gian thử nghiệm, nước không được thoát ra từ các đầu của mảnh thử nghiệm.

Hình F.1 – Sơ đồ bố trí thiết bị thử nghiệm thấm nước
Hình F.1 – Sơ đồ bố trí thiết bị thử nghiệm thấm nước



THƯ MỤC TÀI LIỆU THAM KHÀO

[1] IEC 60287 (tất cả các phần), Electric cables – Calculation of the current rating (Cáp điện – Tính thông số dòng điện)

[2] TCVN 5935-1 (IEC 60502-1) Cáp điện có cách điện dạng đùn và phụ kiện cáp có điện áp danh định từ 1 kV (Um = 1,2 kV) đến 30 kV (Um­ = 36 kV) – Phần 1: Cáp có điện áp danh định bằng 1 kV (Um = 1,2 kV) và 3 kV (Um = 3,6 kV)

[3] IEC 60853 (tất cả các phần), Calculation of the cyclic and emergency current rating of cables (Tính thông số dòng điện thay đổi theo chu kỳ và dòng điện khẩn cấp của cáp).



MỤC LỤC

Lời nói đầu

1 Phạm vi áp dụng

2 Tài liệu viện dẫn

3 Thuật ngữ và định nghĩa

4 Ký hiệu điện áp và vật liệu

5 Ruột dẫn

6 Cách điện

7 Màn chắn

8 Cụm cáp ba lõi, lớp bọc bên trong và chất độn

9 Lớp kim loại dùng cho cáp một lõi và cáp ba lõi

10 Màn chắn kim loại

11 Ruột dẫn đồng tâm

12 Vỏ bọc kim loại

13 Áo giáp kim loại

14  Vỏ bọc ngoài

15 Điều kiện thử nghiệm

16 Thử nghiệm thường xuyên

17 Thử nghiệm mẫu

18 Thử nghiệm điển hình về điện

19 Thử nghiệm điển hình không điện

20 Thử nghiệm điện sau lắp đặt

Phụ lục A (qui định) – Phương pháp tính toán giả định để xác định kích thước của lớp bọc bảo vệ

Phụ lục B (tham khảo) – Thông số dòng điện liên tục lập thành bảng đối với cáp có cách điện dạng đùn có điện áp danh định từ 3,6/6 kV đến 18/30 kV

Phụ lục C (qui định) – Làm tròn số

Phụ lục D (qui định) – Phương pháp đo điện trở suất của màn chắn bán dẫn

Phụ lục E (qui định) – Xác định độ cứng của cách điện HEPR

Phụ lục F (qui định) – Thử nghiệm thấm nước

Trả lời

Email của bạn sẽ không được hiển thị công khai. Các trường bắt buộc được đánh dấu *
