Cách đấu đồng hồ điện 1 pha, 3 pha

Nửa sau TK19, điện thâm nhập vào hầu hết các lĩnh vực của đời sống con người. Cùng với đó, hàng loạt các phát minh đã thay đổi hoàn toàn vận mệnh của nhân loại như đèn, động cơ điện, máy biến áp và đồng hồ điện, cùng nhiều thứ khác. Tuy nhiên, nhà khoa học nổi tiếng thế giới Edison đã nói rằng điện cũng giống như khí đốt, chúng ta cần phải trả tiền để sử dụng nó.

Hàng loạt thiết bị đo điện phân, con lắc và động cơ đã được phát minh ra nhưng giai đoạn này chỉ dừng lại thực sự khi đồng hồ điện cảm ứng được phát minh và được cấp bằng sáng chế vào năm 1889 bởi Otto Titutz Blati. Sau đó nó đã được cải tiến như hiện nay. Việc đấu nối công tơ điện là một trong những thao tác cơ bản nhất trong kỹ thuật điện và SUNWON sẽ hướng dẫn bạn cách thực hiện đúng trong bài viết này mà không cần phải thuê thợ điện.

Quy định chung về lắp đặt:

• Phải được lắp đặt ở nơi được bảo vệ khỏi điều kiện khác nhau của thời tiết. Thông thường nó sẽ được lắp đặt trong các hộp nhựa không cháy có khe kính đọc số.
• Lắp đặt cố định ở độ cao 0.8 – 1.7 m.
• Công tơ được nối bằng dây đồng có tiết diện tương ứng với tải dòng điện lớn nhất. Tiết diện tối thiểu để đấu nối trong phạm vi dân dụng là dây 2.5 mm²  (đối với mạng điện 1 pha).
• Các dây dẫn phải được cách điện.
• Với mạng một pha, ngày xác minh trạng thái hoạt động tốt của đồng hồ phải dưới 2 năm, với mạng 3 pha là 1 năm.

II. Sơ đồ đấu công tơ điện 1 pha, 3 pha

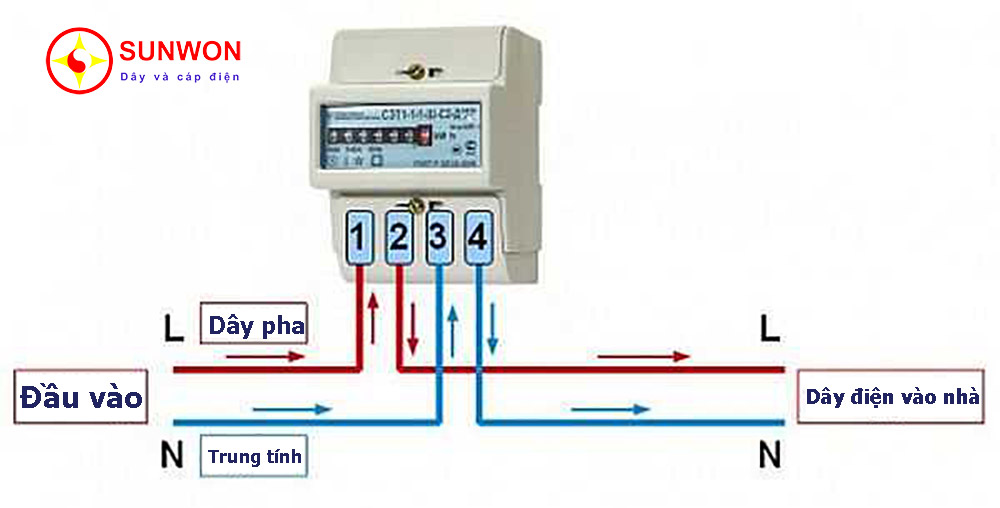

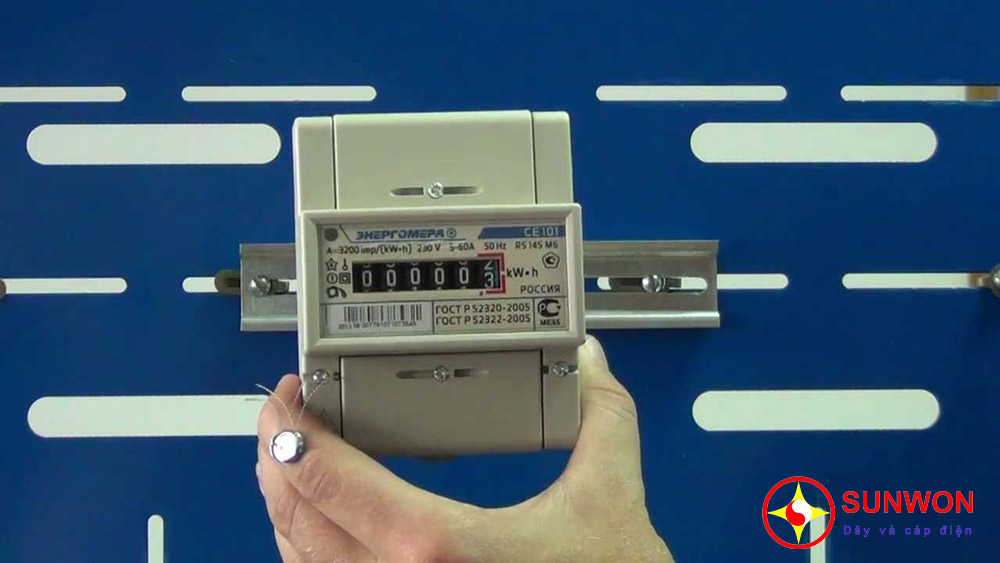

1. Đấu đồng hồ điện 1 pha

Sơ đồ kết nối của điện 1 pha khá đơn giản mặc dù ngày nay có rất nhiều loại đồng hồ khác nhau được sản xuất nhưng theo quy luật, các thiết bị đầu cuối đều được sắp xếp theo cùng một quy định như hình dưới, chỉ có 4 điểm đầu cuối của dây.

1. Dây pha (Line) được kết nối với đầu cuối 1 và 2. Dây pha của dây đầu vào nối với đầu cuối 1, dây pha đến người tiêu dùng thì đi ra từ đầu cuối 2. Dây pha ở đầu tải phải được nối trước sau đó mới đấu nối dây pha đầu vào.
2. Dây trung tính (Neutral) được nối với đầu 3 và 4 theo cách tương tự. Đấu nối dây trung tính ở đầu cuối 4 trước sau đó là 3.

Lỗi phổ biến nhất khi kết nối là dây pha, dây trung tính được kết nối với hai đầu cuối 1 và 2, kết quả là đoản mạch. Cần lưu ý mỗi điểm đầu cuối có 2 vít lần lượt để đảm bảo tiếp điểm vẫn chắc chắn sau nhiều năm nên để đấu nối đúng thì trước tiên bạn cần tháo cả 2 ốc vít rồi đấu dây.

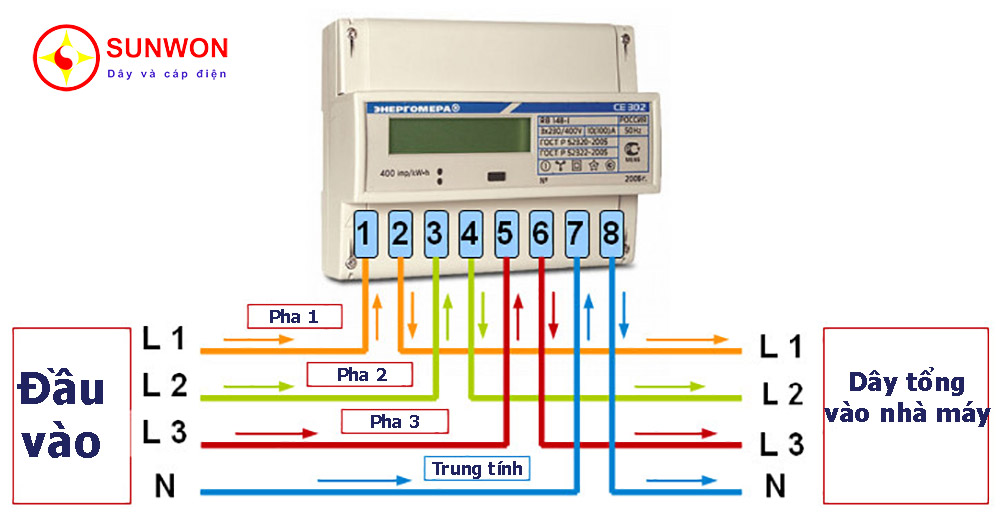

2. Đấu đồng hồ điện 3 pha

Có 3 pha trong mạch điện 380V dùng cho các nhà máy, xưởng sản xuất và đồng hồ loại này chỉ khác loại 1 pha ở số lượng điểm đầu cuối, trong đó đầu vào và đầu ra của từng pha và trung tính được đặt theo cặp (3*2+1*2) = 8 điểm đầu cuối). Pha 1 đi vào tiếp điểm đầu tiên, đầu ra của nó ở tiếp điểm thứ 2, tương tự như vậy pha 2 có đầu vào ở tiếp điểm thứ 3 và đầu ra của nó ở tiếp điểm thứ 4…

Các pha phải được kết nối theo một thứ tự nhất định, nếu không đồng hồ sẽ không hoạt động. Nếu bạn không có thiết bị xác định pha thì sử dụng phương pháp “vọc” (nghịch), nếu thiết bị không hoạt động thì ngắt điện áp và đổi pha, Dây nối đất (nếu có) được kết nối trực tiếp với đầu cuối nối đất trên bảng điện. Một điều thú vị nữa là nếu bạn chỉ kết nối 1 trong 3 pha cộng với dây trung tính vào đồng hồ 3 pha thì nó vẫn hoạt động bình thường.

Khó khăn chính khi đấu nối là kích thước và số lượng dây, phải có thêm diện tích trong bảng điều khiển để 8 dây có tiết diện đủ lớn có thể lắp đặt vừa vặn không bị gấp khúc hoặc căng.
