Dây 4.0 Chịu Tải Bao Nhiêu kW?

 “Dây 4.0 chịu tải bao nhiêu kW?“ Bài viết này được thực hiện bởi đội ngũ kỹ sư công nghệ tại Dây cáp điện SUNWON (Công ty Cổ phần Thiết bị Điện Hàn Quốc), dựa trên các tiêu chuẩn kỹ thuật hiện hành như TCVN 5935-1 / IEC 60502-1 và TCVN 6610 (IEC 60227). Chúng tôi sẽ phân tích chuyên sâu từ công thức toán lý, các yếu tố ảnh hưởng thực tế đến bảng tra công suất chịu tải chi tiết của dây 4.0 mm² trong lưới điện 1 pha và 3 pha.

1. Trả Lời Nhanh: Dây Điện 4.0 Chịu Tải Bao Nhiêu kW?

Căn cứ kỹ thuật: Dây điện 4.0 (dây có tiết diện ruột dẫn bằng đồng S = 4 mm²) của SUNWON có dòng điện định mức (Iđm) dao động từ 24A đến 38A tùy thuộc vào kết cấu lõi (đơn cứng hay mềm), loại chất cách điện (PVC hay XLPE) và phương thức lắp đặt (đi âm tường, lồng trong ống ghen, hay đi nổi).

Dưới đây là công suất chịu tải an toàn (khuyến nghị hiệu suất tải tối đa 80% để đảm bảo tuổi thọ dây):

• Hệ thống điện 1 pha (220V): Dây 4.0 chịu tải an toàn từ 4.2kW đến 5.5kW (tương đương công suất thiết bị tối đa khoảng 4,200W – 5,500W).
• Hệ thống điện 3 pha (380V): Cáp 4.0 chịu tải an toàn từ 13kW đến 16kW (phụ thuộc vào hệ số công suất cosφ của động cơ).

2. Bản Chất Kỹ Thuật Của Dây Điện 4.0 SUNWON

Để hiểu tại sao dây 4.0 có thể chịu được dải công suất trên, chúng ta cần bóc tách cấu trúc vật liệu và các thông số hình học của loại dây này theo tiêu chuẩn chế tạo tại nhà máy SUNWON (được chuyển giao công nghệ từ Hàn Quốc, vận hành theo chứng nhận chất lượng ISO 9001:2015).

2.1. Khái niệm dây 4.0 là gì?

Dây 4.0 (hay thường gọi trong giới kỹ thuật là dây 4 ly, dây 4 mm²) là loại dây có tiết diện danh định của ruột dẫn điện bằng đồng (Cu) là 4 mm². Tiết diện này không phải là đường kính tổng của sợi dây, mà là tổng diện tích mặt cắt ngang của các sợi đồng truyền tải điện bên trong.

2.2. Phân loại cấu trúc và vật liệu cách điện

Khả năng chịu dòng và chịu nhiệt của dây phụ thuộc lớn vào vật liệu bọc ngoài. Tại nhà máy SUNWON, dòng dây 4.0 chủ yếu chia thành:

• Dây điện dân dụng dân dụng (TCVN 6610 – IEC 60227): Thường sử dụng cách điện PVC (Polyvinyl Chloride). Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70°C.
• Cáp điện lực hạ thế (TCVN 5935-1 – IEC 60502-1): Thường sử dụng cách điện XLPE (Cross-linked Polyethylene) cao cấp. Vật liệu này giúp nâng nhiệt độ làm việc dài hạn cho phép của ruột dẫn lên tới 90°C, giúp tăng đáng kể dòng điện định mức và khả năng chịu tải.

3. Cơ Sở Khoa Học: Công Thức Tính Công Suất Chịu Tải Của Dây 4.0

Trong kỹ thuật cơ điện M&E, chúng ta không tính toán dựa trên cảm tính. Mối quan hệ giữa tiết diện dây (S), dòng điện (I), điện áp (U) và công suất (P) được xác định thông qua toán lý nghiêm ngặt.

Bước 1: Xác định dòng điện định mức dựa trên mật độ dòng điện (J)

Công thức kinh nghiệm kinh điển áp dụng trong điều kiện dân dụng: I = S × J

• Trong đó S = 4 mm².
• Đối với ruột dẫn bằng đồng tinh chất (độ tinh khiết đạt 99.99% như phôi đồng SUNWON sử dụng), mật độ dòng điện kinh tế an toàn thường chọn J = 6 A/mm².
• Suy ra: Ian toàn = 4 × 6 = 24A.

Tuy nhiên, trong các catalog kỹ thuật của SUNWON, dòng điện định mức thực tế (Iđm) được đo đạc trong phòng thí nghiệm đạt chuẩn Quatest luôn cao hơn (từ 28A đến 38A) nhờ công nghệ bện lõi chặt và khả năng giải nhiệt cao của lớp bọc cách điện.

Bước 2: Tính công suất tải (P) cho mạng điện 1 pha (220V)

Công thức tính công suất tiêu thụ: P = U × I × cosφ

• U: Điện áp định mức lưới điện dân dụng Việt Nam (220V).
• I: Dòng điện cho phép của dây 4.0 (Giả định chọn mức trung bình lắp đặt âm tường là 28A).
• cosφ: Hệ số công suất của các thiết bị điện. Với thiết bị thuần trở (bếp từ, bình nóng lạnh), cosφ ≈ 1. Với các thiết bị có động cơ (điều hòa, tủ lạnh), cosφ ≈ 0.8.

Tính toán thực tế với thiết bị sinh nhiệt (cosφ = 1): P = 220 × 28 × 1 = 6160W = 6.16 kW

Để đảm bảo hệ thống vận hành liên tục không bị phát nhiệt, rò rỉ điện và phòng tránh hiện tượng sụt áp, các kỹ sư luôn áp dụng hệ số an toàn k = 0.8 (chỉ chạy tối đa 80% khả năng của dây): Pan toàn = 6.16 × 0.8 ≈ 4.93 kW

Bước 3: Tính công suất tải (P) cho mạng điện 3 pha (380V)

Đối với dòng điện 3 pha cân bằng (thường dùng cho các nhà xưởng, động cơ bơm, thang máy), công thức được tính như sau: P = √3 × U × I × cosφ

• U: Điện áp dây (380V).
• I: Dòng điện định mức cho phép (ví dụ cáp cáp tải hạ thế CXV 4.0 đi trong ống ghen có I = 32A).
• cosφ: Hệ số công suất trung bình điện công nghiệp chọn 0.8.

Tính toán: P = 1.732 × 380 × 32 × 0.8 = 16,848W ≈ 16.85 kW

4. Bảng Tra Khả Năng Chịu Tải Chi Tiết Của Dây 4.0 SUNWON

Để thuận tiện cho việc thiết kế bóc tách khối lượng vật tư công trình, dưới đây là bảng tra cứu chính xác khả năng chịu tải của các dòng sản phẩm dây 4.0 mm² thương hiệu SUNWON:

Lưu ý kỹ thuật từ nhà sản xuất: Bảng số liệu trên áp dụng cho nhiệt độ môi trường tiêu chuẩn là 30°C đối với không khí và 20°C đối với đất. Nếu môi trường làm việc khắc nghiệt hơn, cần áp dụng hệ số hiệu chỉnh giảm dòng.

5. Các Yếu Tố Thực Tế Làm Thay Đổi Khả Năng Chịu Tải Của Dây 4.0

Trong thực tế thi công tại các dự án M&E, năng lực truyền tải của dây không cố định mà bị biến thiên bởi nhiều biến số môi trường và phương pháp lắp đặt.

5.1. Nhiệt độ môi trường xung quanh (Ambient Temperature)

Nhiệt độ càng cao, khả năng tản nhiệt của ruột đồng ra môi trường càng kém. Nếu dây điện 4.0 chạy trên mái tôn xưởng vào mùa hè, nhiệt độ môi trường có thể lên tới 45°C – 50°C. Lúc này, dòng điện định mức phải nhân với hệ số suy giảm k (thường từ 0.7 – 0.85).

5.2. Phương thức lắp đặt và số lượng dây đi chung ống

Khi luồn nhiều sợi dây 4.0 vào cùng một ống nhựa ghen dây điện, hiện tượng cộng hưởng nhiệt xảy ra. Theo tiêu chuẩn IEC 60364-5-52:

• Nếu đi 1 dây đơn độc lập: Hệ số nhóm bằng 1.0.
• Nếu bó chung 3 dây cùng chịu tải trong 1 ống: Hệ số nhóm giảm xuống còn 0.70.

5.3. Chiều dài tuyến dây và hiện tượng sụt áp (ΔU)

Khi dòng điện chạy trên quãng đường quá dài, điện trở của đồng (R = ρ × l / S) sẽ tạo ra độ sụt áp ở cuối nguồn.

• Khoảng cách < 30m: Có thể chọn dây 4.0 dựa sát theo dòng định mức trong bảng tra.
• Khoảng cách từ 50m – 100m: Bắt buộc phải tính toán sụt áp. Quy chuẩn xây dựng Việt Nam quy định độ sụt áp không được vượt quá 5%. Vì vậy, một phụ tải 4kW ở khoảng cách 70m có thể sẽ phải nâng lên dây 6.0 mm² thay vì dây 4.0 mm² để tránh sụt áp, làm hại thiết bị.

6. Ứng Dụng Thực Tế: Dây 4.0 SUNWON Phù Hợp Cho Thiết Bị Nào?

Nhờ đặc tính chịu tải tầm trung rất linh hoạt, dây tiết diện 4.0 mm² là “xương sống” cho các nhánh tải nặng trong hộ gia đình và các trục phụ trợ trong cơ điện công nghiệp.

6.1. Trong hệ thống điện dân dụng gia đình

Dây 4.0 của SUNWON thường được khuyến nghị sử dụng cho các hạng mục sau:

• Đường trục chính (Main Feeders): Cáp nguồn từ tủ điện tổng (MSB) tầng đến các tủ điện nhánh của từng phòng lớn.
• Bếp từ đôi, bếp từ ba: Các dòng bếp nhập khẩu Châu Âu thường có tổng công suất cực đại từ 3.5 kW đến 4.8 kW, dây 4.0 luồn ống âm tường hoàn toàn đáp ứng tốt cấu hình này.
• Hệ thống điều hòa không khí công suất lớn: Thích hợp cho điều hòa cây, điều hòa âm trần Cassette công suất từ 24,000 BTU đến 36,000 BTU (công suất điện tiêu thụ khoảng 2.5 kW – 3.5 kW).
• Bình nóng lạnh/Máy nước nóng trung tâm (Heat Pump): Đảm bảo an toàn tuyệt đối khi thiết bị khởi động dòng ngắt hoặc đun công suất cao liên tục.

6.2. Trong hệ thống cơ điện M&E và nhà xưởng công nghiệp

• Cấp nguồn cho các máy móc, động cơ 3 pha công suất nhỏ dưới 11kW (như máy tiện, máy phay, máy cắt mini, bơm nước cứu hỏa công suất trung bình).
• Trục liên kết hệ thống chiếu sáng nhà xưởng dải rộng.

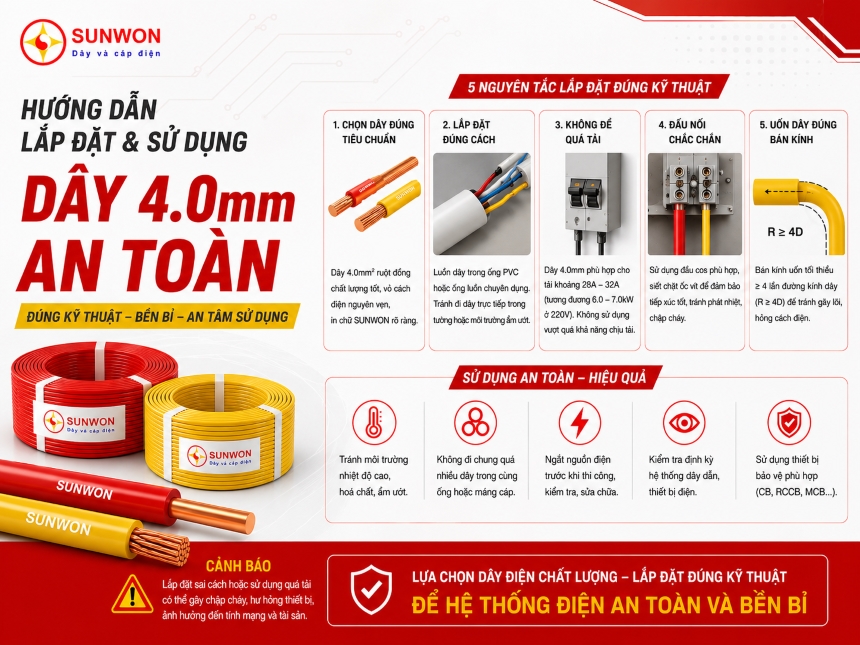

7. Hướng Dẫn Lắp Đặt Và Sử Dụng Dây 4.0 An Toàn, Đúng Kỹ Thuật

Để tối ưu hóa hiệu suất chịu tải của dây 4.0 SUNWON và triệt tiêu hoàn toàn nguy cơ chập cháy điện, các kỹ sư cần tuân thủ nghiêm ngặt quy trình kỹ thuật sau:

1. Lựa chọn Aptomat (CB/MCB) bảo vệ tương thích: Đây là lỗi rất nhiều thợ điện phổ thông mắc phải. Dây 4.0 chịu dòng an toàn khoảng 24A – 28A khi đi âm tường, do đó bạn phải chọn Aptomat loại 25A hoặc tối đa là 32A. Tuyệt đối không chọn CB 40A hay 50A cho dây 4.0 vì khi dòng tải vượt quá ngưỡng chịu đựng của dây (gây nóng, chảy vỏ), CB vẫn chưa đủ ngưỡng để ngắt, dẫn đến hỏa hoạn.
2. Kỹ thuật đấu nối (Bấm đầu cos): Ruột dẫn dây 4.0 của SUNWON gồm nhiều sợi đồng bện chặt xoắn đồng tâm. Khi đấu nối vào CB hoặc cầu đấu (Terminal), bắt buộc phải sử dụng đầu cos kim hoặc cos tròn phù hợp, dùng kìm bấm cos chuyên dụng để ép chặt. Việc vặn xoắn thủ công bằng tay dễ tạo ra các khe hở không khí, gây ra hiện tượng phóng điện hồ quang và sinh nhiệt tại điểm tiếp xúc (lỗi move điện).
3. Bán kính uốn cong tiêu chuẩn: Khi đi dây trong các góc tường hoặc máng cáp, không được gập gãy dây đột ngột. Bán kính uốn cong tối thiểu của dây cách điện PVC thông thường phải bằng 4 đến 6 lần đường kính ngoài của dây để tránh làm nứt rách lớp vỏ bảo vệ và biến dạng ruột đồng bên trong.

8. Tại Sao Nên Chọn Dây Cáp Điện SUNWON Cho Công Trình Của Bạn?

Giữa thị trường dây cáp điện cạnh tranh khốc liệt, dòng sản phẩm SUNWON do Công ty Cổ phần Thiết bị Điện Hàn Quốc sản xuất khẳng định vị thế nhờ chất lượng vượt trội:

• Vật liệu tinh khiết: Ruột đồng sử dụng phôi đồng nhập khẩu chất lượng cao, độ dẫn điện đạt tiêu chuẩn quốc tế, giúp giảm thiểu tối đa tổn thất điện năng (I²R) và hạ thấp nhiệt lượng phát sinh.
• Vỏ cách điện cao cấp: Nhựa cách điện PVC, XLPE và các dòng nhựa chậm cháy, chống cháy (LSZH) được kiểm định nghiêm ngặt, chịu nhiệt tốt, không bị giòn gãy hay lão hóa sau hàng chục năm âm tường.
• Đầy đủ chứng nhận pháp lý: Toàn bộ sản phẩm đạt tiêu chuẩn chất lượng Việt Nam (TCVN), tiêu chuẩn quốc tế (IEC), và có đầy đủ giấy tờ chứng nhận xuất xưởng (CO/CQ), đáp ứng hoàn hảo các tiêu chuẩn khắt khai của cục PCCC đối với các dự án lớn.

Kết Luận

Tóm lại, câu trả lời chính xác cho câu hỏi “Dây 4.0 chịu tải bao nhiêu kW” nằm ở dải công suất an toàn từ 4.2 kW đến 5.5 kW (đối với điện 1 pha 220V). Việc nắm rõ các thông số kỹ thuật, áp dụng đúng hệ số giảm tải theo môi trường và phương pháp đi dây không chỉ giúp hệ thống điện vận hành ổn định mà còn bảo vệ an toàn tính mạng và tài sản của người sử dụng.

Nếu bạn đang băn khoăn về giải pháp thiết kế điện, tính toán tiết diện dây hay cần nhận Bảng báo giá dây cáp điện SUNWON mới nhất với mức chiết khấu hấp dẫn cho dự án, hãy liên hệ ngay với chúng tôi qua nút báo giá góc phải nhé.
