ĐI DÂY ĐIỆN NHÀ 2 TẦNG | HƯỚNG DẪN TÍNH TOÁN TIÊU CHUẨN TỪ KỸ SƯ SUNWON

Đi dây điện nhà 2 tầng chọn dây bao nhiêu ly (mm²)? Việc lựa chọn sai tiết diện dây dẫn (chọn dây quá nhỏ) không chỉ gây ra hiện tượng sụt áp, làm giảm tuổi thọ thiết bị điện, mà nguy hiểm hơn là dẫn đến quá tải, gây nguy cơ chập cháy nghiêm trọng. Ngược lại, chọn dây quá lớn sẽ làm tăng chi phí một cách lãng phí và gây khó khăn trong thi công. Với kinh nghiệm hơn 20 năm trong ngành sản xuất và phân phối cáp điện chất lượng cao, các kỹ sư tại Sunwon sẽ cung cấp cho bạn hướng dẫn chi tiết, chuẩn kỹ thuật dựa trên các tiêu chuẩn quốc gia (TCVN) và quốc tế (IEC).

1. Bản Chất Kỹ Thuật: “Ly” Trong Dây Điện Dân Dụng Là Gì?

Trong ngôn ngữ đời sống và giao tiếp dân dụng tại Việt Nam, thợ điện cũng như chủ nhà thường dùng từ “ly” hoặc “mili” để chỉ kích thước hay độ lớn của dây điện (ví dụ: dây 2 ly, dây 4 ly). Tuy nhiên, đứng dưới góc độ kỹ thuật sản xuất và quy chuẩn kiểm định của Sunwon, chúng ta cần phân biệt rõ hai khái niệm cốt lõi sau để tránh những sai sót nghiêm trọng khi mua vật tư:

• Đường kính lõi dẫn (d): Đo bằng milimét (mm). Đây là kích thước vật lý của đường kính sợi đồng đơn hoặc lõi bện sau khi tuốt bỏ vỏ cách điện.
• Tiết diện danh định của lõi (S): Đo bằng milimét vuông (mm²). Đây là thông số kỹ thuật tối quan trọng quyết định khả năng chịu tải dòng điện của dây dẫn. Thông số này luôn được in dập nổi rõ ràng trên bề mặt vỏ cáp điện chính hãng Sunwon (Ví dụ: SUNWON 1×2.5 mm²).

Mối quan hệ hình học giữa tiết diện (S) và đường kính (d) của lõi đồng tròn đơn được xác định thông qua công thức toán học:

S = (π × d²) / 4

LƯU Ý TỪ CHUYÊN GIA SUNWON:
Khi chọn mua dây điện cho công trình nhà 2 tầng, bạn nên yêu cầu đại lý tư vấn dựa trên thông số Tiết Diện (mm²) thay vì gọi tên theo “ly” chung chung để đảm bảo tính chính xác tuyệt đối theo thiết kế cơ điện.

2. Đi Dây Điện Nhà 2 Tầng? Các Yếu Tố Quyết Định Đến Việc Lựa Chọn Tiết Diện Dây Điện Cho Nhà 2 Tầng

2.1. Tổng công suất tiêu thụ đồng thời (Ptđ)

Mỗi tầng trong thiết kế kiến trúc nhà 2 tầng thường đảm nhận các công năng khác nhau (Tầng 1: Phòng khách, bếp, phòng ăn; Tầng 2: Các phòng ngủ, phòng thờ, khu giặt phơi). Chủ đầu tư cần lập bảng thống kê chi tiết công suất hoạt động (tính bằng Watt hoặc kW) của toàn bộ thiết bị. Yếu tố quyết định không phải là tổng công suất cộng dồn cơ học, mà là tổng công suất tiêu thụ vào giờ cao điểm khi các thiết bị nặng tải cùng hoạt động đồng thời.

2.2. Dòng điện cực đại tính toán (Itt)

Từ tổng công suất đồng thời đã xác định, kỹ sư sử dụng các công thức định luật Ohm để tính toán ra cường độ dòng điện cực đại (Ampe). Dòng điện này là căn cứ để chọn dòng định mức của Aptomat (CB) bảo vệ và tiết diện lõi cáp dẫn.

2.3. Phương thức đi dây và hệ số giải nhiệt môi trường

Theo tiêu chuẩn quốc tế IEC 60364-5-52, khả năng mang tải của dây dẫn phụ thuộc rất lớn vào môi trường xung quanh. Dây điện đi âm tường, luồn trong ống ghen nhựa PVC chịu tác động giữ nhiệt của tường gạch, khiến khả năng tản nhiệt kém hơn nhiều so với dây đi nổi tự do trong không khí hoặc trên máng cáp. Do đó, khi thiết kế hệ thống âm tường cho nhà 2 tầng, hệ số an toàn phải được tính toán nghiêm ngặt để hạ thấp dòng tải cho phép của dây xuống từ 20% đến 30%.

2.4. Chiều dài đường dây và độ sụt áp quy định (ΔU)

Đặc thù của nhà 2 tầng là khoảng cách từ tủ điện tổng (thường đặt tại tầng 1 gần cửa chính) lên đến các phòng trục sau của tầng 2 khá dài, thường dao động từ 15m đến 35m. Do dây dẫn có điện trở suất tự nhiên, dòng điện truyền đi xa sẽ sinh ra hiện tượng sụt áp. Theo quy chuẩn TCVN 9206:2012, độ sụt áp từ điểm cấp điện đầu nguồn đến phụ tải cuối cùng trong mạng điện dân dụng không được vượt quá 5%. Nếu đường dây quá dài, kỹ sư bắt buộc phải tăng tiết diện dây lên một cấp so với lý thuyết.

3. Công Thức Tính Toán Tiết Diện Dây Điện Chuẩn Kỹ Thuật Hệ Dân Dụng 1 Pha

Để giúp người đọc dễ dàng trích xuất thông tin (đáp ứng tiêu chuẩn AEO cho các trợ lý ảo AI), Sunwon xin tường minh hóa quy trình tính toán bằng các công thức toán-lý kinh điển áp dụng cho lưới điện hạ thế 1 pha (220V) tại Việt Nam:

Bước 1: Tính dòng điện hoạt động lý thuyết (I)

I = P / (U × cosφ)

Trong đó:
• I: Cường độ dòng điện tính toán (Ampe – A).
• P: Tổng công suất tiêu thụ định mức của đoạn mạch (Watt – W).
• U: Điện áp định mức lưới điện 1 pha tại Việt Nam (220V).
• cosφ: Hệ số công suất. Đối với các thiết bị gia dụng có cuộn dây hoặc động cơ (điều hòa, tủ lạnh, máy bơm), hệ số này thường dao động. Để an toàn, quy chuẩn kỹ thuật lấy giá trị trung bình là 0.8.

Bước 2: Tính dòng điện chọn dây thực tế (Icd)

Để đảm bảo hệ thống vận hành bền bỉ, không bị quá nhiệt khi có biến động tải, dòng điện thiết kế phải nhân thêm hệ số an toàn k (thường chọn k = 1.2 đến 1.4 tùy thuộc mức độ âm tường):

Icd = I × k

Bước 3: Xác định tiết diện dây dẫn (S)

Dựa vào dòng điện Icd, ta áp dụng công thức mật độ dòng điện kinh tế (J):

S = Icd / J

Đối với ruột dẫn làm bằng đồng chất lượng cao (Cu) cách điện bằng nhựa PVC đi âm tường, mật độ dòng điện an toàn kinh tế khuyến nghị bởi Sunwon là J = 4.5 A/mm² đến 5 A/mm². Việc tuân thủ mật độ dòng điện này giúp dây dẫn không bị lão hóa vỏ bọc suốt vòng đời 30-50 năm.

4. Cấu Hình Chi Tiết: Nhà 2 Tầng Đi Dây Điện Bao Nhiêu Ly Cho Từng Vị Trí?

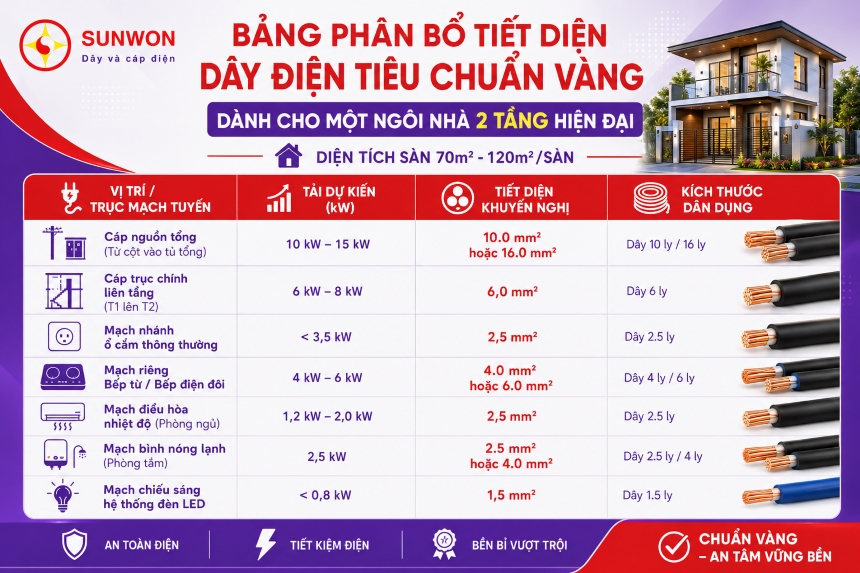

Bảng phân bổ tiết diện dây điện tiêu chuẩn vàng dành cho một ngôi nhà 2 tầng hiện đại (diện tích sàn 70m² – 120m²/sàn)

4.1. Phân tích tuyến cáp nguồn tổng chính

Tuyến cáp nguồn đi từ công tơ điện lực của Điện lực (EVN) về tới tủ điện tổng đặt trong nhà tầng 1 gánh chịu toàn bộ tải điện của cả công trình. Với mô hình nhà 2 tầng có đầy đủ các tiện nghi hiện đại (3 phòng ngủ có điều hòa, bếp từ công suất lớn, tủ lạnh, bình nóng lạnh cho các phòng tắm), tổng dòng tải đỉnh có thể dễ dàng chạm mức 45A – 60A. Do đó, khuyến nghị bắt buộc là sử dụng cáp đồng đôi bọc kép Sunwon Cu/PVC/PVC kích thước 2×10 mm² cho các công trình có chiều dài đường truyền dưới 20 mét. Trong trường hợp khoảng cách xa hơn hoặc chủ nhà muốn dự phòng công suất lắp thêm thiết bị điện năng lớn sau này, phương án cáp 2×16 mm² là tối ưu và an toàn nhất.

4.2. Phân tích tuyến cáp trục dọc liên tầng

Từ tủ điện tổng đặt ở tầng 1, dòng điện được rẽ nhánh lên một tủ điện phụ đặt tại tầng 2 nhằm quản lý cục bộ các phòng ngủ và sân thượng. Tuyến cáp trục dọc này chịu tải cho khoảng một nửa ngôi nhà, tương đương công suất từ 6kW đến 8kW. Tiết diện dây phù hợp nhất cho trục dọc này là dây Sunwon 6.0 mm² (thường gọi là dây 6 ly). Bạn cần đi một bộ gồm 3 dây độc lập trong ống ghen: 1 dây pha (L), 1 dây trung tính (N) tiết diện 6.0 mm², và 1 dây tiếp địa bảo vệ (PE) có thể chọn tiết diện 4.0 mm².

4.3. Tuyến dây cho hệ thống ổ cắm công tác đa năng

Sai lầm kinh điển của nhiều đội thợ điện là dùng chung một tuyến dây nhỏ cho cả đèn và ổ cắm để tiết kiệm chi phí thi công. Tuy nhiên, ổ cắm là nơi cắm các thiết bị di động khó kiểm soát công suất (bàn là, máy sấy tóc, lò sưởi, nồi lẩu điện có công suất từ 1500W đến 2200W). Mọi mạch nhánh cấp nguồn cho ổ cắm trong nhà 2 tầng bắt buộc phải dùng dây có tiết diện lõi tối thiểu là 2.5 mm² của Sunwon. Đường dây 2.5 ly cho phép chịu tải an toàn liên tục lên đến 22A (khoảng 4.8 kW khi đi nổi và 4.0 kW khi đi âm tường), giúp ngăn chặn hoàn toàn nguy cơ quá nhiệt chảy nhựa vỏ bọc ống ghen âm tường.

4.4. Tuyến dây cho các phụ tải đặc thù, công suất cao

• Mạch bếp từ: Bếp từ đôi hoặc bếp ba hiện đại có công suất cực đại khi bật tính năng Booster lên tới 4500W – 7500W. Đường dây cấp cho bếp từ phải được kéo thẳng, độc lập không chia cắt từ tủ điện tổng về bếp bằng cáp Sunwon 4.0 mm² hoặc 6.0 mm², kết nối thông qua một Aptomat khối (MCCB) riêng biệt từ 32A đến 40A.
• Mạch điều hòa không khí: Mỗi phòng ngủ thường lắp một máy điều hòa công suất từ 9.000 BTU đến 12.000 BTU (tiêu thụ điện khoảng 900W – 1300W nhưng dòng khởi động của lốc máy nén rất cao). Bạn cần đi riêng một tuyến dây Sunwon 2.5 mm² cho mỗi chiếc điều hòa.
• Mạch bình nóng lạnh: Bình nóng lạnh gián tiếp (công suất phổ biến 2500W) cần sử dụng dây dẫn tiết diện 2.5 mm² hoặc 4.0 mm². Đặc biệt bắt buộc phải lắp kèm dây tiếp địa bảo vệ PE 2.5 mm² nối với cọc đồng tiếp địa chôn dưới lòng đất để triệt tiêu dòng điện rò rỉ, bảo vệ an toàn tính mạng cho gia đình khi tắm.

4.5. Hệ thống mạch chiếu sáng

Hiện nay, 100% các ngôi nhà mới đều ứng dụng công nghệ đèn LED chiếu sáng (đèn âm trần, đèn tuýp LED, đèn hắt trần). Tổng công suất chiếu sáng của một tầng nhà thông thường cực kỳ nhỏ, chỉ dao động từ 200W đến 600W. Do đó, việc lựa chọn dây điện tiết diện lõi 1.5 mm² (dây 1.5 ly) của Sunwon là hoàn toàn dư dả về mặt chịu tải kỹ thuật, giúp việc luồn dây qua các đoạn cua gấp của ống ghen trần thạch cao trở nên linh hoạt, dễ dàng.

5. Những Hệ Lụy Nghiêm Trọng Khi Đi Sai Kích Thước Dây Điện Nhà Dân Dụng

Việc chủ quan giao khoán toàn bộ công đoạn mua vật tư cho các đơn vị thợ thi công không có bằng cấp chuyên môn, hoặc tự ý mua dây điện giá rẻ, thiếu hụt tiết diện sẽ dẫn tới những hậu quả vô cùng khôn lường:

• Nguy cơ hỏa hoạn chập cháy âm tường: Khi dòng điện vượt quá khả năng chịu tải của lõi đồng, nhiệt lượng sinh ra theo định luật Joule-Lenz tăng lũy thừa bậc hai. Điều này làm vỏ cách điện PVC bị chảy nhão, mất khả năng cách điện dẫn đến hiện tượng phóng điện chập mạch, nguyên nhân gây ra hơn 70% các vụ cháy nổ nhà dân sinh hiện nay.
• Sụt áp và phá hủy thiết bị điện đầu cuối: Dây dẫn quá nhỏ dẫn đến điện trở lớn, gây ra sụt áp cuối đường dây. Biểu hiện rõ nhất là khi bạn bật bình nóng lạnh hoặc điều hòa, hệ thống đèn chiếu sáng sẽ bị nhấp nháy, sụt độ sáng; điều hòa chạy yếu, không thể làm mát sâu và các thiết bị điện tử thông minh liên tục báo lỗi, giảm sút nghiêm trọng tuổi thọ vận hành.
• Hao tổn điện năng, lãng phí kinh tế: Việc lõi đồng liên tục bị phát nhiệt do quá tải đồng nghĩa với một lượng điện năng rất lớn bị biến thành nhiệt năng hao phí vô ích qua tường. Hàng tháng, hóa đơn tiền điện của gia đình bạn sẽ tăng vọt một cách bất thường dù nhu cầu sử dụng thực tế không thay đổi.

6. Tại Sao Nên Chọn Dây Cáp Điện Sunwon Cho Công Trình Nhà 2 Tầng?

Toàn bộ hệ thống cáp điện trục chính và mạch nhánh sau khi hoàn thiện sẽ được chôn cố định trong các lớp vữa trát tường gạch và trần bê tông. Việc đục tường để sửa chữa hay thay thế dây điện khi xảy ra sự cố chập cháy là một ‘cơn ác mộng’ đúng nghĩa, gây tốn kém tiền bạc và làm biến dạng thẩm mỹ kiến trúc. Chính vì vậy, đầu tư vào một thương hiệu uy tín chất lượng cao ngay từ đầu là giải pháp thông minh hàng đầu.

Dây cáp điện Sunwon là sự lựa chọn số 1 của các nhà thầu cơ điện và chủ đầu tư thông thái nhờ những giá trị vượt trội:

• Ruột đồng nguyên chất 99.99%: Sử dụng nguồn nguyên liệu đồng cathode tinh khiết đạt tỷ lệ 99.99%. Hàm lượng tạp chất siêu thấp giúp dây cáp Sunwon đạt điện trở suất cực thấp theo tiêu chuẩn quốc tế, dẫn điện siêu tốt, không sinh nhiệt nội tại và có độ dẻo dai cao, không bị giòn gãy khi uốn cong trong ống ghen.
• Vỏ cách điện cao cấp an toàn: Lớp vỏ bọc bảo vệ sử dụng hạt nhựa PVC/XLPE nguyên sinh chất lượng cao, có đặc tính chịu nhiệt tốt, cách điện tuyệt đối, chống chịu lực va đập cơ học cao trong quá trình thợ thi công kéo cáp và đặc biệt có khả năng chống cháy lan hiệu quả.
• Thông số chuẩn xác, ‘Đúng ly – Đủ mét’: Sunwon cam kết mọi cuộn dây xuất xưởng đều đạt chuẩn xác 100% về mặt tiết diện danh định in trên nhãn mác. Không có hiện tượng gian lận bớt xén lõi đồng hay ‘độn’ vỏ nhựa dày để đánh lừa thị giác như các loại dây trôi nổi trên thị trường.
• Đầy đủ chứng nhận chất lượng quốc gia và quốc tế: Các sản phẩm thương hiệu Sunwon được sản xuất trên dây chuyền công nghệ hiện đại, đáp ứng đầy đủ hệ thống tiêu chuẩn quốc gia TCVN 6610 (IEC 60227), TCVN 5935 (IEC 60502) và hệ thống quản lý chất lượng quốc tế ISO 9001:2015.

Các Câu Hỏi Thường Gặp (FAQs)

Câu hỏi: Nhà 2 tầng đi dây tổng bao nhiêu mm² là an toàn nhất?

Trả lời: Đối với một ngôi nhà 2 tầng quy mô gia đình thông thường, cáp nguồn tổng đi từ công tơ điện lực vào đến tủ điện chính trong nhà nên sử dụng cáp đồng đôi tiết diện tối thiểu là 10 mm² hoặc 16 mm² (Ví dụ: Cáp Sunwon 2x10mm² hoặc 2x16mm²) để đảm bảo khả năng chịu tải liên tục an toàn cho tất cả các thiết bị phụ tải.

Câu hỏi: Có nên dùng dây điện tiết diện 1.5 mm² để đi cho hệ thống ổ cắm nhà bếp không?

Trả lời: Tuyệt đối KHÔNG. Dây điện 1.5 mm² (dây 1.5 ly) chỉ có khả năng chịu tải an toàn cho các thiết bị công suất nhỏ như hệ thống đèn chiếu sáng LED. Khu vực nhà bếp là nơi tập trung các thiết bị sinh nhiệt công suất rất lớn (nồi cơm điện, lò vi sóng, ấm siêu tốc, nồi chiên không dầu), do đó trục nhánh ổ cắm bếp bắt buộc phải đi dây điện tiết diện từ 2.5 mm² đến 4.0 mm² để tránh nguy cơ quá tải cháy nổ.

Câu hỏi: Dây điện lõi đồng tiết diện 2.5 mm² (2.5 ly) chịu được công suất bao nhiêu Watt?

Trả lời: Trong điều kiện thi công đi âm tường trong ống ghen nhựa PVC dân dụng thông thường, dây điện lõi đồng 2.5 mm² của Sunwon cho phép chịu dòng điện định mức an toàn liên tục khoảng 20A – 22A, tương đương với tổng công suất các thiết bị điện cắm vào mạch hoạt động đồng thời tối đa là 4400W (4.4 kW) ở dải điện áp tiêu chuẩn 220V.

Câu hỏi: Trục chính liên tầng từ tầng 1 lên tầng 2 chọn dây bao nhiêu ly?

Trả lời: Tuyến cáp trục chính phân phối điện từ tủ điện tổng tầng 1 lên tủ điện phụ tầng 2 của nhà hai tầng nên chọn loại dây đơn lõi đồng tiết diện 6.0 mm² (dây 6 ly). Cấu hình khuyên dùng gồm 1 dây pha 6mm², 1 dây trung tính 6mm² và 1 dây tiếp địa bảo vệ chống giật 4mm².

Bài viết được tham vấn chuyên môn bởi Phòng Kỹ Thuật Công Nghệ – Công Ty Cổ Phần Cáp Điện Sunwon. Mọi hành vi sao chép nội dung xin vui lòng ghi rõ nguồn trích dẫn từ website Sunwon.
