Kéo điện 3 pha đi xa 200m chọn tiết diện dây bao nhiêu?

Kéo điện 3 pha đi xa 200m chọn tiết diện dây bao nhiêu là câu hỏi cốt lõi giúp hệ thống vận hành an toàn, tránh hao hụt điện năng và cháy nổ thiết bị. Bài viết này Sunwon sẽ cung cấp công thức tính sụt áp, bảng tra tiết diện cáp đồng/nhôm chuẩn kỹ thuật và giải pháp tối ưu chi phí cho công trình của bạn.

1. Kéo điện 3 pha đi xa 200m chọn tiết diện dây bao nhiêu là chuẩn?

Kéo điện 3 pha đi xa 200m chọn tiết diện dây bao nhiêu phụ thuộc trực tiếp vào công suất tải năng lượng (kW hoặc HP) và mức độ sụt áp cho phép (thường dưới 5%). Với phụ tải dân dụng/nghiệp nhẹ từ 10kW – 30kW, tiết diện dây đồng (Cu/PVC/XLPE) khuyên dùng dao động từ 10 mm² đến 35 mm²; nếu dùng dây nhôm (Al), tiết diện cần tăng lên từ 16 mm² đến 50 mm².

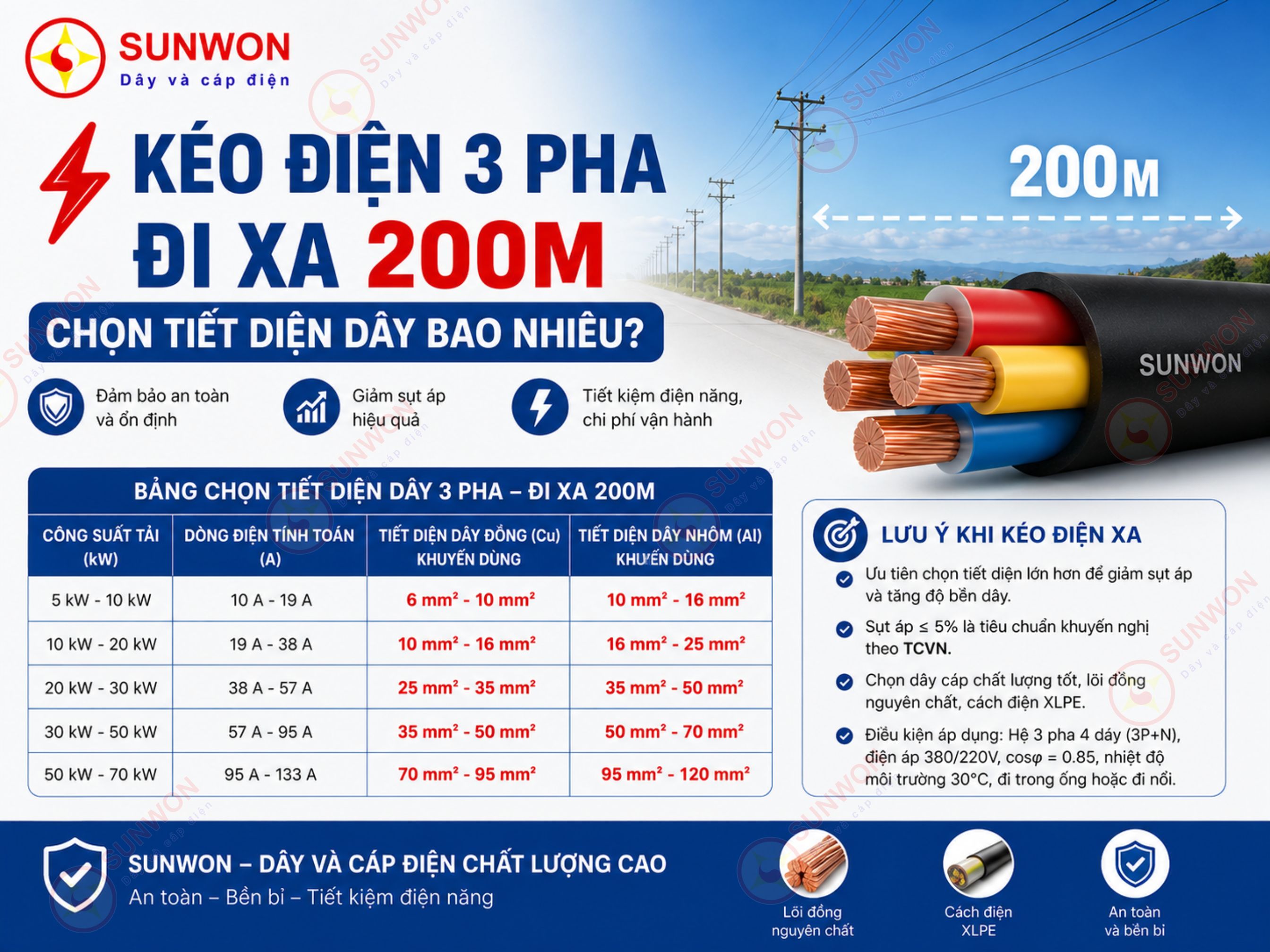

Dưới đây là bảng tra nhanh tiết diện dây điện 3 pha 380V truyền tải khoảng cách 200m (độ sụt áp ΔU ≤ 5%):

2. Tầm quan trọng của việc chọn đúng tiết diện dây khi kéo xa 200m

Việc tính toán chính xác tiết diện dây cáp điện 3 pha khi đi xa 200m giúp đảm bảo điện áp cuối nguồn ổn định, tối ưu chi phí đầu tư và ngăn ngừa rủi ro sự cố điện. Khoảng cách 200m là cự ly tương đối dài trong truyền tải hạ thế, nơi hiện tượng sụt áp thể hiện rất rõ rệt.

• Chống sụt áp vượt ngưỡng: Chiều dài dây càng lớn thì điện trở đường dây (R) càng cao. Nếu chọn dây quá nhỏ, điện áp ở cuối đường dây sẽ giảm mạnh khiến động cơ 3 pha bị nóng, yếu hoặc không thể khởi động.
• Tránh lãng phí và nguy cơ cháy nổ: Dây quá bé gây phát nhiệt mạnh làm lão hóa nhanh lớp cách điện PVC/XLPE, dẫn đến ngắn mạch. Ngược lại, dây quá lớn sẽ gây lãng phí chi phí vật tư và khó khăn trong thi công.
• Đảm bảo tuổi thọ thiết bị: Điện áp ổn định giúp các thiết bị điện 3 pha như máy nén, quạt công nghiệp, máy bơm vận hành đúng công suất thiết kế.

3. Công thức tính tiết diện dây điện 3 pha truyền tải xa 200m

Công thức chọn tiết diện dây điện 3 pha truyền tải xa 200m dựa trên phương pháp tính độ sụt áp cho phép và dòng điện chạy qua dây dẫn. Người thiết kế và thợ điện cần thực hiện theo 3 bước tiêu chuẩn sau:

Bước 1: Tính dòng điện làm việc lớn nhất (Itt)

Công thức tính dòng điện 3 pha (380V):

Itt = P / (√3 × U × cosφ)

• P: Công suất tổng hệ thống (W).
• U: Điện áp dây (380V).
• cosφ: Hệ số công suất (thường lấy từ 0.8 đến 0.85).

Bước 2: Tính độ sụt áp ΔU trên đường dây 200m

Độ sụt áp tuyệt đối được tính theo công thức:

ΔU = [√3 × I × L × (R0 × cosφ + X0 × sinφ)] / 1000

Để đảm bảo an toàn cho thiết bị, phần trăm sụt áp %ΔU = (ΔU / Un) × 100% không được vượt quá 5% (tương đương điện áp giảm không quá 19V trên lưới 380V).

Bước 3: Tính tiết diện dây dẫn tối thiểu (S)

Công thức đơn giản hóa theo điện trở suất:

S = (ρ × 2 × L × Itt) / ΔUcho phép

• ρ: Điện trở suất của vật liệu (ρCu ≈ 0.0178 Ω·mm²/m, ρAl ≈ 0.028 Ω·mm²/m).
• L: Khoảng cách kéo dây (200m).

4. Các yếu tố ảnh hưởng đến câu hỏi kéo điện 3 pha đi xa 200m chọn tiết diện dây bao nhiêu?

Các yếu tố chính ảnh hưởng đến việc kéo điện 3 pha đi xa 200m chọn tiết diện dây bao nhiêu bao gồm: chất liệu lõi dẫn, phương pháp lắp đặt, nhiệt độ môi trường và hệ số mở rộng tải tương lai.

• Chất liệu lõi dẫn (Đồng Cu vs Nhôm Al): Dây đồng có điện trở suất thấp hơn, dẫn điện tốt hơn, chịu lực kéo tốt hơn nên tiết diện nhỏ hơn dây nhôm cùng công suất.
• Môi trường và phương pháp đi dây: Dây đi âm đất (ngầm), luồn trong ống ghen hay treo trên không có khả năng tản nhiệt khác nhau. Dây đi ngầm tản nhiệt kém hơn đòi hỏi phải tăng tiết diện thêm 10% – 15%.
• Dòng khởi động của động cơ: Các thiết bị như máy bơm, máy nén khí khi khởi động trực tiếp (DOL) có dòng vọt cao gấp 5–7 lần dòng định mức, làm sụt áp tức thời nghiêm trọng nếu tiết diện dây quá sát ngưỡng.

5. Kinh nghiệm thực tế khi thi công kéo dây điện 3 pha đường dài 200m

Thi công kéo dây điện 3 pha đường dài 200m đòi hỏi tuân thủ nghiêm ngặt kỹ thuật rải dây, chọn vật tư phụ phụ trợ và tính toán khoảng dự phòng. Dưới đây là những lưu ý cốt lõi từ các chuyên gia thi công:

• Luôn cộng thêm 5 – 10% chiều dài dây: Khi kéo xa 200m, chiều dài thực tế bao gồm cả độ võng truyền tải, đoạn đấu nối vào tủ điện và góc cua. Bạn nên chuẩn bị khoảng 210m – 215m dây.
• Sử dụng cáp điện chất lượng cao Sunwon: Cáp điện Sunwon được chế tạo từ đồng tinh khiết 99.99%, vỏ bọc XLPE/PVC chống chọi tốt với thời tiết khắc nghiệt, giúp giảm thiểu điện trở, chống rò rỉ và tối ưu hóa độ sụt áp trên đường truyền dài.
• Sử dụng biện pháp khởi động mềm hoặc biến tần: Để tránh sụt áp đột ngột khi kéo điện đi xa 200m, nên trang bị bộ khởi động mềm cho các động cơ công suất lớn.
• Chọn cáp 4 ruột (3 dây pha + 1 dây trung tính): Đảm bảo cân bằng tải giữa các pha và an toàn chống dòng rò.

6. Giải pháp cáp điện Sunwon – Lựa chọn tối ưu cho công trình kéo xa 200m

Cáp điện Sunwon cung cấp giải pháp truyền tải điện năng toàn diện với lõi đồng/nhôm đạt chuẩn quốc tế, giúp giảm độ sụt áp tối đa khi kéo đường dài 200m.

Các dòng sản phẩm nổi bật của Sunwon phù hợp cho công trình kéo xa:

1. Cáp hạ thế Sunwon Cu/XLPE/PVC (3x… + 1x…): Khả năng chịu tải cao, cách điện XLPE chịu nhiệt lên đến 90°C, giảm tiêu hao năng lượng.
2. Cáp nhôm vặn xoắn Sunwon (ABC): Thích hợp cho phương án treo cột ngoài trời kéo xa 200m, tối ưu chi phí đầu tư cho nhà thầu.
3. Cáp ngầm chống thấm Sunwon: Bảo vệ tối đa khi đi ngầm dưới lòng đất, chống gặm nhấm và ẩm ướt.

Tham khảo bảng giá các dòng cáp điện SUNWON tại đây.

7. Câu hỏi thường gặp (FAQ)

Q1: Kéo điện 3 pha đi xa 200m dùng cho mô tơ 15kW chọn dây đồng bao nhiêu mm²?

Trả lời: Với mô tơ 15kW (I ≈ 28A), khi kéo xa 200m bạn nên chọn dây đồng cáp 4 ruột tiết diện tối thiểu 16 mm² (Cu/XLPE/PVC) để đảm bảo độ sụt áp dưới 4%.

Q2: Nên chọn dây đồng hay dây nhôm khi kéo điện 3 pha xa 200m?

Trả lời: Nếu ưu tiên chi phí đầu tư ban đầu cho đường dây treo ngoài trời, bạn nên chọn dây nhôm vặn xoắn Sunwon. Nếu ưu tiên độ bền, độ dẫn điện cao và đi ngầm, dây đồng Sunwon là lựa chọn tốt nhất.

Q3: Độ sụt áp tối đa cho phép khi kéo điện 3 pha 200m là bao nhiêu?

Trả lời: Theo tiêu chuẩn ngành điện (TCVN), độ sụt áp cho phép đối với thiết bị động lực là ≤ 5% (tương ứng không sụt quá 19V trên mạng điện 380V).

Kết luận: Qua bài viết này, thắc mắc kéo điện 3 pha đi xa 200m chọn tiết diện dây bao nhiêu đã được giải đáp chi tiết. Việc tính toán chính xác không chỉ giúp hệ thống vận hành ổn định mà còn tiết kiệm tối đa chi phí. Đừng ngần ngại liên hệ với Sunwon để nhận tư vấn kỹ thuật và báo giá cáp điện chiết khấu cao nhất cho công trình của bạn!
