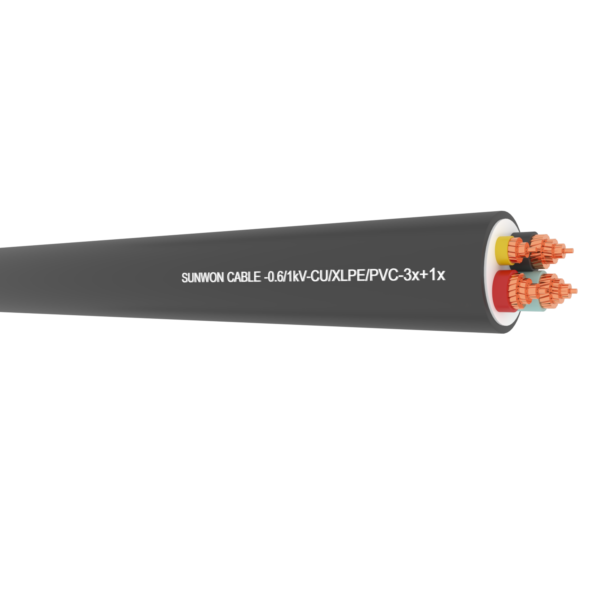

Cáp đồng hạ thế 4 lõi SUNWON- 0.6/1kV- CXV 3x+1x

Kết cấu Cáp đồng bọc 4 lõi tùy chọn SUNWON-0.6/1kV-CU/XLPE/PVC

Cáp đồng bọc 4 lõi tùy chọn SUNWON-0.6/1kV-CU/XLPE/PVC 3x19 sợi + 1x7 sợi

CXV – 0.6/1kV – 3x+1x – SUNWON

1. Tiêu chuẩn áp dụng: TCVN 5935-1: 2013;

2. Cấu trúc sản phẩm:

Lõi dẫn điện được xoắn bện đồng tâm từ nhiều sợi đồng tròn kỹ thuật điện (có thể ép chặt);
Cách điện XLPE có bảng màu phân pha;
Chất độn, băng cuốn bằng PP, PET, PVC;
Vỏ bọc bảo vệ bằng PVC màu đen.

3. Điện áp định mức (Uo/U): 0.6/1kV.

4. Nhiệt độ ruột dẫn tối đa: 90 độ C.

5. Tiết diện mặt cắt danh định: Từ 1.5mm2 tới 240mm2.

xem bảng giá xem thông số

Danh mục: Cáp điện hạ thế (LV)

Mô tả

Sản phẩm Cáp đồng bọc 4 lõi tùy chọn SUNWON-0.6/1kV-CU/XLPE/PVC được quy định trong TCVN 5935-1:2013, yêu cầu về quy cách sản phẩm như sau:

Điện áp danh định 0.6/1 (1.2) kV;
Hợp chất cách điện:
- Nhựa nhiệt dẻo PVC;
- Hợp chất cách điện liên kết ngang: Cao su etylen propylen hoặc tương tự (EPR), cao su phân tử hoặc cao su etylen propylen có độ cứng cao (HEPR), Polyetelen liên kết ngang (XLPE).
Nhiệt độ ruột dẫn tối đa trong vận hành bình thường là 70 độ C (nếu cách điện PVC) và 90 độ C (nếu cách điện XLPE).
Ruột dẫn: Phải là cấp 1 (ruột dẫn 1 sợi đặc) hoặc cấp 2 (ruột dẫn bện) (theo IEC 60228:2004) bằng đồng ủ không/ có phủ kim loại là nhôm hoặc hợp kim nhôm;
Quy định về chiều dày tối thiểu của từng hợp chất cách điện trên mỗi sản phẩm phân loại theo các tiết diện danh định sau: 1.5 và 2.5mm2, 4 và 6mm2, 10 và 16mm2, 25 và 35mm2, 50mm2, 70mm2, 95mm2, 120mm2, 150mm2, 185mm2, 240mm2, 300mm2…

Cáp đồng bọc 4 lõi tùy chọn SUNWON-0.6/1kV-CU/XLPE/PVC-3C+1C được phân loại theo tiết diện mặt cắt danh định như sau: CXV 3×2.5+1×1.5, CXV 3×4+1×2.5, CXV 3×6+1×4, CXV 3×10+1×6, CXV 3×16+1×10, CXV 3×25+1×16, CXV 3×35+1×16, CXV 3×50+1×25, CXV 3×50+1×35, CXV 3×70+1×35, CXV 3×95+1×50, CXV 3×120+1×70, CXV 3×150+1×95, CXV 3×185+1×120, CXV 3×240+1×150…

STT	Tiết diện mặt cắt danh định Nominal Area	Kết cấu ruột dẫn Conductor Structure				Chiều dày cách điện XLPE		Chiều dày vỏ bọc PVC	Đường kính ngoài gần đúng	Điện trở một chiều lớn nhất ở 20°C Max D.C resistance of conductor at 20°C		Khối lượng gần đúng
		Pha Phase		Trung tính Neutral		Pha Phase	Trung tính Neutral
		Số sợi No. of Wire	Đường kính sợi Wire dia.	Số sợi No. of Wire	Đường kính sợi Wire dia.	Thickness of Insulation		Thickness of PVC Sheath	Approx. Overall diameter	Pha Phase	Trung tính Neutral	Approx. weight
	〖mm〗^2	No	mm	mm	mm	mm		mm	mm	Ω/km		Kg/m
1	3 x 2.5 + 1x 1.5	7	0.67	7	0.52	0.7	0.7	1.8	13	7.41	12.1	0.27
2	3 x 4 + 1 x 2.5	7	0.85	7	0.67	0.7	0.7	1.8	14.5	4.61	7.41	0.297
3	3 x 6 + 1 x 4	7	1.04	7	0.85	0.7	0.7	1.8	17	3.08	4.61	0.412
4	3 x 10 + 1 x 6	7	Compact	7	1.05	0.7	0.7	1.8	19	1.83	3.08	0.576
5	3 x 16 + 1 x 10	7	Compact	7	Compact	0.7	0.7	1.8	23	1.15	1.83	0.868
6	3 x 25 + 1 x 16	7	Compact	7	Compact	0.9	0.7	1.8	25	0.727	1.15	1.217
7	3 x 35 + 1 x 16	7	Compact	7	Compact	0.9	0.7	1.8	27	0.524	1.157	1.52
8	3 x 50 + 1 x25	19	Compact	7	Compact	1.0	0.9	1.8	29	0.387	0.727	2.036
9	3 x 70 + 1 x 36	19	Compact	7	Compact	1.1	0.9	1.8	33	0.268	0.524	2.737
10	3 x 95 + 1 x 50	19	Compact	19	Compact	1.1	1.0	1.8	38	0.193	0.387	4.19
11	3 x 120 + 1 x 70	37	Compact	19	Compact	1.2	1.1	1.9	43	0.156	0.268	5.072
12	3 x 150 + 1 x 95	37	Compact	19	Compact	1.4	1.1	2.0	48	0.124	0.193	6.404
13	3 x 185 + 1 x 120	37	Compact	37	Compact	1.6	1.2	2.2	53	0.0991	0.153	7.902
14	3 x 240 + 1 x 150	61	Compact	37	Compact	1.7	1.4	2.4	60	0.0754	0.124	9.999

Bạn xem thông số sản phẩm chi tiết tại đây.

Thông tin bổ sung

Cấp điện áp	0.6/1 (1.2) kV
Số ruột dẫn	3x+1x
