Sự khác biệt giữa dây cáp điện 3 lõi và 4 lõi

Khi thực hiện các dự án điện, việc lựa chọn giữa dây 3 lõi và 4 lõi là một quyết định quan trọng, ảnh hưởng trực tiếp đến sự an toàn và hiệu quả của toàn bộ hệ thống. Mặc dù sự khác biệt rõ ràng nhất là số lượng lõi dẫn bên trong, nhưng vai trò và ứng dụng của chúng lại hoàn toàn khác nhau. Hiểu rõ sự khác biệt này sẽ giúp bạn chọn đúng loại cáp cho nhu cầu của mình.

I. Tìm Hiểu Về Dây Điện 3 Lõi

1. Dành cho điện 1 pha

Dây điện 3 lõi là loại cáp tiêu chuẩn cho hầu hết các ứng dụng điện 1 pha trong gia đình và thương mại hiện đại, nơi yếu tố an toàn (tiếp đất) được đặt lên hàng đầu.

Cấu tạo điển hình

Một sợi cáp 3 lõi theo tiêu chuẩn quốc tế IEC sẽ bao gồm:

• Lõi 1: Dây Nóng (Pha – L): Mang dòng điện từ nguồn đến thiết bị. (Màu Nâu)
• Lõi 2: Dây Trung tính (Mát – N): Đưa dòng điện trở về nguồn, khép kín mạch điện. (Màu Xanh dương)
• Lõi 3: Dây Tiếp đất (E – Earth): Dây an toàn, chỉ hoạt động khi có sự cố rò rỉ điện. (Màu Xanh lá sọc vàng)

Dây 3 lõi được sử dụng để cấp nguồn cho các thiết bị điện 1 pha có yêu cầu bắt buộc phải nối đất để đảm bảo an toàn, đặc biệt là các thiết bị có vỏ kim loại.

• Các ổ cắm điện trong nhà.
• Thiết bị gia dụng: Tủ lạnh, máy giặt, bình nóng lạnh, lò vi sóng, điều hòa.
• Dụng cụ điện cầm tay: Máy khoan, máy cắt.

2. Dành cho điện 3 pha

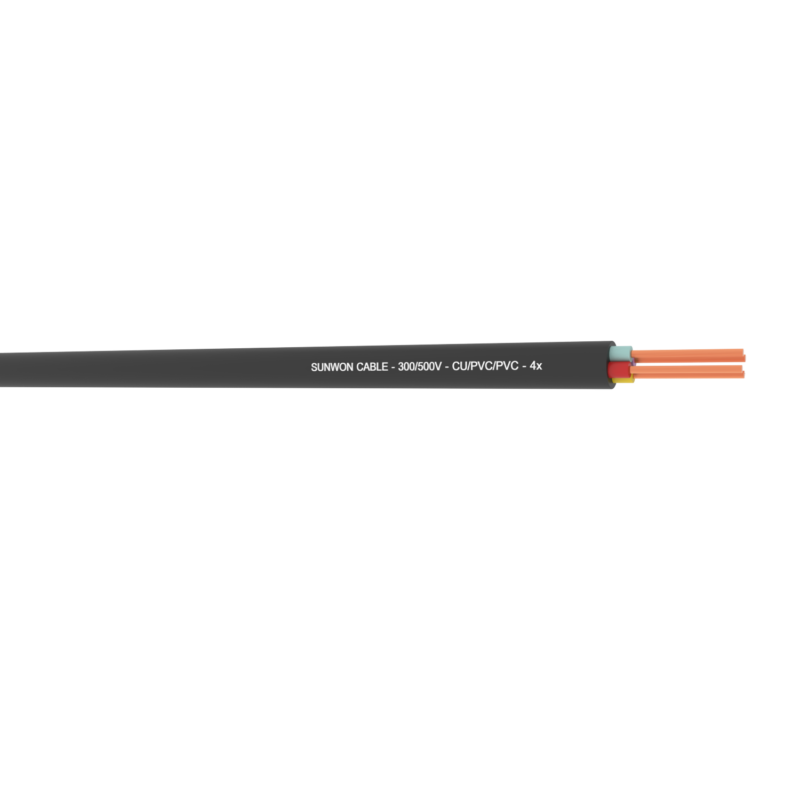

Dây điện 4 lõi là loại cáp chuyên dụng, chủ yếu được sử dụng để cấp nguồn cho hệ thống điện 3 pha.

Cấu tạo điển hình

Một sợi cáp 4 lõi theo tiêu chuẩn IEC sẽ bao gồm:

• Lõi 1: Dây Pha 1 (L1): (Màu Nâu)
• Lõi 2: Dây Pha 2 (L2): (Màu Đen)
• Lõi 3: Dây Pha 3 (L3): (Màu Xám)
• Lõi 4: Dây Trung tính (N): (Màu Xanh dương)

Dây 4 lõi là xương sống của các hệ thống điện công suất lớn trong môi trường công nghiệp và thương mại.

• Cấp nguồn cho các máy móc, động cơ 3 pha trong nhà xưởng, nhà máy.
• Hệ thống điện tổng cho các tòa nhà cao tầng, trung tâm thương mại.
• Các hệ thống điều hòa không khí (HVAC) công suất lớn.

II. Bảng so sánh trực quan: 3 lõi vs. 4 lõi

Điểm Khác Biệt Mấu Chốt Về “Tiếp Đất”

Đây là điểm gây nhầm lẫn nhiều nhất nhưng cũng là khác biệt quan trọng nhất:

• Dây 3 lõi: Được thiết kế với 1 lõi tiếp đất chuyên dụng (E). Chức năng an toàn này được tích hợp sẵn trong cáp.
• Dây 4 lõi: Cấu hình tiêu chuẩn (3 Pha + 1 Trung tính) không có lõi tiếp đất riêng. Trong các hệ thống 3 pha, việc tiếp đất thường được thực hiện bằng một dây thứ năm (tạo thành cáp 5 lõi) hoặc thông qua lớp giáp kim loại của cáp.

Vậy khi nào dùng dây nào? Quy tắc lựa chọn rất đơn giản và rõ ràng:

• Bạn cần cấp nguồn cho các thiết bị dân dụng 1 pha và cần đảm bảo an toàn chống điện giật? Hãy dùng dây 3 lõi.
• Bạn cần cấp nguồn cho các thiết bị, máy móc công nghiệp chạy điện 3 pha? Hãy dùng dây 4 lõi.

Việc lựa chọn đúng loại cáp không chỉ đảm bảo hệ thống hoạt động đúng công suất mà còn là yếu tố tiên quyết cho sự an toàn về điện. Nếu có bất kỳ thắc mắc nào, hãy luôn tham khảo ý kiến của thợ điện hoặc kỹ sư có chuyên môn.
