Tìm hiểu về hệ thống điện trung thế

Trong hệ thống điện lực, chúng ta thường nghe về điện cao thế trên các đường dây truyền tải Bắc-Nam và điện hạ thế mà chúng ta sử dụng hàng ngày tại nhà. Nhưng giữa hai cấp điện áp này, có một thành phần cực kỳ quan trọng và không thể thiếu, đó là hệ thống điện trung thế (Medium Voltage – MV).

Vậy điện trung thế là gì, nó đóng vai trò gì và tại sao lại quan trọng đến vậy?

I. Điện trung thế là gì và nằm ở đâu trong lưới điện?

Điện trung thế là cấp điện áp nằm giữa cấp cao thế và hạ thế. Theo các tiêu chuẩn quốc tế như IEEE hay ANSI, điện trung thế thường được định nghĩa trong dải điện áp từ 1kV (1.000 Volt) đến 35kV (35.000 Volt), đôi khi có thể lên đến 69kV. Các cấp điện áp trung thế phổ biến ở Việt Nam là 22kV và 35kV.

Hãy hình dung hành trình của dòng điện như một dòng sông:

1. Đầu nguồn (Cao thế): Điện được tạo ra ở nhà máy điện và được nâng lên cấp điện áp rất cao (cao thế: 110kV, 220kV, 500kV) để truyền đi xa.
2. Sông chính (Trung thế): Tại các trạm biến áp lớn ở ngoại vi thành phố hoặc khu công nghiệp, điện áp cao thế được hạ xuống cấp trung thế. Từ đây, các đường dây trung thế (có thể là đường dây trên không hoặc cáp ngầm) tỏa đi như những “nhánh sông chính”, phân phối điện đến từng khu vực.
3. Kênh rạch (Hạ thế): Tại các trạm biến thế nhỏ hơn ở gần khu dân cư hoặc nhà máy, điện áp trung thế lại được hạ xuống cấp hạ thế (220V/380V) để chúng ta có thể sử dụng an toàn.

Như vậy, hệ thống điện trung thế chính là mạng lưới phân phối điện cốt lõi cho các thành phố và khu công nghiệp.

II. Các thành phần chính của một hệ thống trung thế

Một hệ thống điện trung thế bao gồm nhiều thiết bị phức tạp để đảm bảo vận hành an toàn và ổn định:

• Máy biến áp (Transformers): Thiết bị dùng để tăng hoặc giảm điện áp. Trong lưới trung thế, chúng đóng vai trò hạ áp từ cao thế xuống trung thế và từ trung thế xuống hạ thế.

• Thiết bị đóng cắt (Switchgear): Là một tủ điện lớn, tập trung các thiết bị như máy cắt, cầu dao, cầu chì… để điều khiển, bảo vệ và cách ly các phần của lưới điện.
• Máy cắt (Circuit Breakers): Tự động ngắt mạch khi có sự cố như ngắn mạch hoặc quá tải để bảo vệ hệ thống. Máy cắt trung thế phức tạp hơn nhiều so với aptomat hạ thế, thường sử dụng môi trường dập hồ quang là chân không hoặc khí SF6.
• Rơ le bảo vệ (Protective Relays): Là “bộ não” của hệ thống, liên tục giám sát các thông số của dòng điện. Khi phát hiện bất thường, rơ le sẽ gửi tín hiệu để máy cắt tác động.

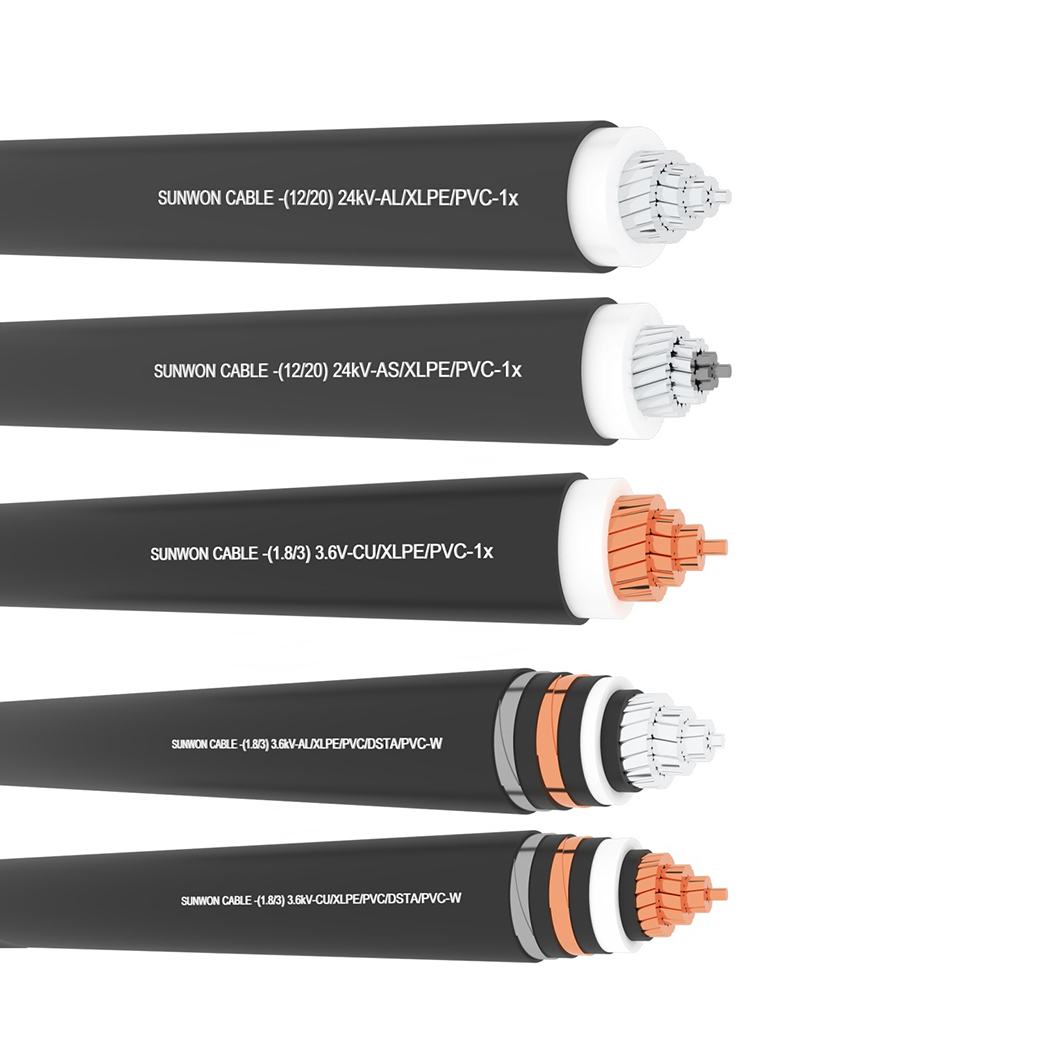

• Cáp điện và Dây dẫn (Cables and Conductors): Là các đường dây trên không hoặc cáp ngầm để truyền tải điện năng.

Ưu điểm và nhược điểm của điện trung thế

1. Ưu điểm

• Hiệu quả truyền tải cao: So với hạ thế, việc truyền tải điện ở cấp trung thế giúp giảm đáng kể cường độ dòng điện, từ đó giảm tổn thất năng lượng trên đường dây.
• Tiết kiệm chi phí dây dẫn: Dòng điện thấp hơn cho phép sử dụng dây dẫn có tiết diện nhỏ hơn, tiết kiệm chi phí vật liệu (đồng, nhôm).
• Khả năng chịu tải nặng: Hệ thống trung thế cung cấp nguồn điện ổn định cho các phụ tải lớn như động cơ công nghiệp, các tòa nhà cao tầng.
• Dễ dàng mở rộng, linh hoạt: Có khả năng mở rộng quy mô để đáp ứng nhu cầu phát triển của các khu đô thị và công nghiệp.

2. Nhược điểm và Thách thức

• Chi phí đầu tư ban đầu cao: Các thiết bị trung thế (máy biến áp, máy cắt, tủ bảng điện) lớn hơn, phức tạp và đắt tiền hơn nhiều so với thiết bị hạ thế.
• Yêu cầu không gian lớn: Cần không gian lắp đặt rộng rãi và phải tuân thủ các khoảng cách an toàn nghiêm ngặt.
• Đòi hỏi nhân sự có chuyên môn cao: Việc thiết kế, lắp đặt, vận hành và bảo trì hệ thống điện trung thế đòi hỏi các kỹ sư và kỹ thuật viên được đào tạo chuyên sâu và có kinh nghiệm.
• An toàn là trên hết ️: Rủi ro về an toàn (như hồ quang điện, điện giật) ở cấp trung thế là rất lớn, đòi hỏi các quy trình làm việc và trang bị bảo hộ cực kỳ nghiêm ngặt.

III. Ứng dụng thực tế của điện trung thế

Hệ thống điện trung thế là nền tảng cho hoạt động của:

• Lưới điện phân phối của các thành phố, quận huyện.
• Các khu công nghiệp, nhà máy, xí nghiệp lớn có phụ tải nặng.
• Các tòa nhà thương mại lớn: Trung tâm thương mại, cao ốc văn phòng, khách sạn.
• Trung tâm dữ liệu (Data Centers) yêu cầu nguồn điện ổn định và tin cậy tuyệt đối.
• Các dự án năng lượng tái tạo: Các trang trại điện gió và điện mặt trời sử dụng lưới trung thế để thu gom và truyền tải năng lượng về trạm biến áp chính.

Dù ít được người dùng cuối tiếp xúc trực tiếp, hệ thống điện trung thế đóng vai trò như một “mạch máu” quan trọng, lặng lẽ vận chuyển nguồn năng lượng khổng lồ để thắp sáng các đô thị và vận hành nền kinh tế. Sự ổn định và hiệu quả của nó là yếu tố then chốt đảm bảo an ninh năng lượng cho một khu vực.
