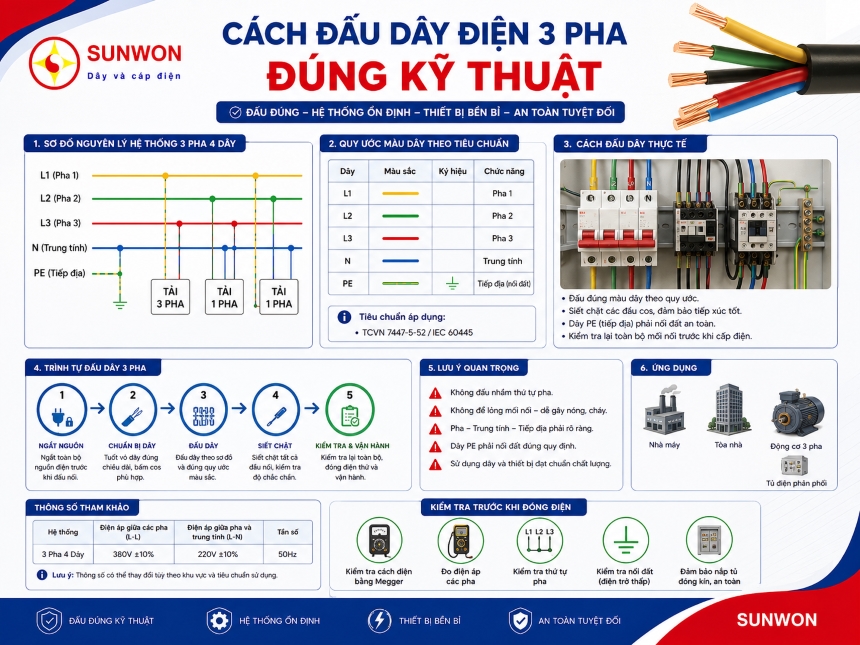

Cách Đấu Dây Điện 3 Pha Đúng Kỹ Thuật, An Toàn

Cách đấu dây điện 3 pha đúng kỹ thuật là yếu tố cốt lõi đảm bảo hệ thống điện vận hành ổn định, chống sụt áp và hạn chế tối đa sự cố cháy nổ trong công nghiệp lẫn dân dụng. Bài viết này hướng dẫn chi tiết sơ đồ, các bước đấu điện 3 pha 380V/200V, đấu 4 dây và 6 đầu dây an toàn chuẩn kỹ thuật điện.

1. Điện 3 pha là gì? Khác biệt giữa điện 3 pha 380V và 200V

Điện 3 pha là hệ thống điện gồm 3 dây nóng (dây pha) và 1 dây nguội (dây trung tính), hoạt động trên nguyên lý dòng điện xoay chiều lệch pha nhau 120 độ. Tại Việt Nam, điện 3 pha có điện áp chuẩn là 380V (chuẩn công nghiệp), trong khi điện 3 pha 200V/220V thường xuất hiện trên các thiết bị nhập khẩu từ Nhật Bản hoặc Mỹ.

Bảng so sánh chi tiết điện 3 pha 380V và 200V

2. Chuẩn bị thiết bị và quy tắc an toàn khi đấu nối dây điện 3 pha

Để quá trình đấu nối dây điện 3 pha diễn ra an toàn, thợ thi công cần ngắt hoàn toàn nguồn điện, đo kiểm điện áp bằng đồng hồ vạn năng và trang bị đầy đủ bảo hộ lao động. Việc tuân thủ quy trình an toàn giúp giảm 99% rủi ro rò rỉ điện và chập cháy hệ thống.

Danh mục dụng cụ cần thiết

• Thiết bị đo: Đồng hồ đo điện vạn năng (VOM), ampe kìm, bút thử điện cao áp.
• Dụng cụ thi công: Kìm tuốt dây, kìm bấm cốt (crimping pliers), cờ-lê, tua-vít cách điện.
• Vật tư phụ: Đầu cốt (cosse), băng dính điện hạ thế, ống co nhiệt, keo đúc mối nối.
• Cáp điện chất lượng: Cáp điện 3 pha lõi đồng đạt chuẩn kỹ thuật (như cáp điện Sunwon).

3 Quy tắc an toàn bắt buộc

1. Kiểm tra không điện (Zero Energy Check): Sau khi ngắt Aptomat (MCCB/MCB), dùng đồng hồ VOM đo lại cả 3 pha để xác nhận không còn dòng điện trước khi chạm tay vào dây dẫn.
2. Sử dụng đầu cốt đúng kích thước: Không đấu nối bằng cách xoắn dây đồng trần vào cọc thiết bị. Bắt buộc ép đầu cốt đúng nấc kìm để hạn chế hiện tượng mô-vê gây phát nhiệt.
3. Đánh dấu màu dây theo quy chuẩn:

• Pha A (L1): Màu đỏ.
• Pha B (L2): Màu vàng.
• Pha C (L3): Màu xanh dương.
• Dây trung tính (N): Màu đen hoặc trắng.
• Dây tiếp địa (PE): Màu sọc xanh – vàng.

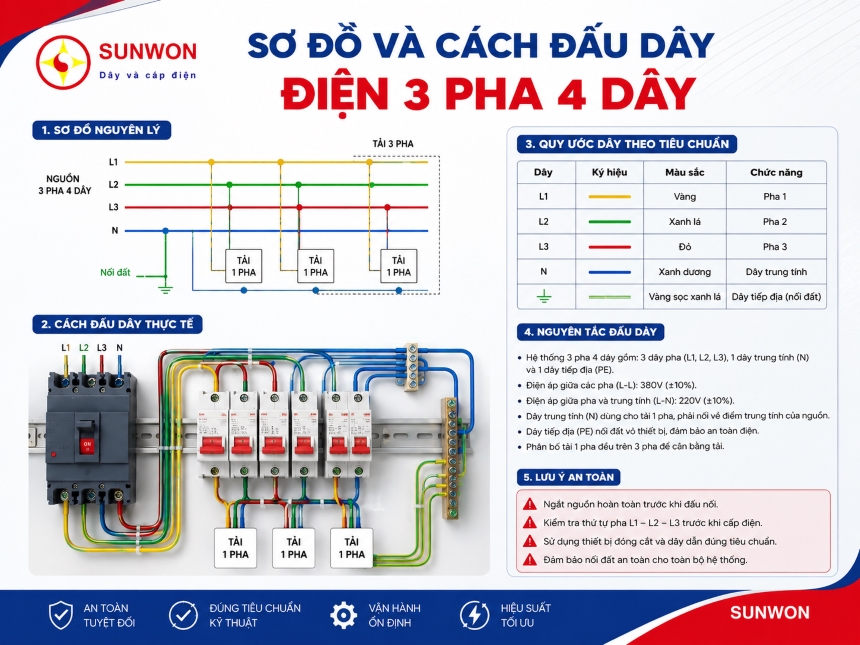

3. Sơ đồ và cách đấu dây điện 3 pha 4 dây

Đấu điện 3 pha 4 dây là phương pháp kết nối 3 dây pha (L1, L2, L3) và 1 dây trung tính (N) từ nguồn điện vào tải tiêu thụ. Đây là sơ đồ phổ biến nhất trong hệ thống điện hạ thế dân dụng và công nghiệp nhẹ, cung cấp đồng thời cả điện áp dây 380V và điện áp pha 220V.

Các bước thực hiện chuẩn kỹ thuật:

1. Bước 1 – Xác định đúng các dây dẫn từ nguồn: Dùng bút thử điện hoặc đồng hồ vạn năng để phân biệt 3 dây pha (L1, L2, L3) và dây trung tính (N). L1, L2, L3 có điện áp 220V so với đất; dây N có điện áp 0V.
2. Bước 2 – Tuốt vỏ và bấm đầu cốt: Dùng kìm chuyên dụng tuốt vỏ cách điện khoảng 1.5 – 2 cm. Đưa lõi đồng vào đầu cốt đúng kích cỡ dây cáp, sử dụng kìm bấm cốt chuyên dụng siết chặt.
3. Bước 3 – Đấu nối vào Aptomat hoặc cầu dao tổng: Đấu lần lượt 3 dây pha L1, L2, L3 vào 3 cực đầu vào (LINE) của Aptomat 3 pha. Đấu dây trung tính N vào cọc trung tính riêng biệt (thường ký hiệu chữ N).
4. Bước 4 – Kết nối nguồn ra thiết bị tiêu thụ: Đấu 3 dây pha ra thiết bị tiêu thụ. Nếu chia tải 1 pha 220V cho các thiết bị sinh hoạt, cần chia đều dòng điện giữa 3 pha L1, L2, L3 để tránh sụt áp và lệch pha.

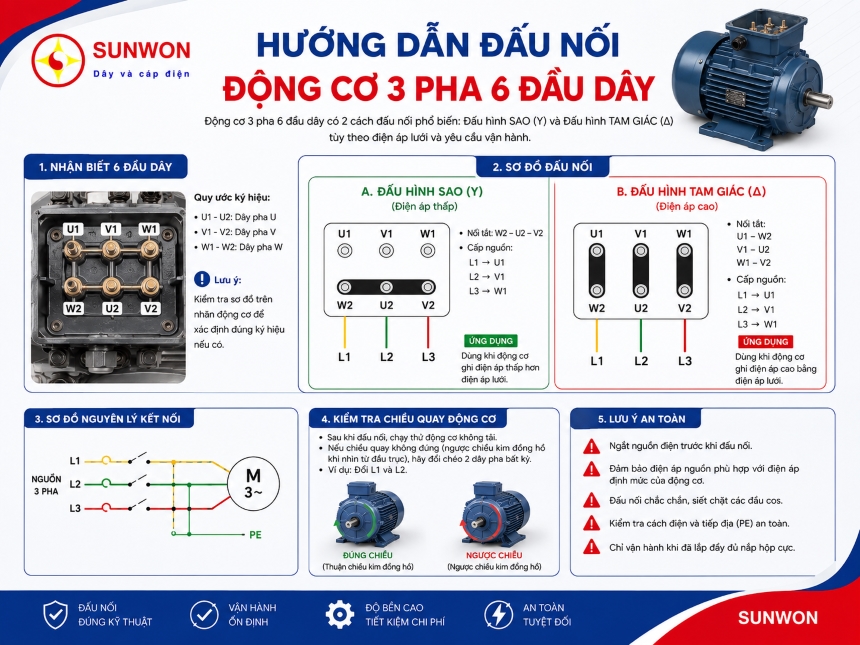

4. Cách đấu 3 điện 3 pha 6 đầu dây (Đấu Hình Sao và Tam Giác)

Đấu 3 điện 3 pha 6 đầu dây là kỹ thuật chuyển đổi cách nối các cuộn dây của động cơ điện 3 pha theo hai dạng chính: Hình Sao (Y) hoặc Tam Giác (Δ). Phương pháp này quyết định trực tiếp đến điện áp hoạt động và khả năng chịu tải của động cơ.

Ký hiệu 6 đầu dây ra của động cơ 3 pha gồm 3 cặp cuộn dây: U1 – U2, V1 – V2, W1 – W2.

1. Cách đấu dây điện 3 pha hình sao (Star – Y)

• Nguyên lý: Nối chụm 3 đầu dây cuối lại với nhau (U2, V2, W2) tạo thành điểm trung tính. 3 đầu dây còn lại (U1, V1, W1) đấu vào 3 dây pha của nguồn điện (L1, L2, L3).
• Khi nào sử dụng: Khi điện áp của lưới điện cao hơn điện áp định mức của cuộn dây động cơ (ví dụ: lưới điện 380V, động cơ ghi 220V/380V thì đấu Y ở 380V). Đấu hình sao giúp giảm dòng khởi động.

2. Cách đấu dây điện 3 pha pha hình tam giác (Delta – Δ)

• Nguyên lý: Nối đầu cuộn này với cuối cuộn kia theo vòng tròn:

• Nối U1 với W2 → Đấu vào Pha L1
• Nối V1 với U2 → Đấu vào Pha L2
• Nối W1 với V2 → Đấu vào Pha L3

• Khi nào sử dụng: Khi điện áp của lưới điện bằng với điện áp định mức cuộn dây động cơ (ví dụ: lưới điện 200V/220V, động cơ ghi 220V/380V). Đấu tam giác giúp động cơ đạt tối đa công suất thiết kế.

5. Những sai lầm nghiêm trọng cần tránh & Bảng tra tiết diện dây cáp điện 3 pha

Lỗi đấu sai dây điện 3 pha có thể gây sụt áp, làm cháy cuộn dây động cơ, thậm chí gây quá nhiệt dây dẫn dẫn đến hỏa hoạn toàn bộ hệ thống. Dưới đây là các lỗi kỹ thuật thợ điện thường gặp phải trên công trường:

• Đấu ngược pha gây quay ngược động cơ: Khi đảo vị trí giữa 2 trong 3 dây pha (ví dụ L1 đổi cho L2), động cơ 3 pha sẽ quay theo chiều ngược lại. Lỗi này làm hỏng máy nén khí, cánh quạt hoặc bơm nước.
• Mối nối lỏng lẻo (Hiện tượng Mô-vê): Không siết chặt ốc vít tại cọc đấu dây hoặc bấm cút cosse quá nới làm tăng điện trở tiếp xúc. Khi chạy tải lớn, vị trí này sẽ phát nhiệt cao sinh ra tia lửa điện.
• Chọn sai tiết diện dây dẫn: Dùng dây dẫn nhỏ hơn dòng định mức làm dây bị nóng chảy lớp cách điện. Dưới đây là bảng tra nhanh tiết diện dây cáp điện 3 pha theo công suất:

6. Cáp điện Sunwon – Giải pháp truyền tải an toàn cho hệ thống điện 3 pha

Cáp điện Sunwon là thương hiệu dây cáp điện cao cấp, đáp ứng các tiêu chuẩn kỹ thuật khắt khe như IEC 60228, TCVN 5935, sử dụng 100% đồng tinh khiết 99.99% giúp tối ưu hiệu suất truyền dẫn. Lựa chọn dây cáp truyền tải đạt chuẩn là bước quan trọng nhất để bảo vệ hệ thống đấu nối 3 pha bền bỉ theo thời gian.

Ưu điểm vượt trội của cáp điện Sunwon trong thi công công trình

• Dẫn điện tốt, giảm tổn hao năng lượng: Lõi đồng đạt độ tinh khiết cao giúp giảm điện trở cuộn dây, hạn chế tình trạng phát nhiệt trên đường dây truyền tải xa.
• Cách điện an toàn cao: Lớp vỏ cách điện XLPE/PVC có khả năng chịu nhiệt cao (lên tới 90°C làm việc liên tục), chống lão hóa tốt trong điều kiện môi trường công nghiệp khắc nghiệt.
• Đa dạng chủng loại: Cung cấp đầy đủ các dòng cáp hạ thế 3 pha 4 dây, cáp bọc hạ thế, cáp chống cháy, cáp ngầm đáp ứng hoàn hảo cho nhà thầu thi công và dự án nhà xưởng.

Khuyên dùng từ chuyên gia: Khi thi công đấu điện 3 pha cho động cơ công suất lớn hoặc tủ điện trung tâm, nhà thầu nên ưu tiên chọn dòng Cáp treo XLPE/PVC của Sunwon để đảm bảo khả năng chịu tải liên tục và chống rò rỉ điện.

Liên hệ hotline để nhận báo giá dây cáp điện của SUNWON

7. Câu hỏi thường gặp (FAQ)

1. Đổi chiều quay của động cơ điện 3 pha làm như thế nào?

Để đổi chiều quay của động cơ điện 3 pha, bạn chỉ cần giữ nguyên 1 dây pha và đảo vị trí của 2 dây pha còn lại cho nhau tại đầu nguồn hoặc tại cọc khởi động từ (Contactor).

2. Tại sao điện 3 pha 380V khi đo giữa dây pha và dây trung tính lại ra 220V?

Điện áp dây (Ud = 380V) là điện áp đo giữa 2 dây pha. Điện áp pha (Up) đo giữa 1 dây pha và dây trung tính. Mối quan hệ giữa điện áp dây và điện áp pha được tính theo công thức Ud = √3 × Up. Do đó Up = 380 / 1.732 ≈ 220V.

3. Thiết bị 3 pha 200V của Nhật có đấu trực tiếp vào lưới điện 3 pha 380V Việt Nam được không?

Không thể đấu trực tiếp. Bắt buộc phải lắp thêm một máy biến áp hạ áp 3 pha (đổi nguồn từ 380V sang 200V/220V) trước khi cấp nguồn cho thiết bị để tránh gây cháy nổ hoàn toàn thiết bị.
