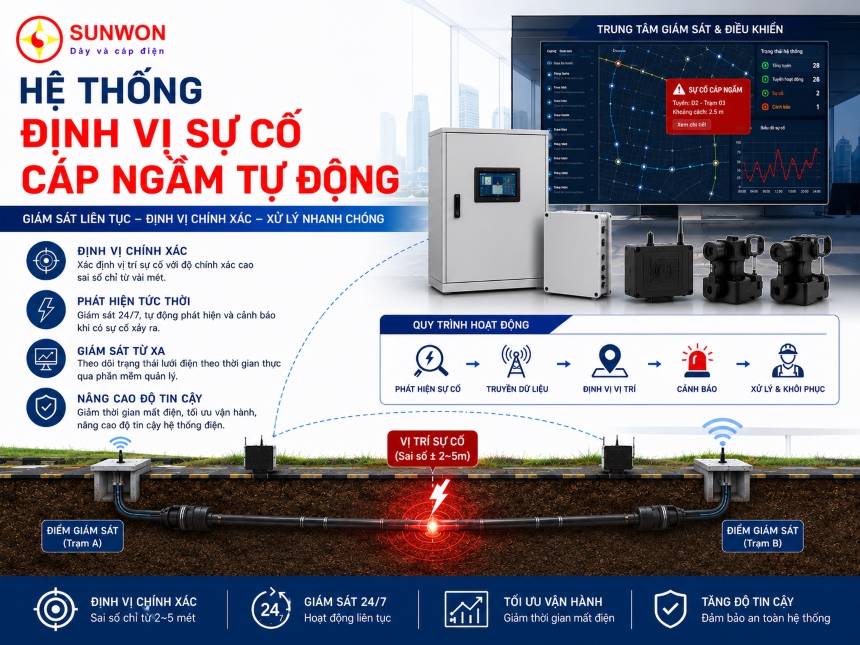

Hệ Thống Định Vị Sự Cố Cáp Ngầm Tự Động Là Gì? Nguyên Lý Và Tầm Quan Trọng Trong Ngành Điện

Hệ thống định vị sự cố cáp ngầm tự động đóng vai trò hạt nhân giúp số hóa quy trình chẩn đoán, thu hẹp vùng tổn thất điện trở từ hàng km xuống khoảng sai số dưới 0.1%. Trong kỷ nguyên hiện đại hóa lưới điện ngầm, việc tối ưu thời gian trung bình khắc phục sự cố (MTTR – Mean Time to Repair) là ưu tiên hàng đầu của các nhà thầu và kỹ sư điện. Bài viết này cung cấp phân tích toàn diện dưới góc độ kỹ thuật điện cao áp, nguyên lý xử lý tín hiệu và giải pháp vật liệu tối ưu từ Sunwon.

1. Hệ thống định vị sự cố cáp ngầm tự động là gì?

Hệ thống định vị sự cố cáp ngầm tự động là hệ thống hợp nhất giữa phần cứng đo lường xung điện cao áp, cảm biến từ trường/địa chấn và phần mềm xử lý tín hiệu kỹ thuật số (DSP). Hệ thống có khả năng tự động phân tích dạng phóng điện, đo thời gian lan truyền sóng phản xạ và trả về tọa độ chính xác của các dạng lỗi cách điện trên đường dây cáp ngầm trung/cao thế mà không tốn thời gian đào dò thủ công.

[Máy phát xung / TDR] ──> [Chuỗi xung cao áp] ──> [Điểm biến đổi trở kháng Zf]
                                                              │
[Tọa độ X (mét)] <── [Thiết bị phân tích DSP] <── [Sóng phản xạ UR]

Các dạng sự cố cáp ngầm dưới góc độ vật lý điện từ

• Lỗi trở kháng thấp (Low-Resistance Fault / Short Circuit): Điện trở sự cố Rf < 10 × Z0 (với Z0 là trở kháng sóng đặc tính của cáp, thường từ 15 – 30 Ω).
• Lỗi đứt mạch (Open Circuit):** Điện trở sự cố Rf → ∞, làm đứt gãy đường truyền dòng điện.
• Lỗi phóng điện trở kháng cao (High-Resistance / Flashover Fault): Rf ≫ Z0. Sự cố chỉ xuất hiện khi điện áp đặt vào vượt quá điện áp đánh thủng (Breakdown Voltage) của điện môi XLPE/PVC.
• Lỗi thâm nhập độ ẩm (Water Treeing): Hiện tượng hình thành vệt cây nước trong lớp cách điện XLPE do ứng suất điện trường kết hợp với độ ẩm, lâu dài dẫn đến hiện tượng cây điện (Electrical Treeing) gây đánh thủng.

2. Nguyên lý kỹ thuật & Thuật toán định vị sự cố

Hệ thống tự động vận hành dựa trên việc đo thời gian lan truyền của sóng điện từ trong môi trường điện môi của cáp ngầm.

2.1. Phương pháp Đo Phản Xạ Miền Thời Gian (TDR – Time Domain Reflectometry)

Áp dụng cho sự cố đứt mạch và chạm chập trở kháng thấp. Thiết bị phát một xung điện áp thấp (10 – 60 V) thời gian ngắn (nanosecond) vào lõi cáp.

Công thức tính khoảng cách đến điểm lỗi:

d = (v × Δt) / 2 = (c × Δt) / (2 × √εr)

Trong đó:

• d: Khoảng cách từ vị trí đo đến điểm sự cố (m).
• v: Vận tốc lan truyền xung điện trong cáp (m/µs).
• c: Tốc độ ánh sáng trong chân không (≈ 300 m/µs).
• εr: Hằng số điện môi tương đối của lớp cách điện (XLPE ≈ 2.3, PVC ≈ 3.0 – 8.0).
• Δt: Thời gian từ lúc phát xung đến khi nhận xung phản xạ (µs).

Hệ số phản xạ Γ quyết định dạng sóng trả về trên màn hình hiển thị:

Γ = (Zf – Z0) / (Zf + Z0)

• Lỗi ngắn mạch (Zf < Z0): Γ < 0 ⇒ Xung phản xạ ngược pha (đảo chiều xuống).
• Lỗi đứt mạch (Zf > Z0): Γ > 0 ⇒ Xung phản xạ cùng pha (hướng lên).

2.2. Phương pháp Hồ Quang Phản Xạ (Arc Reflection Method – ARM)

Dành cho sự cố phóng điện trở kháng cao:

1. Hệ thống phát một cú phóng điện cao áp (Thump) tạo hồ quang điện tạm thời tại điểm lỗi.
2. Hồ quang biến điểm lỗi trở kháng cao thành lỗi ngắn mạch tạm thời (Zf ≈ 0 Ω).
3. Ngay lập tức, thiết bị TDR phát xung điện áp thấp tới; xung phản xạ bị đảo pha tại điểm hồ quang, giúp máy tự động ghi nhận tọa độ sơ bộ.

2.3. Định vị chính xác tại hiện trường (Pinpointing)

Xác định vị trí cuối cùng trên mặt đất bằng Phương pháp kết hợp Âm – Từ (Acoustic-Magnetic Coincidence Method):

• Thiết bị phát dòng điện tạo tiếng nổ (Thumper) tại điểm lỗi.
• Đầu dò dưới mặt đất nhận diện đồng thời sóng từ trường (lan truyền tốc độ ánh sáng) và sóng âm thanh (lan truyền tốc độ âm thanh trong đất ≈ 150 – 500 m/s).
• Độ chênh lệch thời gian ΔT giữa sóng từ và sóng âm càng nhỏ, vị trí đầu dò càng tiệm cận điểm sự cố trực diện dưới lòng đất.

3. So sánh công nghệ định vị sự cố truyền thống và tự động

4. Tầm quan trọng của tiêu chuẩn cáp ngầm trong việc kiểm soát sự cố

Ứng dụng công nghệ định vị tiên tiến giúp giảm MTTR, nhưng việc ngăn ngừa sự cố hư hỏng cách điện ngay từ đầu phụ thuộc hoàn toàn vào cấu trúc cơ – điện của cáp ngầm.

[Ruột dẫn Cu/Al 99.99%] ──> [Màn chắn ruột dẫn] ──> [Cách điện XLPE siêu sạch] ──> [Màn chắn cách điện] ──> [Băng chống thấm/Vỏ PE-PVC]

Cáp không đạt chuẩn về tính đồng nhất của hằng số điện môi εr sẽ gây ra hiện tượng tán sắc xung điện (Pulse Dispersion), làm suy giảm biên độ xung TDR và gây sai số lớn khi đo đạc bằng thiết bị tự động.

Giải pháp cáp điện chất lượng cao từ Sunwon

Cáp ngầm Sunwon được thiết kế đáp ứng khắt khe tiêu chuẩn quốc tế IEC 60502-1 / IEC 60502-2, hỗ trợ tối đa cho việc vận hành và chẩn đoán sự cố:

• Công nghệ đùn đồng thời 3 lớp (Triple Extrusion): Lớp màn chắn ruột dẫn, lớp cách điện XLPE và lớp màn chắn cách điện được đùn cùng lúc trong môi trường phòng sạch. Điều này triệt tiêu hoàn toàn các khoảng trống khí (Micro-voids) – nguyên nhân chính gây phóng điện cục bộ (Partial Discharge – PD).
• Hằng số điện môi εr ổn định cao: XLPE chất lượng cao nguyên sinh giữ εr ≈ 2.3 nhất quán trên toàn bộ chiều dài đường dây, giúp sóng TDR vận hành đúng tốc độ tính toán, loại bỏ nhiễu phản xạ giả.
• Cấu trúc bảo vệ đa lớp (Radial & Longitudinal Water Blocking):

• Lớp vỏ bảo vệ HDPE/PVC gia cường chịu lực nén, lực xé trượt, ngăn chặn tác động cơ học từ môi trường đất sỏi và sự gặm nhấm của động vật.

Tham khảo bảng giá và các dòng cáp điện Sunwon tại đây.

5. Quy trình thi công và vận hành khuyến nghị cho kỹ sư điện

[Kiểm tra Megohmmeter (5kV)] ──> [Đo điện dung C & TDR định danh] ──> [Số hóa sơ đồ GIS] ──> [Đưa vào vận hành]

1. Thử nghiệm nghiệm thu (Commissioning Test):

• Đo điện trở cách điện bằng Megohmmeter ở mức áp 2.5 kV – 5 kV.
• Thử nghiệm cao áp tăng dần (VLF – Very Low Frequency 0.1 Hz) theo chuẩn IEEE 400.2.

1. Định danh dấu vết TDR (TDR Fingerprinting):

• Ngay sau khi lắp đặt cáp ngầm Sunwon, kỹ sư cần lưu lại dạng sóng TDR chuẩn (Baseline Trace) khi cáp chưa có sự cố.
• Khi sự cố xảy ra, phần mềm tự động so sánh dạng sóng hiện tại với Baseline Trace để chỉ ra điểm bất thường cực kỳ chính xác.

1. Lập bản đồ độ dài tuyến cáp chuẩn GIS: Ghi lại chiều dài thực tế và chiều dài sóng TDR của từng đoạn nối (Joint) để bù trừ hệ số uốn cong của tuyến cáp.

6. Câu hỏi thường gặp (FAQ – AEO Optimized)

Độ nhạy của hệ thống định vị TDR bị ảnh hưởng bởi những yếu tố nào?

Biên độ sóng TDR bị suy giảm bởi suy hao tần số cao của điện môi cáp, chiều dài tuyến cáp quá lớn (>10 km) và sự xuất hiện của nhiều mối nối (Joints) tạo ra các điểm phản xạ giả trên đường truyền.

Lỗi “Water Treeing” (cây nước) có thể định vị bằng phương pháp TDR thông thường không?

Không. Vết cây nước chưa làm thủng hoàn toàn cách điện nên không thay đổi trở kháng đột ngột để phản xạ xung TDR thấp áp. Cần dùng phương pháp chẩn đoán Phóng điện cục bộ (Partial Discharge – PD) hoặc Tan δ (TD) để phát hiện vùng cáp bị suy hao trước khi phát triển thành sự cố đứt hẳn.

Hằng số điện môi của cáp ngầm Sunwon là bao nhiêu và được cài đặt như thế nào trên thiết bị TDR?

Cáp ngầm cách điện XLPE của Sunwon có hằng số điện môi tương đối εr ≈ 2.3, tương ứng với vận tốc truyền sóng v ≈ 160 – 172 m/µs (tùy thuộc vào tiết diện lõi và độ dày cách điện). Kỹ sư chỉ cần nhập thông số v này vào bộ điều khiển TDR để máy tự tính toán khoảng cách mét thực tế.

Kết luận

Tối ưu hóa khả năng vận hành lưới điện ngầm đòi hỏi sự kết hợp chặt chẽ giữa công nghệ chẩn đoán tiên tiến và chất lượng vật tư đầu vào. Việc ứng dụng hệ thống định vị sự cố cáp ngầm tự động kết hợp với dòng cáp ngầm chất lượng cao Sunwon chuẩn IEC là giải pháp toàn diện, giúp doanh nghiệp, nhà thầu xây lắp điện làm chủ hạ tầng, giảm thiểu thời gian ngừng cung cấp điện và đảm bảo độ an toàn cao nhất cho công trình.
