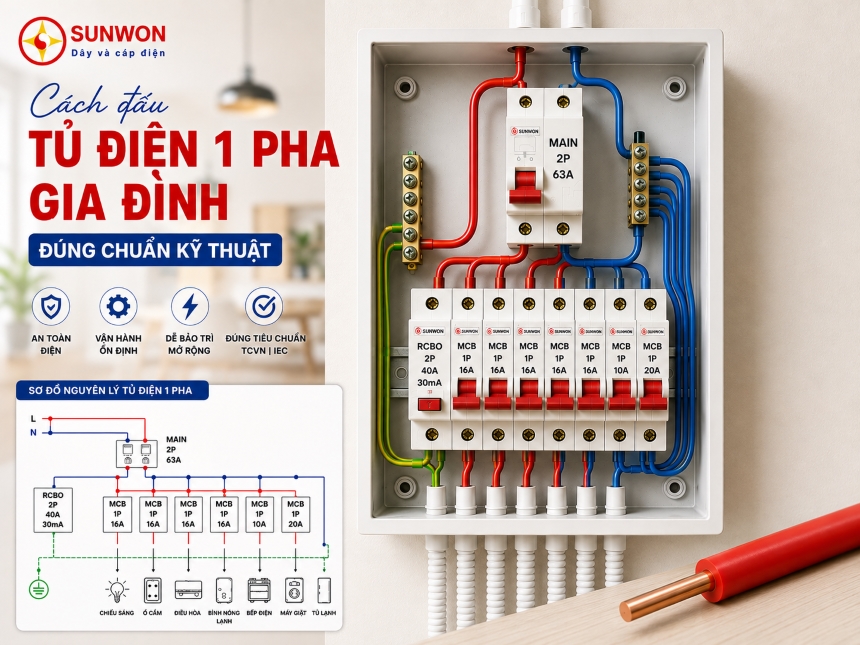

Cách Đấu Tủ Điện 1 Pha Gia Đình Đúng Chuẩn Kỹ Thuật

Cách đấu tủ điện 1 pha gia đình đúng chuẩn là kỹ thuật nền tảng quan trọng giúp bảo vệ toàn bộ hệ thống thiết bị tiêu thụ điện và bảo đảm an toàn tuyệt đối cho người sử dụng. Một tủ điện được đấu nối chính xác không chỉ giảm thiểu nguy cơ quá tải, chập cháy mà còn tối ưu hiệu suất truyền tải điện năng trong nhà.

1. Tủ điện 1 pha gia đình là gì và tại sao cần đấu đúng chuẩn?

Tủ điện 1 pha gia đình là nơi chứa các thiết bị đóng cắt, bảo vệ và phân phối điện năng từ lưới điện hạ thế (220V) đến các phụ tải tiêu thụ trong nhà. Việc lắp đặt đúng quy trình kỹ thuật giúp hệ thống vận hành ổn định, ngắt mạch kịp thời khi gặp sự cố và kéo dài tuổi thọ thiết bị.

+———————————————————————–+
|                 SƠ ĐỒ NGUYÊN LÝ NGUỒN VÀ BẢO VỆ
+———————————————————————–+
|
|   Lưới điện hạ thế (220V)
|        |
|        v
|   [Aptomat Tổng / RCCB / ELCB] —> Bảo vệ quá tải, chập điện & rò rỉ
|        |
|        +—> [Aptomat Nhánh 1] —> Ổ cắm, Thiết bị công suất lớn
|        |
|        +—> [Aptomat Nhánh 2] —> Đèn chiếu sáng
|        |
|        +—> [Aptomat Nhánh 3] —> Điều hòa, Bình nóng lạnh
|
+———————————————————————–+

Vai trò của việc đấu tủ điện đúng kỹ thuật

• An toàn mạng sống và tài sản: Loại bỏ nguy cơ rò rỉ điện, phát sinh tia lửa điện gây hỏa hoạn.
• Dễ dàng bảo trì, sửa chữa: Sơ đồ đi dây rõ ràng giúp thợ điện nhanh chóng khoanh vùng và xử lý sự cố.
• Tối ưu chi phí vận hành: Tránh tình trạng sụt áp trên đường dây, giảm hao phí điện năng không đáng có.

2. Chuẩn bị vật tư và dụng cụ trước khi đấu tủ điện 1 pha

Dưới đây là bảng tổng hợp các vật tư và dụng cụ cần thiết để thực hiện cách đấu tủ điện 1 pha gia đình đúng chuẩn:

3. Quy trình cách đấu tủ điện 1 pha gia đình đúng chuẩn kỹ thuật

Để thực hiện cách đấu tủ điện 1 pha gia đình đúng chuẩn, bạn cần tuân thủ nghiêm ngặt 5 bước quy chuẩn dưới đây nhằm bảo đảm an toàn và tính thẩm mỹ cao nhất.

Bước 1: Tính toán công suất và lựa chọn thiết bị đóng cắt

Mỗi gia đình có tổng công suất tiêu thụ khác nhau. Bạn cần tính tổng phụ tải (W) để chọn dòng định mức cho Aptomat tổng và Aptomat nhánh.

• Aptomat Tổng: Thường chọn dòng định mức từ 40A đến 63A. Nên dùng loại ELCB/RCBO có dòng rò 30 mA để chống giật.
• Aptomat Nhánh:

• Mạch chiếu sáng: Chọn MCB 10A – 16A.
• Mạch ổ cắm: Chọn MCB 16A – 20A.
• Mạch tải lớn (Điều hòa, bình nóng lạnh): Chọn MCB 20A – 32A.

Bước 2: Lựa chọn tiết diện dây cáp điện đạt tiêu chuẩn

Lựa chọn tiết diện ruột dẫn bằng đồng đúng công suất giúp tránh hiện tượng quá nhiệt gây chảy vỏ cách điện:

• Đường dây cấp nguồn tổng (từ công tơ vào tủ): Dùng cáp đồng ruột mềm tiết diện từ 6.0 mm² đến 10.0 mm².
• Đường dây nhánh cấp cho ổ cắm, tải lớn: Dùng dây tiết diện 2.5 mm² đến 4.0 mm².
• Đường dây chiếu sáng: Dùng dây tiết diện 1.5 mm².

Lời khuyên từ chuyên gia: Hãy ưu tiên chọn các dòng dây cáp điện Sunwon được sản xuất từ đồng nguyên chất 99.99%, trang bị lớp vỏ cách điện PVC/XLPE chịu nhiệt cao. Cáp điện Sunwon đáp ứng đầy đủ tiêu chuẩn TCVN và IEC, bảo vệ hệ thống điện vận hành ổn định bền bỉ theo thời gian.

Tham khảo giá các sản phẩm dây, cáp điện của Sunwon tại đây.

Bước 3: Cố định vỏ tủ và gá lắp thiết bị đóng cắt

1. Định vị vỏ tủ điện ở độ cao thích hợp (1.4 m – 1.6 m so với mặt sàn).
2. Lắp thanh ray DIN vào vỏ tủ.
3. Gá Aptomat tổng ở góc trái ngoài cùng, tiếp theo là các Aptomat nhánh xếp lần lượt sang bên phải.
4. Lắp đặt thanh trung tính (N) và thanh tiếp địa (PE) vào vị trí thiết kế sẵn.

Bước 4: Đấu nối dây dẫn bên trong tủ điện

1. Đấu nguồn vào Aptomat tổng:

• Dây pha (L – thường màu đỏ/nâu) vào cực L phía trên của Aptomat tổng.
• Dây trung tính (N – thường màu xanh/đen) vào cực N phía trên Aptomat tổng.

1. Đấu nguồn ra từ Aptomat tổng sang Aptomat nhánh:

• Dùng cầu xô (thanh lược) hoặc dây cáp điện ngắn có bấm đầu cos để đấu nối pha (L) từ đầu ra Aptomat tổng sang đầu vào của các Aptomat nhánh.
• Dây trung tính (N) từ đầu ra Aptomat tổng nối trực tiếp vào thanh trung tính (Block N).

1. Đấu dây ra tải tiêu thụ:

• Dây pha của từng tải nối vào đầu ra tương ứng của từng Aptomat nhánh.
• Dây trung tính của từng tải nối vào thanh trung tính chung (Block N).
• Dây tiếp địa (PE – màu vàng xanh) của thiết bị nối vào thanh tiếp địa (PE).

Bước 5: Kiểm tra, nghiệm thu và đo đạc thông số

• Dùng đồng hồ VOM đo thông mạch, kiểm tra độ cách điện giữa pha và trung tính (đảm bảo không chạm chập).
• Xiết chặt lại tất cả các đầu ốc vít tại vị trí đấu nối.
• Bật Aptomat tổng, dùng bút thử điện kiểm tra điện áp đầu ra trước khi cấp điện cho các mạch nhánh.

4. Các lưu ý quan trọng để thực hiện cách đấu tủ điện 1 pha gia đình đúng chuẩn an toàn

Thực hiện cách đấu tủ điện 1 pha gia đình đúng chuẩn đòi hỏi sự cẩn trọng cao độ. Dưới đây là những nguyên tắc kỹ thuật bắt buộc phải tuân thủ:

• Ngắt hoàn toàn nguồn điện: Luôn ngắt Aptomat cấp nguồn phía trước và dùng bút thử điện kiểm tra lại trước khi thao tác.
• Bấm đầu cos chuẩn xác: Khi sử dụng cáp điện nhiều sợi (như cáp Sunwon), bắt buộc phải bấm đầu cos kim/dẹp trước khi siết vào cọc Aptomat để tránh hiện tượng tuột dây hoặc màng oxit gây mô-vê điện.
• Phân màu dây rõ ràng: Tuân thủ quy ước màu dây (Pha L: Red/Brown; Trung tính N: Blue/Black; Tiếp địa PE: Yellow-Green).
• Không đấu chung dây trung tính: Không gom chung dây trung tính của các mạch sau thiết bị ELCB chống giật vì sẽ làm ELCB bị nhảy sai.

5. Câu hỏi thường gặp (FAQ)

Nên chọn Aptomat tổng cho nhà phố 2-3 tầng bao nhiêu Amper?

Thông thường, nhà phố 2-3 tầng có thiết bị cơ bản (2-3 điều hòa, bình nóng lạnh, bếp từ) nên chọn Aptomat tổng 2P dòng định mức 50A hoặc 63A kèm tính năng chống rò 30 mA.

Tại sao Aptomat chống giật (ELCB) cứ bật lên là bị nhảy?

Hiện tượng này thường do dây trung tính của mạch sau ELCB bị chạm mass, dây dẫn rò rỉ điện ra vỏ thiết bị, hoặc do chập dây giữa các nhánh. Cần ngắt toàn bộ tải nhánh để đo đạc và cách ly vị trí rò rỉ.

Vì sao nên chọn dây cáp điện Sunwon cho tủ điện gia đình?

Dây cáp điện Sunwon có ruột dẫn làm từ đồng tinh chất, tiết diện chuẩn xác theo thông số công bố, lớp vỏ cách điện cao cấp chống cháy lan và chịu nhiệt tốt, giúp hạn chế tối đa nguy cơ quá nhiệt gây sự cố tủ điện.

Áp dụng đúng cách đấu tủ điện 1 pha gia đình đúng chuẩn không chỉ giúp hệ thống điện vận hành an toàn mà còn mang lại sự an tâm tuyệt đối cho sinh hoạt hàng ngày. Đừng quên chọn mua các dòng thiết bị đóng cắt chính hãng và cáp điện Sunwon chất lượng cao để đảm bảo an toàn toàn diện cho ngôi nhà của bạn.
