Cáp điện CU/PVC/PVC 4x10mm2 ruột đồng là dòng dây cáp hạ thế 4 lõi được ứng dụng rộng rãi trong các hệ thống điện hạ thế 3 pha 4 dây sinh hoạt và công nghiệp. Bài viết này sẽ cung cấp toàn bộ thông số kỹ thuật, cấu tạo, tiêu chuẩn chất lượng và hướng dẫn chọn mua sản phẩm chính hãng từ thương hiệu Sunwon giúp nhà thầu và thợ thi công tối ưu chi phí.
1. Cáp Điện CU/PVC/PVC 4x10mm2 Ruột Đồng Là Gì?

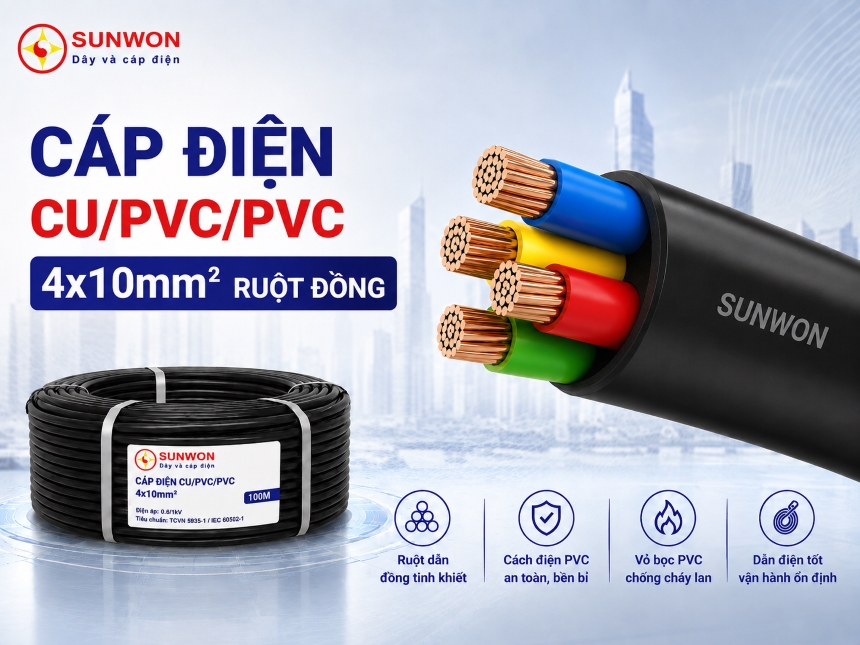

Cáp điện CU/PVC/PVC 4x10mm2 ruột đồng là loại cáp điện lực hạ thế gồm 4 lõi đồng (Cu), mỗi lõi có tiết diện 10mm², được bọc cách điện PVC và bảo vệ bởi lớp vỏ bọc bên ngoài bằng nhựa PVC cao cấp. Sản phẩm được thiết kế để truyền tải dòng điện 3 pha có dây trung tính với mức điện áp danh định 0,6/1kV.
+———————————————————————–+
CẤU TẠO LÕI CÁP 4x10mm²
(Lõi 1: Pha A) (Lõi 2: Pha B) (Lõi 3: Pha C)
[ Cu ] [ Cu ] [ Cu ]
( PVC ) ( PVC ) ( PVC )
(Lõi 4: Trung tính)
[ Cu ]
( PVC )
[——— VỎ ĐỆM & VỎ NGOÀI PVC PHỦ NGOÀI ——–]
+———————————————————————–+
Chi Tiết Cấu Tạo Kỹ Thuật
Cấu tạo tiêu chuẩn của dòng cáp này bao gồm 3 thành phần cốt lõi:
- Ruột dẫn (CU): Làm từ đồng tinh chất (độ tinh khiết đạt 99,99%), bện tròn nén hoặc bện xoắn từ nhiều sợi đồng nhỏ. Đồng tinh chất giúp giảm hao hụt điện năng và chịu nhiệt cực tốt.
- Lớp cách điện (PVC): Nhựa Polyvinyl Chloride cao cấp bọc quanh từng lõi đồng. Lớp này cách điện tuyệt đối giữa các pha với độ dày tiêu chuẩn theo TCVN.
- Lớp vỏ bọc ngoài (PVC): Lớp nhựa PVC tổng hợp bao bọc toàn bộ 4 lõi cáp. Vỏ ngoài chịu lực cơ học, chống ẩm, chống tia UV và bảo vệ cáp khỏi tác động môi trường.
2. Thông Số Kỹ Thuật Của Cáp Điện CU/PVC/PVC 4x10mm2 Ruột Đồng Sunwon
Sản phẩm cáp điện 4x10mm2 ruột đồng thương hiệu Sunwon được sản xuất trên dây chuyền công nghệ hiện đại, tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế và Việt Nam như TCVN 5935-1 / IEC 60502-1.
| Thông số kỹ thuật | Giá trị tiêu chuẩn | Ghi chú |
|---|---|---|
| Tên sản phẩm | Cáp điện CU/PVC/PVC 4x10mm2 ruột đồng | Thương hiệu Sunwon |
| Số lõi | 4 lõi (3 pha + 1 trung tính) | Quy chuẩn phân màu rõ ràng |
| Tiết diện danh định | 4 x 10 mm² | Ruột đồng tròn xoắn |
| Cấp điện áp (U₀/U) | 0,6/1 kV | Hệ thống hạ thế |
| Vật liệu ruột dẫn | Đồng tinh khiết 99,99% | Điện trở dẫn cực thấp |
| Chiều dày cách điện danh định | ~ 1,0 mm | Nhựa PVC nguyên sinh |
| Chiều dày vỏ bọc danh định | ~ 1,4 mm | Nhựa PVC chịu nén, chống cháy chậm |
| Điện trở ruột dẫn tối đa tại 20°C | 1,83 Ω/km | Theo chuẩn TCVN 6610 |
| Nhiệt độ làm việc tối đa của ruột dẫn | 70°C | Trong điều kiện vận hành bình thường |
| Nhiệt độ ngắn mạch tối đa | 160°C | Trong thời gian không quá 5 giây |
3. Ưu Điểm Nổi Bật Của Cáp Điện Ruột Đồng CU/PVC/PVC 4x10mm2
Cáp điện ruột đồng phân khúc 4x10mm2 mang lại hiệu suất truyền tải vượt trội, tổn hao điện năng thấp và độ bền cơ học cao trong suốt quá trình vận hành. Nhờ thiết kế 2 lớp vỏ bảo vệ CU/PVC/PVC, cáp có khả năng kháng ẩm và hoạt động ổn định trong nhiều môi trường lắp đặt khắt khe.
Khả Năng Dẫn Điện Vượt Trội Và Tiết Kiệm Năng Lượng
Đồng nguyên chất có hệ số dẫn điện cao chỉ sau bạc. Sử dụng cáp điện 4x10mm ruột đồng giúp giảm thiểu tối đa hiện tượng sụt áp trên đường dây dài. Điều này đảm bảo các thiết bị điện công suất lớn vận hành đúng điện áp thiết kế.
Độ Bền Cơ Học Và Cách Điện An Toàn
Cấu trúc vỏ kép cu/pvc/pvc mang đến độ an toàn gấp đôi:
- Chống rò rỉ điện: Lớp PVC nguyên sinh chống phóng điện rò rỉ ra ngoài.
- Chống tác động ngoại lực: Vỏ ngoài PVC dẻo dai giúp cáp không bị nứt vỡ khi uốn cong hoặc chịu lực nén nhẹ khi đi âm tường, âm sàn.
- Kháng hóa chất nhẹ và độ ẩm: Thích hợp đi ngầm trong ống gen hoặc lắp đặt ngoài trời.
4. Ứng Dụng Thực Tế Của Cáp Điện CU/PVC/PVC 4x10mm2 Ruột Đồng Sunwon
Cáp điện CU/PVC/PVC 4x10mm2 ruột đồng Sunwon được ứng dụng phổ biến nhất làm dây nguồn tổng cấp điện 3 pha cho nhà phố lớn, xưởng sản xuất nhỏ, nhà hàng và các tầng trong tòa nhà cao tầng. Sản phẩm đáp ứng hoàn hảo dòng tải định mức lên đến khoảng 50A – 65A (tùy thuộc vào phương pháp lắp đặt).
1. Thi Công Hệ Thống Điện Nhà Thầu Và Công Trình
Các nhà thầu điện lựa chọn dòng cáp này cho:
- Đường dây cấp điện từ công tơ tổng về tủ điện trung tâm của căn hộ biệt thự, nhà vườn.
- Cấp điện cho hệ thống điều hòa trung tâm VRV/VRF, thang máy gia đình.
- Dây dẫn điện nguồn cho các máy móc công nghiệp nhẹ, máy nén khí, hệ thống bơm nước công suất lớn.
2. Tiêu Chuẩn Chọn Cáp Cho Thợ Điện Và Thợ Thi Công
Khi lắp đặt, thợ thi công điện công trình cần lưu ý:
- Hệ số giảm dòng: Nếu đi nhiều cáp chung một ống gen, cần chọn hệ số hiệu chỉnh dòng điện an toàn.
- Bán kính uốn cong: Bán kính uốn cong tối thiểu của cáp là 10 – 12 lần đường kính ngoài của cáp. Tránh gập gãy làm đứt gãy sợi đồng bên trong.
5. Tại Sao Nhà Thầu Nên Chọn Cáp Điện Sunwon?
Sunwon là thương hiệu cáp điện uy tín, cung cấp các giải pháp truyền tải điện an toàn, đạt chuẩn kỹ thuật quốc tế với mức giá cạnh tranh nhất thị trường. Sản phẩm cáp điện 4x10mm2 của Sunwon luôn được các kỹ sư và chủ đầu tư tin tưởng lựa chọn.
Cam Kết Chất Lượng Từ Sunwon
- Đồng chuẩn 99,99%: Đảm bảo tiết diện ruột dẫn đúng chuẩn, không thiếu ly, không pha tạp chất.
- Vỏ cách điện đạt chuẩn: Sử dụng nhựa PVC không chứa chì gây hại, khả năng tự tắt khi ngắt nguồn lửa (chống cháy lan nhẹ).
- Đầy đủ CO/CQ: Cung cấp đầy đủ chứng nhận xuất xưởng, chứng chỉ chất lượng phục vụ nghiệm thu công trình.
- Chính sách giá ưu đãi: Chiết khấu cao cho nhà thầu điện và đại lý phân phối trên toàn quốc.
Tham khảo bảng giá các dòng cáp SUNWON tại đây.
6. Hướng Dẫn Bảo Quản Và Thi Công Cáp Điện CU/PVC/PVC 4x10mm2 Đúng Kỹ Thuật
Để đảm bảo tuổi thọ cáp điện cu/pvc/pvc đạt trên 30 năm, quá trình vận chuyển, lưu kho và thi công cần tuân thủ nghiêm ngặt các hướng dẫn kỹ thuật sau đây.
Quy Trình Lắp Đặt Chuẩn Kỹ Thuật
- Kiểm tra trước khi kéo dây: Dùng đồng hồ Megohmmeter đo điện trở cách điện của cáp trước khi thi công. Điện trở đạt từ 0,5 MΩ trở lên mới đạt yêu cầu.
- Sử dụng ống bảo vệ: Khi đi ngầm dưới đất hoặc âm tường, bắt buộc lồng cáp vào ống nhựa HDPE chịu lực hoặc ống luồng PVC dẻo.
- Bảo quản cuộn cáp: Để cuộn cáp nơi khô ráo, tránh tiếp xúc trực tiếp với ánh nắng mặt trời kéo dài hoặc hóa chất ăn mòn.
7. Các Câu Hỏi Thường Gặp (FAQ)
Cáp điện CU/PVC/PVC 4x10mm2 ruột đồng chịu được công suất bao nhiêu kW?
Trong điều kiện lắp đặt tiêu chuẩn (đi âm tường hoặc trong ống luồng), cáp 4x10mm2 ruột đồng chịu được dòng điện khoảng 55A, tương đương công suất tải khoảng 28kW – 32kW đối với điện 3 pha 380V.
Ký hiệu CU/PVC/PVC trên thân cáp điện có ý nghĩa gì?
Ký hiệu này thể hiện cấu tạo của cáp: CU là ruột dẫn bằng đồng (Copper), lớp PVC thứ nhất là lớp nhựa cách điện cho từng lõi, và lớp PVC thứ hai là lớp vỏ bọc bảo vệ bên ngoài.
Cáp 4x10mm2 Sunwon có đi ngầm trực tiếp dưới đất được không?
Cáp CU/PVC/PVC có 2 lớp vỏ bảo vệ nhưng không có lớp giáp kim loại (DATA/DSTA). Do đó, nếu đi ngầm dưới đất, bạn nên luồng cáp qua ống HDPE dợn sóng để bảo vệ cáp khỏi sức nén của đất và sự gặm nhấm của côn trùng.
Kết Luận
Việc lựa chọn cáp điện CU/PVC/PVC 4x10mm2 ruột đồng đạt chuẩn chất lượng là yếu tố quyết định sự an toàn và bền vọt của toàn bộ hệ thống điện công trình. Với chất lượng vượt trội, tiết diện chuẩn xác và giá thành hợp lý, cáp điện Sunwon tự hào là người bạn đồng hành tin cậy của mọi nhà thầu và thợ thi công Việt Nam. Hãy liên hệ ngay với Sunwon để nhận báo giá cáp điện 4x10mm tốt nhất hôm nay!
