Cáp vặn xoắn (cáp ABC) là giải pháp hàng đầu trong truyền tải và phân phối điện hạ thế ngoài trời nhờ độ bền cao và tính an toàn vượt trội. Bài viết này sẽ cung cấp toàn bộ thông tin kỹ thuật, cấu tạo, ứng dụng thực tế và kinh nghiệm chọn mua cáp nhôm vặn xoắn Sunwon chính hãng với mức giá tối ưu nhất cho công trình của bạn.
1. Cáp vặn xoắn là gì? Khái niệm và tên gọi kỹ thuật (Cáp ABC)
Cáp vặn xoắn (còn gọi là cáp ABC – Aerial Bundled Cables) là loại cáp điện hạ thế gồm nhiều lõi dẫn điện có vỏ bọc cách điện xoắn lại với nhau. Loại cáp này được thiết kế chuyên dụng cho hệ thống truyền tải điện truyền không gian ngoài trời, treo trên cột điện.
Cáp vặn xoắn được sử dụng phổ biến ở dải điện áp hạ thế (thường là 0.6/1kV). Khác với dòng dây trần truyền thống dễ gây sự cố va chạm hành lang an toàn lưới điện, cáp ABC sở hữu lớp vỏ cách điện bền vững, giúp giảm thiểu tối đa hiện tượng đoản mạch hay phóng điện khi vướng cành cây.
Các thuật ngữ kỹ thuật phổ biến:
- Cáp ABC (Aerial Bundled Cable): Tên tiếng Anh chuẩn quốc tế của cáp vặn xoắn treo trên không.
- Cáp nhôm vặn xoắn: Dòng cáp vặn xoắn có ruột dẫn làm bằng nhôm (hoặc hợp kim nhôm), giúp tối ưu chi phí và giảm trọng lượng đường dây.
2. Cấu tạo chi tiết và thông số kỹ thuật cáp vặn xoắn

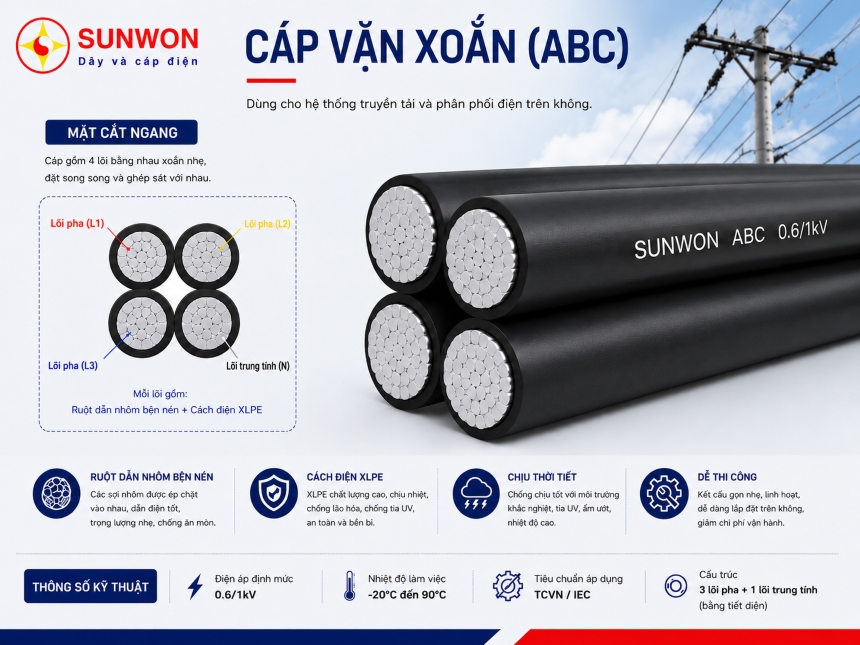

Cấu tạo cáp vặn xoắn gồm 2 thành phần chính: ruột dẫn điện bằng nhôm ép chặt và lớp vỏ cách điện XLPE chịu nhiệt, chống tia UV. Số lõi cáp dao động từ 2 đến 4 lõi tùy theo yêu cầu hệ thống điện 1 pha hay 3 pha.
Chi tiết các lớp cấu tạo:
- Ruột dẫn (Conductor): Làm bằng nhôm bện tròn ép chặt (Compact stranded aluminum). Việc ép chặt giúp giảm đường kính ngoài của cáp, tăng độ bền cơ học và hạn chế đọng nước.
- Lớp cách điện (Insulation): Sử dụng nhựa XLPE (Cross-linked Polyethylene) vặn xoắn màu đen. Nhựa XLPE có khả năng chịu nhiệt độ làm việc liên tục lên tới 90°C và nhiệt độ ngắn mạch lên tới 250°C.
- Phân loại theo quy cách lõi:
- Cáp 2 lõi (2x…): Gồm 1 dây pha và 1 dây trung tính (dùng cho điện 1 pha).
- Cáp 3 lõi (3x…): Gồm 3 dây pha (dùng cho tải 3 pha không cần dây trung tính).
- Cáp 4 lõi (4x…): Gồm 3 dây pha và 1 dây trung tính (dùng phổ biến cho lưới điện hạ thế 3 pha 4 dây).
Bảng thông số kỹ thuật chung:
| Thông số kỹ thuật | Chi tiết tiêu chuẩn |
|---|---|
| Cấp điện áp | 0.6/1 kV |
| Tiêu chuẩn áp dụng | TCVN 6447 / AS/NZS 3560 / IEC 60502-1 |
| Vật liệu ruột dẫn | Nhôm kỹ thuật điện (Độ tinh khiết > 99.5%) |
| Vật liệu cách điện | XLPE kháng tia cực tím (UV Resistant) |
| Nhiệt độ ruột dẫn tối đa | 90°C (vận hành bình thường) |
3. Tại sao cáp nhôm vặn xoắn được ưu tiên trong thi công công trình?
Cáp nhôm vặn xoắn mang lại hiệu quả kinh tế cao vượt trội nhờ giá thành rẻ hơn cáp đồng từ 30-50%, trọng lượng nhẹ giúp giảm tải cho cột điện, cùng khả năng vận hành an toàn trong điều kiện thời tiết khắc nghiệt.
Đối với các nhà thầu thi công và thợ điện, cáp nhôm vặn xoắn luôn là lựa chọn hàng đầu cho các dự án chiếu sáng đô thị, cấp điện nông thôn và nhà xưởng công nghiệp nhờ các ưu điểm sau:
- Tối ưu chi phí đầu tư: Nhôm có giá thành rẻ hơn đồng rất nhiều. Việc sử dụng cáp nhôm giúp tiết kiệm đáng kể ngân sách vật tư cho các tuyến đường dây dài.
- Trọng lượng nhẹ, dễ thi công: Trọng lượng của nhôm chỉ bằng khoảng 1/3 so với đồng. Điều này giúp giảm độ võng của dây, giảm khoảng cách số lượng cột điện cần dựng và rút ngắn thời gian kéo cáp.
- Độ an toàn cao: Lớp cách điện XLPE chống rò rỉ điện, chống phóng điện khi tiếp xúc với tán cây, hạn chế tối đa sự cố ngắn mạch do bão gió.
- Tăng tính thẩm mỹ: Gom các dây dẫn đơn thành một bó xoắn gọn gàng, tránh tình trạng “mạng nhện” rườm rà trên không.
4. Bảng giá cáp nhôm vặn xoắn tham khảo & các yếu tố ảnh hưởng
Giá cáp nhôm vặn xoắn phụ thuộc vào tiết diện lõi (từ 16mm² đến 150mm²), số lượng lõi và biến động giá nguyên liệu nhôm trên thị trường. Lựa chọn thương hiệu uy tín như Sunwon giúp đảm bảo mức giá cạnh tranh đi kèm chất lượng chuẩn TCVN.
| Quy cách dây | Tiết diện danh định (mm²) | Giá tham khảo (VNĐ/m) |
|---|---|---|
| Cáp ABC 2×16 | 2 x 16 | 17.800 |
| Cáp ABC 2×25 | 2 x 25 | 25.300 |
| Cáp ABC 2×35 | 2 x 35 | 33.000 |
| Cáp ABC 4×35 | 4 x 35 | 65.000 |
| Cáp ABC 4×50 | 4 x 50 | 88.800 |
| Cáp ABC 4×70 | 4 x 70 | 124.400 |
| Cáp ABC 4×95 | 4 x 95 | 170.000 |
*Lưu ý: Bảng giá trên mang tính chất tham khảo. Đơn giá thực tế có thể thay đổi tùy theo thời điểm và số lượng đơn hàng.
Xem đầy đủ bảng giá cáp vặn xoắn chi tiết SUNWON tại đây.
Các yếu tố ảnh hưởng trực tiếp đến giá cáp vặn xoắn:
- Giá nguyên liệu nhôm thế giới: Biến động giá kim loại nhôm sàn LME ảnh hưởng trực tiếp đến chi phí sản xuất.
- Chất lượng nhựa XLPE: Nhựa XLPE nguyên sinh có khả năng kháng UV tốt sẽ có giá nhỉnh hơn nhựa tái chế nhưng đảm bảo tuổi thọ dây trên 20 năm.
- Chiết khấu từ nhà phân phối: Mua hàng trực tiếp từ nhà máy hoặc đại lý cấp 1 sẽ nhận được mức chiết khấu tốt hơn.
5. Cáp vặn xoắn Sunwon – Lựa chọn hàng đầu cho nhà thầu & thợ thi công
Cáp vặn xoắn Sunwon được sản xuất trên dây chuyền công nghệ hiện đại, đáp ứng nghiêm ngặt các tiêu chuẩn kỹ thuật Việt Nam và quốc tế. Sản phẩm nổi bật với ruột nhôm tinh chất, lớp cách điện XLPE bền bỉ và mức giá cạnh tranh nhất thị trường.
Trên thị trường hiện nay, Sunwon là thương hiệu cáp điện được đông đảo nhà thầu, kỹ sư và thợ thi công tin tưởng lựa chọn cho các công trình trọng điểm.
Lý do nên chọn cáp vặn xoắn Sunwon:
- Đủ tiết diện, đúng tiêu chuẩn: Ruột dẫn làm từ nhôm kỹ thuật điện độ tinh khiết cao, đảm bảo đúng điện trở xoay chiều, không rút bớt tiết diện.
- Lớp cách điện XLPE cao cấp: Khả năng chống lão hóa nhiệt vượt trội, không bị nứt vỡ lớp vỏ khi làm việc dưới ánh nắng gay gắt ngoài trời thời gian dài.
- Cáp vặn xoắn giá tốt: Sunwon tối ưu hóa quy trình sản xuất, mang lại giải pháp cáp điện chất lượng cao với giá thành hợp lý, giúp nhà thầu tối ưu chi phí dự án.
- Chế độ bảo hành rõ ràng: Tất cả sản phẩm cáp điện Sunwon đều có đầy đủ chứng chỉ CO/CQ, đạt chuẩn TCVN và được bảo hành chính hãng.
6. Mua cáp vặn xoắn ở đâu chất lượng, giá tốt?
Tóm tắt nhanh: Để mua cáp vặn xoắn Sunwon chính hãng với giá tận gốc, người tiêu dùng và nhà thầu nên liên hệ trực tiếp qua hệ thống đại lý ủy quyền hoặc Hotline chính thức của Sunwon để tránh mua phải hàng giả, hàng nhái kém chất lượng.
Khi mua cáp điện cho công trình, việc lựa chọn đúng địa chỉ cung cấp uy tín là yếu tố quyết định sự an toàn của toàn bộ hệ thống.
Kinh nghiệm chọn mua cáp vặn xoắn cho thợ thi công:
- Kiểm tra thông số trên vỏ dây: Dây cáp chính hãng luôn in rõ nhãn hiệu, quy cách số mét rõ ràng.
- Yêu cầu chứng chỉ chất lượng: Luôn yêu cầu phiếu xuất xưởng và chứng chỉ CO/CQ đối với đơn hàng công trình.
- Kiểm tra ruột nhôm: Lõi nhôm phải sáng bóng, các sợi nhôm bện chặt chẽ, không bị xỉn màu hay đứt gãy.
7. Câu hỏi thường gặp (FAQ)
Cáp vặn xoắn ABC có dùng để đi ngầm dưới đất được không?
Trả lời: Không nên. Cáp vặn xoắn ABC được thiết kế chuyên dụng để treo trên không (Aerial). Nếu muốn đi ngầm dưới đất, bạn nên sử dụng các dòng cáp ngầm chuyên dụng có lớp giáp kim loại bảo vệ để chống va đập cơ học và ẩm ướt.
Nhiệt độ chịu đựng tối đa của lớp cách điện XLPE trên cáp vặn xoắn là bao nhiêu?
Trả lời: Lớp cách điện XLPE có khả năng chịu nhiệt độ làm việc dài hạn ở 90°C. Trong điều kiện sự cố ngắn mạch (thời gian không quá 5 giây), XLPE có thể chịu được nhiệt độ lên đến 250°C.
Cáp nhôm vặn xoắn có bền bằng cáp đồng không?
Trả lời: Về mặt cơ học và khả năng chống chịu thời tiết ngoài trời, cáp nhôm vặn xoắn vỏ XLPE có độ bền tương đương cáp đồng (tuổi thọ có thể đạt 20-30 năm). Tuy nhiên, nhôm có độ dẫn điện bằng khoảng 61% so với đồng, nên khi chọn cáp nhôm cần tăng tiết diện dây lên 1-2 cấp so với cáp đồng để đảm bảo khả năng tải dòng tương đương.
