Dây Điện 3 Lõi Dây Nào Là Dây Mát? Quy Màu Chuẩn Kỹ Thuật

Dây Điện 3 Lõi Dây Nào Là Dây Mát? Xác định đúng dây mát (dây trung tính) trong dây điện 3 lõi là bước then chốt giúp hệ thống điện vận hành an toàn, tránh nguy cơ chập cháy và giật điện. Bài viết này hướng dẫn bạn quy màu chuẩn kỹ thuật theo TCVN/IEC, cách đo thực tế bằng đồng hồ VOM và lưu ý quan trọng cho thợ thi công.

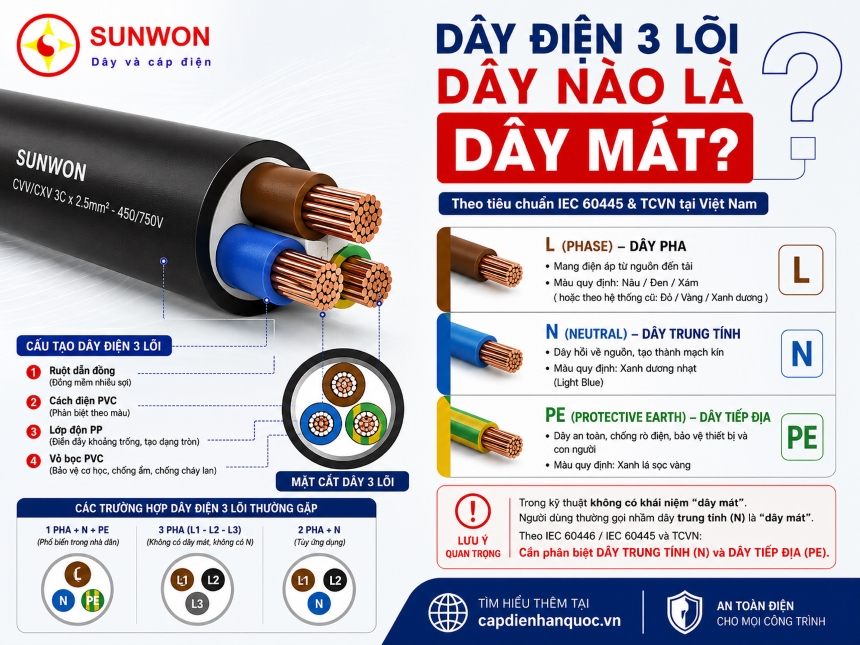

1. Dây Điện 3 Lõi Dây Nào Là Dây Mát? Quy Định Màu Chuẩn

Trong cáp điện 3 lõi chuẩn IEC và TCVN, dây mát (dây trung tính – N) thường có màu xanh dương (xanh lam). Hai dây còn lại gồm dây nóng (L) màu nâu hoặc đen, và dây tiếp địa (PE) màu xanh lá cây phối vàng.

Để tránh nhầm lẫn trong quá trình đấu nối, bảng quy chuẩn mã màu dây điện 3 lõi dưới đây tổng hợp theo hệ thống tiêu chuẩn phổ biến hiện nay:

Lưu ý thực tế: Tại một số công trình cũ hoặc cáp nhập khẩu không chuẩn quy định, màu sắc có thể bị thay đổi. Do đó, thợ thi công luôn cần kiểm tra lại bằng thiết bị đo chuyên dụng trước khi đấu nối.

2. Phân Biệt Dây Mát và Dây Tiếp Địa Để Tránh Nhầm Lẫn

Dây mát (Neutral) là dây mang dòng điện về nguồn để hoàn thành mạch điện kín. Dây tiếp địa (PE) là dây bảo vệ, chỉ truyền dòng điện xuống đất khi hệ thống bị rò rỉ điện.

Nhiều người dùng và thợ điện mới thường nhầm lẫn giữa dây mát và dây tiếp đất dẫn đến đấu sai kỹ thuật, gây nhảy aptomat chống rò (RCBO/ELCB).

• Dây mát (Neutral – N): Có điện áp xấp xỉ 0V so với đất khi cân bằng tải, nhưng vẫn tham gia vào quá trình truyền tải điện năng.
• Dây tiếp địa (Ground/Earth – PE): Không tham gia dẫn điện trong điều kiện hoạt động bình thường. Dây này đấu nối vỏ kim loại của thiết bị xuống cọc tiếp địa dưới đất để bảo vệ người sử dụng.

3. Bước Xác Định Dây Mát Bằng Đồng Hồ Đo Điện Chuyên Dụng

Khi màu dây bị phai hoặc không đúng chuẩn, cách chính xác nhất để tìm dây mát là dùng đồng hồ đo vạn năng (VOM) hoặc bút thử điện để đo điện áp giữa các cặp dây.

1. Bước 1: Xác định dây nóng (L) bằng bút thử điện
   Cấp điện vào cáp. Dùng bút thử điện lần lượt chạm vào lõi kim loại của từng dây. Dây nào làm bút thử điện phát sáng chính là dây nóng (L). Đánh dấu dây này lại.
2. Bước 2: Đo điện áp với đồng hồ vạn năng (VOM)
   Đo điện áp AC giữa dây nóng vừa tìm được với 2 dây còn lại:

• Cặp dây có điện áp ~220V chuẩn: Dây còn lại là dây mát (N).
• Cặp dây có điện áp nhỏ hơn hoặc 0V: Dây còn lại là dây tiếp địa (PE) (nếu hệ thống tiếp địa chưa đấu nối hoàn chỉnh).

1. Bước 3: Ngắt nguồn điện và đo thông mạch
   Ngắt aptomat tổng. Dùng thang đo điện trở (Ω) hoặc đo thông mạch trên VOM để kiểm tra độ cản trở giữa dây mát và điểm trung tính của tủ điện. Điện trở phải tiệm cận 0 Ω.

4. Tác Hại Khi Đấu Nhầm Dây Mát Trong Hệ Thống Điện

Đấu nhầm dây mát sang dây nóng sẽ làm thiết bị bị đảo chiều điện cực, nguy hiểm khi sửa chữa. Đấu nhầm dây mát sang dây tiếp địa sẽ làm nhảy aptomat chống rò (ELCB/RCBO) ngay lập tức.

• Gây nguy hiểm chết người: Nếu đấu nhầm dây nóng vào vỏ thiết bị thay cho dây tiếp địa, vỏ máy sẽ bị nhiễm điện 220V.
• Hỏng hóc thiết bị điện: Một số thiết bị điện tử nhạy cảm đòi hỏi đúng cực L – N. Đấu ngược pha có thể gây lỗi vi mạch điều khiển.
• Không thể vận hành ELCB/RCBO: Cầu dao chống rò hoạt động dựa trên nguyên lý so sánh dòng điện giữa dây nóng và dây mát. Nếu dòng điện đi qua dây PE, ELCB sẽ hiểu là bị rò điện và ngắt mạch liên tục.

5. Lựa Chọn Cáp Điện 3 Lõi Chất Lượng Cao Từ Sunwon

Sử dụng dây cáp điện 3 lõi đạt chuẩn giúp màu sắc vỏ cách điện không bị phai mờ, ruột đồng dẫn điện tốt và đáp ứng đầy đủ tiêu chuẩn an toàn TCVN/IEC.

Đối với nhà thầu và thợ thi công, chất lượng dây cáp quyết định 90% tính an toàn của công trình. Các sản phẩm cáp điện 3 lõi Sunwon được sản xuất trên dây chuyền công nghệ hiện đại với nhiều ưu điểm nổi bật:

• Mã màu chuẩn xác: Vỏ bọc XLPE/PVC được phối màu nguyên sinh chuẩn IEC, giúp kỹ sư và thợ điện dễ dàng nhận biết dây mát, dây nóng và dây PE mà không sợ lầm lẫn.
• Ruột dẫn đồng tinh chất (99.99% Cu): Giảm thiểu điện trở, hạn chế phát nhiệt và tiết kiệm điện năng.
• Chống cháy lan & cách điện vượt trội: Lớp vỏ bảo vệ chịu nhiệt cao, tăng cường độ bền cơ học cho các công trình âm tường hoặc đi ngầm.

6. CÂU HỎI THƯỜNG GẶP (FAQ)

1. Dây điện 3 lõi không có màu xanh dương thì dây nào là dây mát?

Trong các dòng cáp cũ hoặc cáp nhập khẩu theo chuẩn NEC, dây mát thường có màu trắng hoặc xám. Nếu cáp không có các màu này, bạn bắt buộc phải dùng đồng hồ vạn năng đo điện áp để xác định chính xác.

2. Dây mát có bị giật không?

Về mặt lý thuyết, dây mát có điện áp 0V so với đất nên không gây giật. Tuy nhiên, khi hệ thống bị mất dây trung tính (đứt dây mát) hoặc phụ tải bị lệch pha nghiêm trọng, dây mát vẫn có thể mang điện áp cao và gây giật nguy hiểm.

3. Có thể dùng dây tiếp địa làm dây mát được không?

Tuyệt đối không. Việc dùng dây tiếp địa thay cho dây mát sẽ làm vô hiệu hóa hệ thống bảo vệ an toàn, khiến aptomat RCBO/ELCB bị nhảy liên tục và tiềm ẩn nguy cơ rò điện ra vỏ thiết bị.

9. KẾT LUẬN

Việc xác định dây điện 3 lõi dây nào là dây mát không quá phức tạp nếu bạn nắm rõ quy chuẩn màu sắc (màu xanh dương theo IEC/TCVN) và sử dụng đúng công cụ kiểm tra. Để đảm bảo an toàn tuyệt đối cho công trình, hãy ưu tiên chọn mua các dòng sản phẩm dây cáp điện chất lượng, rõ ràng mã màu từ thương hiệu uy tín như Sunwon.
