Khi hệ thống điện 3 pha xảy ra sự cố hỏa hoạn, việc duy trì nguồn điện cho các thiết bị thoát hiểm như bơm cứu hỏa, quạt tăng áp, và đèn chiếu sáng khẩn cấp là yếu tố sống còn. Để làm được điều này, hệ thống bắt buộc phải sử dụng cáp chống cháy chuyên dụng.
Bài viết này sẽ cung cấp đầy đủ thông tin kỹ thuật về cấu tạo, tiêu chuẩn kiểm định, bảng giá và kinh nghiệm thực tế giúp các nhà thầu, thợ điện lựa chọn đúng dòng cáp chống cháy 3 pha an toàn, tối ưu chi phí cho công trình.
1. Cáp chống cháy 3 pha là gì?
Cáp chống cháy 3 pha là loại dây dẫn điện có khả năng truyền tải dòng điện xoay chiều 3 pha chịu được nhiệt độ cao của ngọn lửa trong một khoảng thời gian nhất định mà không gây ngắn mạch hoặc đứt mạch. Dòng cáp này được thiết kế để duy trì sự sống cho các hệ thống khẩn cấp khi tòa nhà xảy ra hỏa hoạn.
Khác với cáp chậm cháy (Flame Retardant – chỉ có tính chất hạn chế sự lan truyền của ngọn lửa), cáp chống cháy (Fire Resistant) sở hữu lớp bảo vệ đặc biệt giúp lõi đồng bên trong không bị nóng chảy hoặc chạm chập ngay cả khi lớp vỏ ngoài đã bị thiêu rụi.

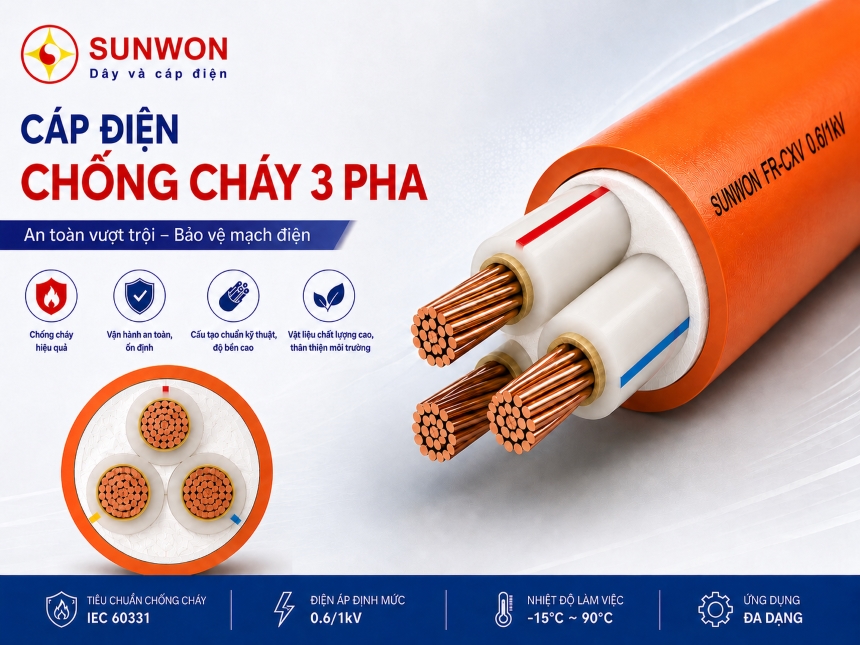

2. Cấu tạo chi tiết của cáp chống cháy 3 pha chuẩn kỹ thuật
Cấu tạo cốt lõi của cáp chống cháy 3 pha bao gồm lớp băng mica (Mica tape) chịu nhiệt bọc trực tiếp quanh lõi đồng, kết hợp với các lớp cách điện XLPE và vỏ bảo vệ chống độc FR-PVC hoặc LSHF. Sự kết hợp cơ tính này giúp cáp chịu được nguồn nhiệt từ 750°C đến 950°C.
Đối với giới thợ thi công và nhà thầu, việc hiểu rõ các lớp cấu tạo giúp đánh giá chính xác chất lượng cáp khi nghiệm thu tại công trình:
- Ruột dẫn (Conductor): Gồm 3 lõi chính (và có thể kèm 1 lõi trung tính/lõi tiếp địa). Thường làm bằng đồng ủ mềm (Class 1 hoặc Class 2) bện tròn ép chặt để đảm bảo độ dẫn điện tối đa và tính ổn định định hình.
- Lớp băng mica chống cháy (Mica tape): Đây là thành phần quan trọng nhất. Cáp chống cháy bắt buộc phải có lớp băng mica quấn quanh ruột đồng. Mica là khoáng chất chịu nhiệt cực cao, ngăn không cho các lõi đồng chạm vào nhau khi các lớp nhựa bên ngoài bị cháy chảy.
- Lớp cách điện (Insulation): Thường sử dụng hợp chất XLPE (Cross-linked Polyethylene) chịu nhiệt độ làm việc bình thường lên tới 90°C và nhiệt độ ngắn mạch 250°C.
- Lớp lót/Đệm (Filler/Bedding): Sợi PP quấn bọc khít hoặc lớp nhựa PVC ép đùn để định hình cáp tròn đều, giảm ma sát trong.
- Lớp vỏ bảo vệ ngoài (Outer Sheath): Sử dụng nhựa chậm cháy FR-PVC hoặc hợp chất ít khói không halogen (LSHF/LSZH). Lớp vỏ này giảm thiểu tối đa việc sinh khói độc và khí ăn mòn khi có cháy, bảo vệ đường hô hấp của người thoát hiểm.
3. Các tiêu chuẩn quốc tế bắt buộc đối với cáp chống cháy
Các dòng cáp chống cháy 3 pha lưu hành trên thị trường phải vượt qua các bài kiểm tra nghiêm ngặt về khả năng chịu lửa, khả năng chịu va đập cơ học và chịu nước khi đang cháy. Các chứng chỉ phổ biến nhất hiện nay bao gồm IEC 60331, BS 6387 và TCVN 6724.
Dưới đây là bảng phân loại các tiêu chuẩn kiểm định mà các nhà thầu cần lưu ý khi lập hồ sơ thiết kế và nghiệm thu công trình:
| Tiêu chuẩn | Nội dung kiểm định cụ thể | Khả năng đáp ứng thực tế |
|---|---|---|
| IEC 60331 | Duy trì mạch điện trong ngọn lửa có nhiệt độ tối thiểu 750°C. | Cáp hoạt động liên tục trong ít nhất 90 phút. |
| BS 6387 Cấp C | Chịu lửa trực tiếp ở nhiệt độ cao lên tới 950°C. | Duy trì mạch điện an toàn trong 180 phút. |
| BS 6387 Cấp W | Chịu lửa kết hợp với nước phun sơ cấp trực tiếp. | Chịu lửa 15-30 phút, sau đó phun nước thêm 15 phút. |
| BS 6387 Cấp Z | Chịu lửa kết hợp va đập cơ học (giả lập kết cấu sập đổ). | Chịu va đập cơ học liên tục mỗi 30 giây trong 15 phút cháy. |
| IEC 60332 | Thử nghiệm độ lan truyền ngọn lửa theo phương thẳng đứng. | Ngọn lửa tự tắt khi cách ly nguồn cháy, không cháy lan. |
4. Bảng giá tham khảo và cách tính chiết khấu cáp chống cháy 3 pha
Giá cáp chống cháy 3 pha hiện nay dao động từ vài chục nghìn đến vài triệu đồng trên một mét, phụ thuộc chủ yếu vào tiết diện lõi đồng (từ 4mm² đến 240mm²), kết cấu lõi (có lõi trung tính hay không) và lớp vỏ bảo vệ (FR-PVC hoặc LSHF). Các nhà thầu thường nhận được mức chiết khấu thương mại từ 20% đến 35% tùy thuộc vào khối lượng đơn hàng thực tế của dự án.
Để giúp các kỹ sư cơ điện và bộ phận vật tư dễ dàng lên dự toán ngân sách, dưới đây là bảng giá quy đổi tham khảo cho các dòng cáp chống cháy 3 pha phổ biến (Dòng 0.6/1kV, Ruột đồng, Cách điện XLPE, Vỏ FR-PVC):
| Loại tiết diện (mm²) | Đơn giá (VNĐ/mét) |
| Fr-CMXV 3c x 1.5 mm2 | 39,000 |
| Fr-CMXV 3c x 2.5 mm2 | 55,700 |
| Fr-CMXV 3c x 4.0 mm2 | 79,600 |
| Fr-CMXV 3c x 6.0 mm2 | 110,300 |
| Fr-CMXV 3c x 10 mm2 | 159,700 |
| Fr-CMXV 3c x 16 mm2 | 238,000 |
| Fr-CMXV 3c x 25 mm2 | 367,600 |
| Fr-CMXV 3c x 35 mm2 | 501,000 |
| Fr-CMXV 3c x 50 mm2 | 678,400 |
| Fr-CMXV 3c x 70 mm2 | 962,200 |
| Fr-CMXV 3c x 95 mm2 | 1,326,500 |
| Fr-CMXV 3c x 120 mm2 | 1,665,100 |
| Fr-CMXV 3c x 150 mm2 | 2,060,800 |
| Fr-CMXV 3c x 185 mm2 | 2,561,000 |
| Fr-CMXV 3c x 240 mm2 | 3,368,000 |
| Fr-CMXV 3c x 300 mm2 | 4,202,300 |
| Fr-CMXV 3c x 2.5 + 1.5 mm2 | 66,500 |
| Fr-CMXV 3c x 4 + 2,5 mm2 | 99,600 |
| Fr-CMXV 3c x 6 + 4 mm2 | 133,600 |
| Fr-CMXV 3c x 10 + 6 mm2 | 204,300 |
| Fr-CMXV 3c x 16 + 10 mm2 | 312,700 |
| Fr-CMXV 3c x 25 + 16 mm2 | 447,300 |
| Fr-CMXV 3c x 35 + 16 mm2 | 581,800 |
| Fr-CMXV 3c x 35 + 25 mm2 | 625,200 |
| Fr-CMXV 3c x 50 + 25 mm2 | 801,000 |
| Fr-CMXV 3c x 50 + 35 mm2 | 848,900 |
| Fr-CMXV 3c x 70 + 35 mm2 | 1,136,500 |
| Fr-CMXV 3c x 70 + 50 mm2 | 1,195,500 |
| Fr-CMXV 3c x 95 + 50 mm2 | 1,546,900 |
| Fr-CMXV 3c x 95 + 70 mm2 | 1,641,800 |
| Fr-CMXV 3c x 120 + 70 mm2 | 1,977,900 |
| Fr-CMXV 3c x 120 + 95 mm2 | 2,100,000 |
| Fr-CMXV 3c x 150 + 70 mm2 | 2,374,900 |
| Fr-CMXV 3c x 150 + 95 mm2 | 2,495,700 |
| Fr-CMXV 3c x 150 + 120 mm2 | 2,609,400 |
| Fr-CMXV 3c x 185 + 95 mm2 | 2,998,000 |
| Fr-CMXV 3c x 185 + 120 mm2 | 3,111,200 |
| Fr-CMXV 3c x 185 + 150 mm2 | 3,243,000 |
| Fr-CMXV 3c x 240 + 120 mm2 | 3,910,500 |
| Fr-CMXV 3c x 240 + 150 mm2 | 4,044,300 |
| Fr-CMXV 3c x 240 + 185 mm2 | 4,210,200 |
| Fr-CMXV 3c x 300 + 150 mm2 | 4,877,800 |
| Fr-CMXV 3c x 300 + 185 mm2 | 5,046,800 |
| Fr-CMXV 3c x 300 + 240 mm2 | 5,313,300 |
| Fr-CMXV 4c x 1.5 mm2 | 49,300 |
| Fr-CMXV 4c x 2.5 mm2 | 72,200 |
| Fr-CMXV 4c x 4 mm2 | 103,100 |
| Fr-CMXV 4c x 6 mm2 | 143,800 |
| Fr-CMXV 4c x 10 mm2 | 210,000 |
| Fr-CMXV 4c x 16 mm2 | 317,600 |
| Fr-CMXV 4c x 25 mm2 | 491,300 |
| Fr-CMXV 4c x 35 mm2 | 671,100 |
| Fr-CMXV 4c x 50 mm2 | 908,900 |
| Fr-CMXV 4c x 70 mm2 | 1,291,500 |
| Fr-CMXV 4c x 95 mm2 | 1,763,900 |
| Fr-CMXV 4c x 120 mm2 | 2,211,400 |
| Fr-CMXV 4c x 150 mm2 | 2,742,600 |
| Fr-CMXV 4c x 185 mm2 | 3,408,900 |
| Fr-CMXV 4c x 240 mm2 | 4,478,000 |
| Fr-CMXV 4c x 300 mm2 | 5,596,800 |
| Fr-CMXV 3c x 2.5 + 2c x1.5 mm2 | 76,400 |
| Fr-CMXV 3c x 4 + 2c x 2.5 mm2 | 109,900 |
| Fr-CMXV 3c x 6 + 2c x 4 mm2 | 155,700 |
| Fr-CMXV 3c x 10 + 2c x 6 mm2 | 236,700 |
| Fr-CMXV 3c x 16 + 2c x 10 mm2 | 367,000 |
| Fr-CMXV 3c x 25 + 2c x 16 mm2 | 534,800 |
| Fr-CMXV 3c x 35 + 2c x 16 mm2 | 676,700 |
| Fr-CMXV 3c x 35 + 2c x 25 mm2 | 766,700 |
| Fr-CMXV 3c x 50 + 2c x 25 mm2 | 966,400 |
| Fr-CMXV 3c x 50 + 2c x 35 mm2 | 1,063,600 |
| Fr-CMXV 3c x 70 + 2c x 35 mm2 | 1,351,900 |
| Fr-CMXV 3c x 70 + 2c x 50 mm2 | 1,484,200 |
| Fr-CMXV 3c x 95 + 2c x 50 mm2 | 1,857,900 |
| Fr-CMXV 3c x 95 + 2c x 70 mm2 | 2,046,800 |
| Fr-CMXV 3c x 120 + 2c x 50 mm2 | 2,198,900 |
| Fr-CMXV 3c x 120 + 2c x 70 mm2 | 2,384,600 |
| Fr-CMXV 3c x 120 + 2c x 95 mm2 | 2,640,200 |
| Fr-CMXV 3c x 150 + 2c x 70 mm2 | 2,801,600 |
| Fr-CMXV 3c x 150 + 2c x 95 mm2 | 3,033,900 |
| Fr-CMXV 3c x 150 + 2c x 120 mm2 | 3,256,600 |
| Fr-CMXV 3c x 185 + 2c x 95 mm2 | 3,557,100 |
| Fr-CMXV 3c x 185 + 2c x 120 mm2 | 3,775,800 |
| Fr-CMXV 3c x 185 + 2c x 150 mm2 | 4,066,300 |
| Fr-CMXV 3c x 240 + 2c x 120 mm2 | 4,543,800 |
| Fr-CMXV 3c x 240 + 2c x 150 mm2 | 4,840,400 |
| Fr-CMXV 3c x 240 + 2c x 185 mm2 | 5,187,000 |
Lưu ý kỹ thuật cho nhà thầu: Giá đồng thế giới (LME) biến động liên tục theo ngày, kéo theo giá cáp điện có thể chênh lệch một chút tùy từng thời điểm. Vì vậy, khi làm dự toán thầu, bạn nên yêu cầu nhà sản xuất giữ giá (validity) trong vòng 15-30 ngày để đảm bảo an toàn biên lợi nhuận.
Tham khảo chi tiết đầy đủ bảng giá các loại dây, cáp điện chống cháy SUNWON tại đây.
5. Kinh nghiệm chọn cáp chống cháy 3 pha cho thợ thi công và nhà thầu
Khi lựa chọn cáp chống cháy 3 pha, bạn cần tính toán chính xác dòng tải liên tục để chọn tiết diện ruột dẫn, đồng thời xác định vị trí lắp đặt nhằm quyết định có cần lớp giáp bảo vệ (DATA/DSTA) hay không. Việc chọn sai quy cách không chỉ gây lãng phí mà còn có nguy cơ bị từ chối nghiệm thu PCCC.
Dựa trên kinh nghiệm thi công thực tế tại các dự án chung cư và nhà xưởng, dưới đây là các lưu ý cốt lõi:
5.1. Phân biệt rõ nhu cầu sử dụng vỏ FR-PVC và LSHF
- Chọn vỏ FR-PVC (Flame Retardant PVC): Phù hợp cho các đường cáp đi trong thang máng điện kín, trục kỹ thuật (hộp gen) nhờ chi phí tối ưu, khả năng chống cháy lan tốt.
- Chọn vỏ LSHF (Low Smoke Halogen Free): Bắt buộc cho các khu vực tập trung đông người như lối thoát hiểm, tầng hầm, rạp chiếu phim. Khi cháy, vỏ LSHF không sinh ra khí độc HCl, giúp người bị nạn không bị ngạt khói.
5.2. Lựa chọn kết cấu bảo vệ cơ học
- Cáp không giáp (Cu/Mica/XLPE/FR-PVC): Thích hợp đi trong ống conduits, máng cáp treo trần, nơi không chịu lực đè nén.
- Cáp có giáp băng thép/sợi thép (Cu/Mica/XLPE/FR-PVC/DSTA/FR-PVC): Bắt buộc phải dùng khi đi ngầm dưới đất, đi xuyên qua các sàn bê tông hoặc chôn trực tiếp trong tường chịu lực để chống lại sự cắn phá của côn trùng, chuột bọ và chịu lực nén ngoại biên.
6. Giải pháp cáp chống cháy 3 pha Sunwon – Lựa chọn uy tín cho công trình
Thương hiệu cáp điện Sunwon cung cấp giải pháp cáp chống cháy 3 pha toàn diện, đạt đầy đủ các chứng nhận kiểm định khắc nghiệt của Cục PCCC và các tiêu chuẩn quốc tế IEC, BS. Sản phẩm nổi bật với độ bền cao, khả năng chịu nhiệt vượt trội giúp tối ưu hóa chi phí vật tư cho nhà thầu.
Sản phẩm cáp chống cháy Sunwon được các kỹ sư cơ điện (M&E) tin dùng nhờ những ưu điểm vượt trội:
- Lõi đồng tinh khiết 99.99%: Giúp giảm thiểu tổn hao điện năng trên đường dây, hạ thấp độ sụt áp, đảm bảo các thiết bị cứu hỏa công suất lớn khởi động nhanh chóng.
- Công nghệ quấn băng mica kép: Tăng gấp đôi độ an toàn, cách ly hoàn toàn hiện tượng đoản mạch giữa các pha khi gặp sự cố nhiệt độ cực hạn.
- Hồ sơ pháp lý đầy đủ: Mọi cuộn cáp xuất xưởng đều có chứng chỉ xuất xưởng (CO/CQ), biên bản thử nghiệm mẫu (Test report) đạt chuẩn, giúp chủ đầu tư nghiệm thu công trình nhanh chóng, đúng tiến độ.
7. Câu hỏi thường gặp (FAQ)
Cáp chống cháy 3 pha có thể chôn trực tiếp dưới đất được không?
Được, nhưng bạn phải chọn dòng cáp chống cháy có cấu trúc giáp bảo vệ (như giáp băng thép DSTA hoặc giáp sợi thép SWA). Lớp giáp này bảo vệ cáp khỏi các va đập cơ học do sụt lún đất và ngăn chặn chuột, côn trùng cắn phá lớp cách điện bên trong.
Nhiệt độ chịu đựng tối đa của cáp chống cháy Sunwon là bao nhiêu?
Cáp chống cháy Sunwon bọc băng mica cao cấp có khả năng chịu được ngọn lửa trực tiếp từ 750°C đến 950°C trong khoảng thời gian kéo dài từ 90 đến 180 phút tùy dòng sản phẩm, đạt các tiêu chuẩn quốc tế khắt khe như IEC 60331 và BS 6387.
Tại sao giá cáp chống cháy lại cao hơn nhiều so với cáp điện thường?
Do cáp chống cháy bắt buộc phải sử dụng các nguyên vật liệu đặc chủng có giá thành cao như băng mica chịu nhiệt nhập khẩu, hợp chất nhựa chậm cháy hoặc nhựa không halogen LSHF, đồng thời quy trình đùn ép và kiểm định kỹ thuật đòi hỏi dây chuyền công nghệ hiện đại hơn.
