Cách đi dây tiếp địa gia đình đúng kỹ thuật bao gồm 4 bước cơ bản: chọn tiết diện dây phù hợp, đóng hệ thống cọc tiếp địa xuống đất, nối dây từ cọc vào tủ điện chính và kết nối đến các thiết bị điện gia dụng. Việc thi công đúng tiêu chuẩn không chỉ loại bỏ nguy cơ rò rỉ điện gây nguy hiểm mà còn bảo vệ tuổi thọ cho toàn bộ hệ thống thiết bị trong nhà.
Trong bài viết này, các chuyên gia kỹ thuật điện sẽ hướng dẫn chi tiết từ A-Z quy trình thi công hệ thống nối đất an toàn, đồng thời gợi ý giải pháp dây cáp điện chất lượng cao từ thương hiệu Sunwon giúp công trình của bạn vận hành bền bỉ theo thời gian.
Dây Tiếp Địa Gia Đình Là Gì Và Tại Sao Phải Thi Công?
Dây tiếp địa gia đình (dây nối đất) là dây dẫn điện nối vỏ kim loại của các thiết bị điện xuống hệ thống cọc tiếp địa chôn dưới lòng đất. Mạch điện này hoạt động như một “đường thoát” cho dòng điện rò rỉ, bảo vệ con người khỏi tai nạn điện giật.
3 Lợi Ích Cốt Lõi Của Hệ Thống Tiếp Địa
- Bảo vệ tính mạng con người: Khi thiết bị hỏng cách điện, dòng điện rò sẽ đi theo dây tiếp địa xuống đất thay vì truyền qua cơ thể người khi chạm vào.
- Triệt tiêu nhiễu từ trường: Giúp các thiết bị điện tử như tivi, amply, máy tính hoạt động ổn định, không bị ù hay nhiễu tín hiệu.
- Bảo vệ thiết bị khi có sét lan truyền: Giảm thiểu nguy cơ cháy nổ board mạch khi có sự cố điện áp tăng đột ngột.

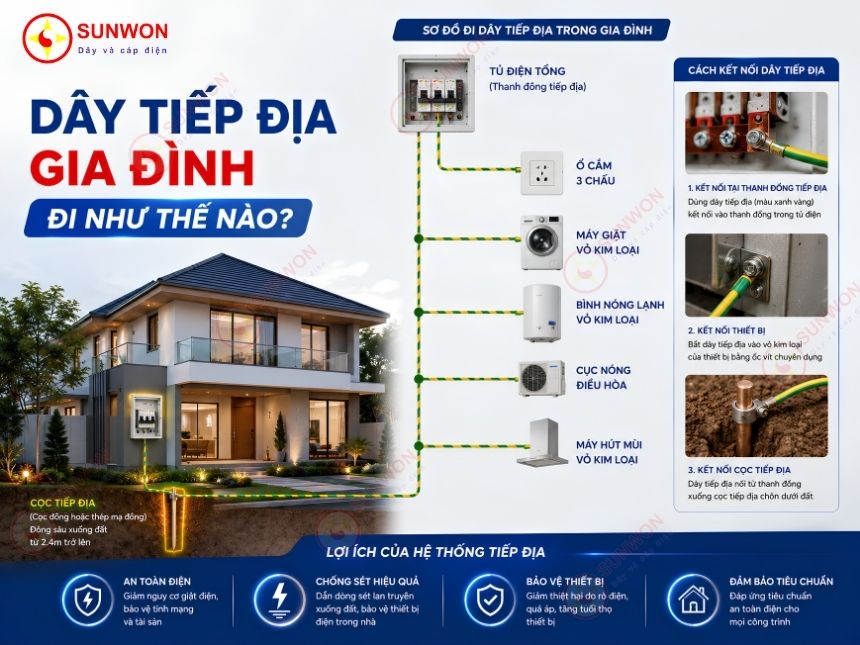

Dây Tiếp Địa Gia Đình Đi Như Thế Nào Đúng Standard Kỹ Thuật?
Để biết dây tiếp địa gia đình đi như thế nào đúng tiêu chuẩn, cần tuân thủ 4 bước: Đóng cọc tiếp địa, đấu nối dây dẫn chính, chạy dây về tủ điện và nối đến từng ổ cắm/thiết bị. Việc tuân thủ đúng thứ tự giúp hệ thống đạt điện trở tiêu chuẩn R < 10 Ohm.
Bước 1: Đào Rãnh Và Đóng Cọc Tiếp Địa
- Đào rãnh sâu từ 0.5m – 0.8m, rộng khoảng 0.3m – 0.5m tại vị trí đất ẩm.
- Đóng cọc thép mạ đồng (đường kính tối thiểu Φ16, dài 2.4m – 2.5m) xuống đất.
- Khoảng cách giữa các cọc tối thiểu bằng chiều dài cọc (khoảng 2m – 2.5m) để tránh hiệu ứng bóng.
Bước 2: Hàn Nối Dây Tiếp Địa Với Cọc Tiếp Địa
- Sử dụng phương pháp hàn hóa nhiệt hoặc kẹp siết cáp chuyên dụng để nối dây tiếp địa với đầu cọc.
- Dây dẫn tiếp địa trục chính thường dùng cáp đồng bọc M10, M16 hoặc M25 tùy vào công suất tổng của ngôi nhà.
Bước 3: Kéo Dây Tiếp Địa Gia Đình Đi Như Thế Nào Về Tủ Điện Tổng?
- Kéo dây tiếp địa chính từ cọc đất đi ngầm trong ống bảo vệ (ống PVC hoặc ruột gà) về thanh busbar tiếp địa (thanh PE) trong tủ điện tổng.
- Lưu ý: Không đứt đoạn dây trục, hạn chế tối đa các mối nối trung gian để giảm điện trở nối đất.
Bước 4: Phân Phối Dây Nối Đất Đến Các Ổ Cắm Và Thiết Bị
- Từ thanh PE ở tủ điện, chạy dây nối đất (thường là dây vàng-xanh lá) song song với dây nóng (L) và dây nguội (N) đến từng ổ cắm 3 chấu.
- Kết nối dây tiếp địa trực tiếp vào vỏ kim loại của các thiết bị công suất lớn như: bình nóng lạnh, máy giặt,…
Bảng Tra Tiết Diện Dây Tiếp Địa Chuẩn Kỹ Thuật
Tiết diện dây tiếp địa gia đình được chọn dựa trên tiết diện của dây pha (dây nóng). Đáp ứng theo tiêu chuẩn IEC 60364-5-54. Việc chọn đúng kích thước dây giúp chịu được dòng ngắn mạch mà không bị chảy cách điện.
| Tiết diện dây pha S (mm²) | Tiết diện dây tiếp địa SPE tối thiểu (mm²) | Gợi ý sử dụng thực tế |
|---|---|---|
| S ≤ 16 | Bằng dây pha (S) | Dành cho ổ cắm, đèn, thiết bị lẻ (1.5 – 4 mm²) |
| 16 < S ≤ 35 | 16 mm² | Dành cho nhánh tủ điện tầng (10 – 16 mm²) |
| S > 35 | S / 2 | Dành cho đường dây tổng biệt thự, nhà xưởng |
4 Lưu Ý Sinh Tử Khi Thi Công Dây Tiếp Địa Gia Đình
Khi đi dây tiếp địa gia đình, cần tuyệt đối tránh nhầm lẫn dây trung tính và dây tiếp địa. Dưới đây là những quy tắc kỹ thuật không thể bỏ qua:
- Không dùng dây trung tính (N) làm dây tiếp địa (PE): Đây là lỗi cực kỳ nguy hiểm. Khi mất dây trung tính, toàn bộ vỏ thiết bị sẽ bị nhiễm điện áp 220V.
- Sử dụng đúng quy chuẩn màu dây: Luôn dùng dây phối màu Vàng – Xanh lá (Yellow – Green) cho dây tiếp địa để tránh nhầm lẫn khi bảo trì.
- Kiểm tra điện trở tiếp địa: Sau khi thi công, phải dùng đồng hồ đo điện trở đất chuyên dụng (Megomet). Điện trở đạt chuẩn cho nhà ở dân dụng phải < 10 Ω.
- Sử dụng vật liệu chống ăn mòn: Cọc đất và dây cáp đi ngầm phải chọn loại chất lượng cao, chống oxy hóa tốt do nằm trong môi trường đất ẩm kéo dài.
Giải Pháp Dây Cáp Điện Sunwon – Tối Ưu Cho Hệ Thống Tiếp Địa An Toàn
Cáp điện Sunwon cung cấp dòng sản phẩm dây tiếp địa lõi đồng tinh chất 99.99%. Đạt tiêu chuẩn quốc tế, giúp hệ thống tiếp địa gia đình vận hành ổn định. Lựa chọn vật liệu chuẩn là yếu tố quyết định độ an toàn của toàn bộ công trình.
“Một hệ thống tiếp địa tốt bắt đầu từ một sợi cáp điện đạt chuẩn. Đừng tiết kiệm chi phí trên sự an toàn của gia đình bạn.”
Ưu Điểm Vượt Trội Của Cáp Tiếp Địa Sunwon
- Lõi đồng tinh khiết 99.99%: Giảm tối đa điện trở đường dây, truyền dẫn dòng điện rò xuống đất nhanh chóng.
- Vỏ bọc PVC/XLPE cao cấp: Chống rò rỉ điện, chịu lực nén tốt, chống va đập và chống ăn mòn hóa học khi đi ngầm dưới đất.
- Đạt chuẩn IEC & TCVN: Đáp ứng đầy đủ các tiêu chí khắt khe về kỹ thuật điện dân dụng và công nghiệp.
- Mẫu mã đa dạng: Cung cấp đầy đủ các kích thước từ dây đơn 1.5 mm² đến cáp ngầm M25, M50 đáp ứng mọi quy mô công trình.
Câu Hỏi Thường Gặp (FAQ)
1. Nhà cũ không có sẵn dây tiếp địa thì đi dây tiếp địa gia đình đi như thế nào?
Bạn có thể đóng 1-2 cọc tiếp địa ở khu vực chậu cây, sân sau hoặc giếng trời. Kéo một đường dây trục chính bọc trong dẹp nẹp nổi tường về các khu vực có thiết bị lớn.
2. Có thể nối dây tiếp địa vào khung cửa nhôm hoặc cột sắt nhà không?
Hoàn toàn KHÔNG. Khung cửa hoặc cột sắt không đảm bảo khả năng tiêu tán dòng điện xuống đất. Việc này có thể làm nhiễm điện toàn bộ khung nhà, gây nguy hiểm tính mạng cho người chạm vào.
3. Độ sâu tiêu chuẩn khi đóng cọc tiếp địa gia đình là bao nhiêu?
Đỉnh cọc tiếp địa phải cách mặt đất tự nhiên từ 0.5m đến 0.8m. Cọc cần được đóng thẳng đứng hoặc nghiêng không quá 45° nếu gặp đá hộc.
4. Chi phí thi công hệ thống dây tiếp địa gia đình khoảng bao nhiêu?
Chi phí trọn gói cho nhà phố dao động từ 2.000.000 VNĐ – 5.000.000 VNĐ. Tùy thuộc vào số lượng cọc, chiều dài dây dẫn và địa chất đất giá có thể có thêm chênh lệch một chút.
KẾT LUẬN
Hiểu rõ dây tiếp địa gia đình đi như thế nào sẽ giúp bạn chủ động hơn trong việc giám sát thi công, đảm bảo an toàn tuyệt đối cho người thân và tài sản. Hãy đầu tư hệ thống tiếp địa chuẩn chỉnh với dây cáp điện uy tín từ Sunwon để ngôi nhà của bạn luôn được bảo vệ toàn diện!
