Cáp ngầm hạ thế Cu/XLPE/PVC/DSTA/PVC 3×120+1x70mm2 là dòng cáp điện lực hạ thế bọc giáp băng thép chôn trực tiếp dưới đất. Chuyên dùng truyền tải nguồn 3 pha 4 dây trong các công trình công nghiệp và dân dụng. Bài viết này sẽ phân tích chi tiết thông số kỹ thuật, bảng giá và kinh nghiệm thi công để quý vị tham khảo.
1. Cáp Ngầm Hạ Thế Cu/XLPE/PVC/DSTA/PVC 3×120+1x70mm2 Là Gì?

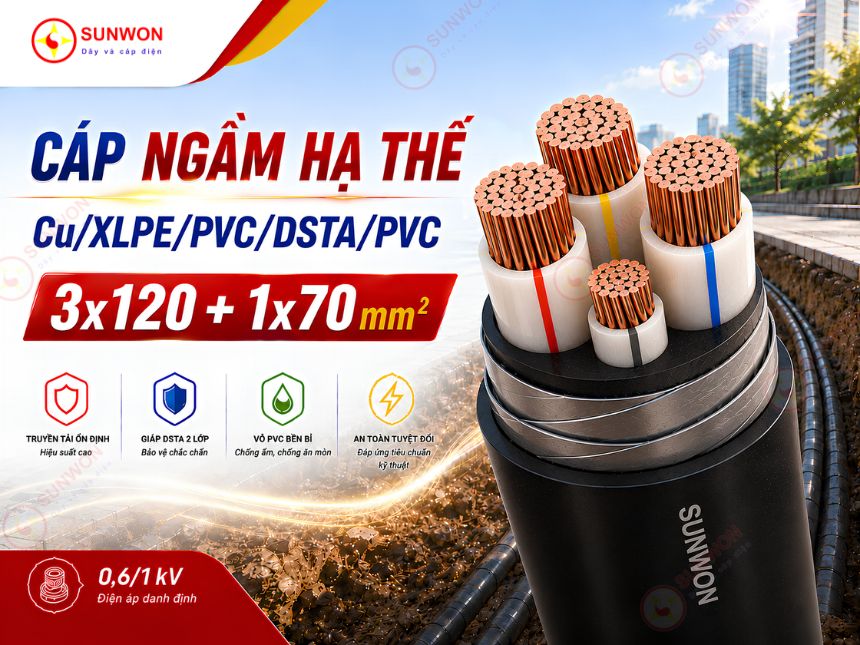

Cáp ngầm hạ thế Cu/XLPE/PVC/DSTA/PVC 3×120+1x70mm2 là loại cáp ngầm 4 lõi (3 lõi pha 120mm² + 1 lõi trung tính 70mm²) có lõi đồng ruột bện, cách điện XLPE, lớp vỏ lót PVC, giáp bảo vệ 2 lớp băng thép (DSTA) và vỏ bọc ngoài PVC. Loại cáp này hoạt động hiệu quả ở cấp điện áp 0.6/1 kV, chịu lực cơ học tốt khi chôn ngầm trực tiếp.
Cấu tạo tổng quan từ trong ra ngoài:
[Ruột đồng Cu] ➔ [Cách điện XLPE] ➔ [Đệm lót PVC] ➔ [Giáp băng thép DSTA] ➔ [Vỏ ngoài PVC]
Giải Mã Chi Tiết Ký Hiệu Kỹ Thuật
Để không bị nhầm lẫn khi nghiệm thu vật tư, nhà thầu cần nắm rõ ý nghĩa từng thành phần trong ký hiệu:
- Cu (Copper): Ruột dẫn bằng đồng tinh khiết (99.99%), giúp tối ưu khả năng truyền dẫn, giảm hao hụt điện năng.
- XLPE (Cross-linked Polyethylene): Lớp cách điện polyethylene liên kết chéo, chịu nhiệt làm việc liên tục tới 90°C và nhiệt độ ngắn mạch lên tới 250°C.
- PVC (Polyvinyl Chloride): Lớp đệm lót bên trong giúp định hình lõi cáp và chống va đập cơ học.
- DSTA (Double Steel Tape Armoured): Giáp 2 lớp băng thép mạ kẽm. Lớp này bảo vệ cáp khỏi ngoại lực nén ép, chống đâm thủng và chống chuột, côn trùng cắn phá khi chôn dưới lòng đất.
- PVC: Lớp vỏ bọc ngoài cùng chống ẩm, chống hóa chất nhẹ và bảo vệ giáp thép khỏi oxy hóa.
- 3×120+1x70mm²: Cáp gồm 3 pha nóng tiết diện 120 mm² và 1 pha trung tính (mát) tiết diện 70 mm².
2. Thông Số Kỹ Thuật Cáp Ngầm Hạ Thế Cu/XLPE/PVC/DSTA/PVC 3×120+1x70mm2
Cáp ngầm hạ thế Cu/XLPE/PVC/DSTA/PVC 3×120+1x70mm2 đạt chuẩn sản xuất TCVN 5935-1 / IEC 60502-1, đảm bảo khả năng vận hành liên tục dưới tải trọng cao trong môi trường ngầm khắc nghiệt.
| Thông số kỹ thuật | Giá trị tiêu chuẩn |
|---|---|
| Cấp điện áp định mức (U0/U) | 0.6/1 kV |
| Số lõi | 4 lõi (3 pha + 1 trung tính) |
| Tiết diện lõi pha / lõi mát | 120 mm² / 70 mm² |
| Kết cấu ruột dẫn | Đồng bện tròn xoắn ép chặt (Class 2) |
| Nhiệt độ làm việc dài hạn tối đa | 90°C |
| Nhiệt độ ngắn mạch tối đa (max 5s) | 250°C |
| Lớp bảo vệ cơ học | Giáp 2 lớp băng thép (DSTA) |
| Màu sắc nhận diện lõi | Đỏ – Vàng – Xanh dương – Đen (hoặc Ghi) |
Tiết diện pha trung tính nhỏ giúp giảm chi phí vật tư trong các hệ thống điện 3 pha. Trong khi vẫn đáp ứng an toàn cho dòng điện lệch pha nhẹ.
3. Bảng Giá Cáp Ngầm Hạ Thế Cu/XLPE/PVC/DSTA/PVC 3×120+1x70mm2 Mới Nhất
Giá cáp điện chịu ảnh hưởng trực tiếp bởi biến động giá nguyên liệu trên thị trường thế giới. Dưới đây là mức giá tham khảo trung bình cho các nhà thầu lập dự toán:
- Giá tham khảo: 2.019.500 VNĐ/m (chưa bao gồm VAT và chiết khấu dự án).
- Chính sách chiết khấu: Các đơn hàng dự án công trình lớn thường nhận mức chiết khấu thương mại từ 12% – 25% hoặc cao hơn tùy thuộc vào khối lượng và phương thức thanh toán.
Tham khảo bảng giá các dòng cáp hạ thế khác của SUNWON tại đây.
Các Yếu Tố Ảnh Hưởng Đến Chi Phí Vật Tư
- Biến động giá nguyên liệu đầu vào: Giá đồng thế giới LME tăng/giảm sẽ lập tức điều chỉnh giá thành dây cáp.
- Tiêu chuẩn thử nghiệm: Cáp có đầy đủ chứng nhận kiểm định thử nghiệm mẫu (Type Test), CO/CQ từ trung tâm QUATEST sẽ có giá thành tương xứng với chất lượng.
- Thương hiệu sản xuất: Các thương hiệu có uy tín lâu năm, đạt chuẩn kiểm định khắt khe thường có sự chênh lệch nhẹ về chi phí nhưng đảm bảo tuyệt đối về độ an toàn.
4. Hướng Dẫn Thi Công Cáp Ngầm Hạ Thế Chuẩn Kỹ Thuật
Thi công chôn ngầm cáp điện đòi hỏi tuân thủ nghiêm ngặt quy trình kỹ thuật theo tiêu chuẩn TCVN 9206:2012 để đảm bảo tuổi thọ công trình trên 20 năm.
Mặt cắt rãnh cáp ngầm tiêu chuẩn:
[Mặt đất]
│ (Đất mịn nén chặt)
├─ [Băng cảnh báo cáp ngầm] (Cách mặt đất 20-30cm)
│ (Đất mịn nén chặt)
├─ [Gạch/Tấm bê tông bảo vệ]
├─ [Lớp cát đệm trên] (Dày ~10cm)
==== [CÁP NGẦM Cu/XLPE/PVC/DSTA/PVC] ====
├─ [Lớp cát đệm dưới] (Dày ~10cm)
└─ [Đáy rãnh đào] (Độ sâu ≥ 0.8m)
- Đào rãnh cáp ngầm:
- Độ sâu rãnh đào tối thiểu 0.8 m (đối với khu vực không có xe tải lưu thông) và tối thiểu 1.0 m – 1.2 m (khi băng qua đường giao thông).
- Rải lớp cát đệm:
- Rải lớp cát mịn dày tối thiểu 10cm ở đáy rãnh trước khi đặt cáp để tránh đá nhọn đâm lủng vỏ PVC.
- Đặt cáp và phủ bảo vệ:
- Đặt cáp lượn sóng nhẹ (không kéo căng sà). Phủ tiếp lớp cát mịn 10cm lên trên cáp.
- Xếp một lớp gạch chỉ hoặc tấm bê tông bảo vệ dọc theo tuyến cáp.
- Đặt băng cảnh báo:
- Rải lớp băng cảnh báo cáp ngầm phía trên lớp gạch bảo vệ (cách mặt đất khoảng 20 – 30 cm) trước khi hoàn trả mặt bằng.
- Bảo vệ tại điểm trồi:
- Các đoạn cáp trồi lên mặt đất nhập vào tủ phân phối (MSB) phải được lồng trong ống thép mạ kẽm hoặc ống nhựa chịu lực HDPE cao tối thiểu 2 m tính từ mặt đất.
5. Tại Sao Nhà Thầu Nên Chọn Cáp Điện Sunwon Cho Công Trình?
Trong số các đơn vị cung cấp vật tư điện lực hiện nay, cáp điện Sunwon là thương hiệu được đông đảo anh em thợ thi công và nhà thầu tin tưởng lựa chọn nhờ các ưu thế vượt trội:
- Chất lượng đạt chuẩn TCVN/IEC: Ruột dẫn đồng đạt độ tinh khiết cao, đảm bảo đúng tiết diện danh định, không thiếu ly, không gian lận thông số.
- Lớp giáp DSTA dày dặn: Giáp băng thép chịu lực nén cơ học cao, chống biến dạng tối đa khi san lấp mặt bằng.
- Giá thành cạnh tranh: Sunwon mang đến chính sách giá tối ưu cùng mức chiết khấu hấp dẫn, hỗ trợ tối đa biên lợi nhuận cho nhà thầu công trình.
- Đầy đủ chứng nhận: Cung cấp đầy đủ chứng chỉ CO, CQ, biên bản Type Test phục vụ công tác nghiệm thu dự án nhanh chóng.
6. Câu Hỏi Thường Gặp (FAQ)
Giáp DSTA khác gì với giáp SWA?
Giáp DSTA (Double Steel Tape Armoured) sử dụng 2 lớp băng thép phẳng bọc quanh cáp, tối ưu chống nén ép khi chôn ngầm. Giáp SWA (Steel Wire Armoured) sử dụng các sợi thép tròn bện quanh cáp, cho khả năng chịu lực kéo dọc theo chiều dài cáp tốt hơn, thích hợp khi treo hoặc thả thẳng đứng.
Tại sao dây trung tính 1×70 mm² lại nhỏ hơn 3 dây pha 3×120 mm²?
Trong hệ thống điện 3 pha cân bằng tải, dòng điện chạy qua dây trung tính rất nhỏ. Dây trung tính nhỏ giúp tiết kiệm chi phí vật tư mà vẫn đảm bảo an toàn kỹ thuật.
Bán kính uốn cong tối thiểu của cáp ngầm 3×120+1x70mm2 là bao nhiêu?
Bán kính uốn cong tối thiểu khi thi công cáp ngầm hạ thế giáp băng thép (DSTA) bằng 12 đến 15 lần đường kính ngoài của cáp. Thi công uốn cong quá gấp sẽ gãy lớp băng thép bên trong và làm hỏng lớp cách điện XLPE.
Kết luận: Lựa chọn đúng cáp ngầm hạ thế Cu/XLPE/PVC/DSTA/PVC 3×120+1x70mm2 đạt chuẩn không chỉ giúp hệ thống điện vận hành ổn định, an toàn mà còn tối ưu hóa chi phí đầu tư dài hạn.
