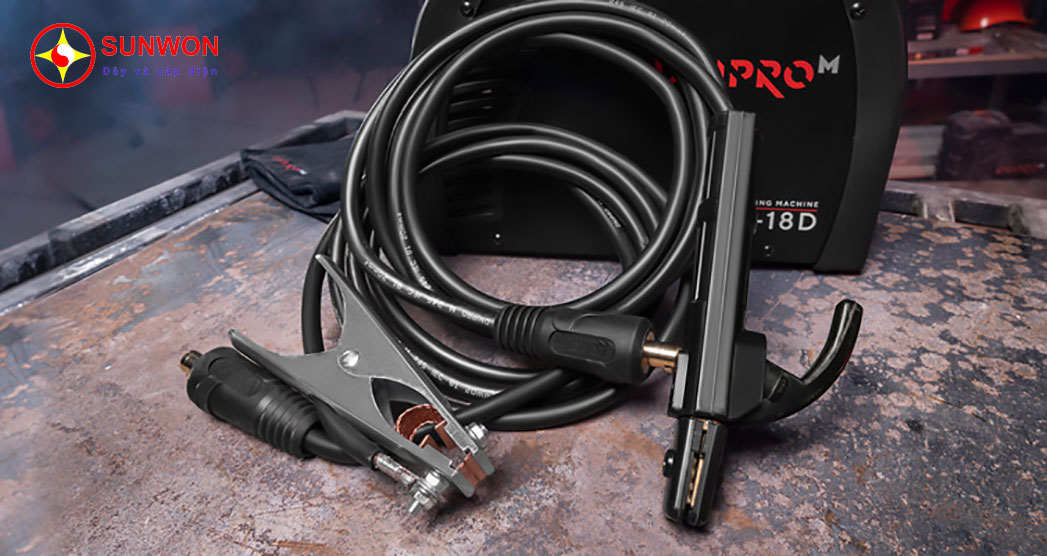

Máy hàn công nghiệp thường được bán kèm theo dây cáp điện nhưng thường thì chúng hoàn toàn không phù hợp với công việc thực tế vì một số quá ngắn, một số khác có lõi nhôm nên khi dùng sẽ nóng lên khá nhanh. Vì vậy, nếu bạn sở hữu một thiết bị cần dùng cáp điện tải dòng điện lớn tới hàng trăm Ampe thì rõ ràng cần phải lựa chọn thay thế loại cáp điện tốt nhất để đảm bảo độ tin cậy nhất có thể. SUNWON sẽ hướng dẫn bạn lựa chọn cáp điện cho máy hàn thông qua bài viết này!
I. Yêu cầu chung của cáp điện cho máy hàn
Cáp điện được sử dụng để làm việc với dòng điện liên tục và có cường độ lớn (có thể tới 400A) nên phải tuân theo một số yêu cầu nghiêm ngặt về độ an toàn và cơ bản nhất là khả năng chống sốc, rách và tiếp xúc với môi trường khắc nghiệt. Tùy thuộc vào phạm vi ứng dụng của máy hàn, cáp phải có khả năng chịu được các tác nhân bên ngoài như độ ẩm, ánh nắng, sương giá, ô nhiễm.
- Đủ linh hoạt để đảm bảo không có vấn đề gì khi làm việc với điện cực hoặc mỏ hàn. Đặc tính chống cháy của cáp là cần thiết khi phải hàn ở những khu vực có nguy cơ hỏa hoạn cao.
- Khả năng chống hư hỏng cơ học, đứt và xoắn cáp ở mức độ cao vì bạn thường phải làm việc trong nhà xưởng và gara, nơi có thể tiếp xúc với dầu và có nguy cơ làm hỏng lớp cách điện, cũng như ở những nơi khó tiếp cận. Vỏ bọc ngoài bằng PVC sẽ có khả năng chống mài mòn rất tốt, nhất là khi bạn cần phải di chuyển thường xuyên và dây cáp thường bị kéo dọc theo sàn nhà.
- Vật liệu cách điện không được cứng lại nhưng vẫn có tính đàn hồi ngay cả ở nhiệt độ dưới 0°C. Cáp có chứa cao su có thể sử dụng trong môi trường cực lạnh tới -60°C vì độ linh hoạt của cáp sẽ không thay đổi.
- Tiết diện dây phải lớn để giảm tác động của sụt áp tiềm ẩn.
Tóm lại cáp hàn tốt nhất nên có ruột dẫn bằng đồng nguyên chất, cách điện bằng EPDM hoặc PVC có tính dẻo, có khả năng chống chịu cao với điều kiện thời tiết khắc nghiệt, mài mòn, độ ẩm và nước, vỏ bọc cũng phải có khả năng kháng dầu và chống cháy đồng thời đảm bảo khả năng chống rách và mài mòn khi sử dụng.
Bạn tham khảo: Tiêu chuẩn của dây cáp điện chịu nhiệt độ cao
II. Tiết diện của cáp hàn là bao nhiêu?
Khi lựa chọn dây cáp cho máy hàn thì bạn nên hiểu rõ là thiết bị sẽ được sử dụng cho mục đích gì để lựa chọn số lõi phù hợp.
- Dây đơn mềm được sử dụng cho máy hàn nhỏ gọn.
- Cáp có lõi xoắn bện sợi đồng cứng được ứng dụng khá rộng vì không chỉ được sử dụng cho công việc hàn mà còn được sử dụng để cắt kim loại.
Tiếp theo, tiết diện mặt cắt ngang của cáp hàn phải được lựa chọn dựa trên cường độ dòng điện tải tối đa của máy cũng như độ dài cáp cần thiết. Cường độ càng lớn thì tiết diện càng lớn và chiều dài cáp càng lớn thì tiết diện cũng phải càng lớn (nếu tăng chiều dài nhưng bỏ tiết diện thì điện trở và độ tự cảm sẽ tăng, tức là nếu dây quá dài, bạn sẽ phải gom nó thành một cuộn dây và để gần thiết bị, khi ấy thiết bị sẽ phải xách trên tay liên tục gây thêm bất tiện trong quá trình vận hành).
Nhiều chuyên gia đồng ý rằng chiều dài tối ưu nhất của cáp điện là 5-10m, nhưng nếu cần thì chiều dài có thể tăng lên 30 – 70m.
| Cường độ dòng điện tối đa của máy (A) | Chiều dài cáp và tiết diện lõi tương ứng | |||
| 15 | 20 | 30 | 40 | |
| 100 | 1*16 | 1*25 | 1*25 | 1*35 |
| 150 | 1*25 | 1*25 | 1*35 | 1*50 |
| 200 | 1*35 | 1*35 | 1*50 | 1*75 |
| 250 | 1*35 | 1*50 | 1*75 | 1*95 |
| 300 | 1*50 | 1*75 | 1*95 | |
Sau khi lựa chọn được loại cáp phù hợp, để đảm bảo nó có thể được sử dụng trong thời gian dài và không gặp vấn đề gì thì nguyên tắc an toàn cần được đảm bảo như sau:
- Không để cáp chịu áp lực cơ học cao và quá tải.
- Không dùng dây quá dài ở dòng điện quá cao.
- Phải có dây nối đất và phải được nối với giá đỡ phôi hàn (Kẹp nối đất).
- Máy hàn điện phải có mái che để tránh mưa, ẩm, nắng và phải được trang bị các thiết bị chữa cháy phù hợp.
- Các vật liệu dễ cháy, nổ như dầu, gỗ, bình oxy và máy tạo axetylen không được xếp chồng lên nhau trong phạm vi 10 mét tính từ điểm hàn.
- Trước khi sử dụng, hãy kiểm tra và xác nhận rằng cáp chính và cáp phụ đã được nối đúng cách và điện áp đầu vào đáp ứng yêu cầu của bảng tên máy hàn.
- Khi sử dụng nhiều máy hàn thì phải được kết nối với mạng lưới điện 3 pha phù hợp.
- Khi di chuyển máy hàn thì ngắt nguồn điện, không di chuyển máy hàn bằng cách kéo dây cáp.
- Khi hàn các kim loại màu như đồng, nhôm, kẽm, thiếc, chì phải thực hiện ở nơi thông thoáng.
- Kẹp hàn phải có khả năng cách nhiệt, cách điện tốt.
- Phải luôn theo dõi sự tăng nhiệt độ của máy hàn, nếu nhiệt độ vượt quá 60°C đối với loại A và 80°C đối với loại B, phải dừng hoạt động…
