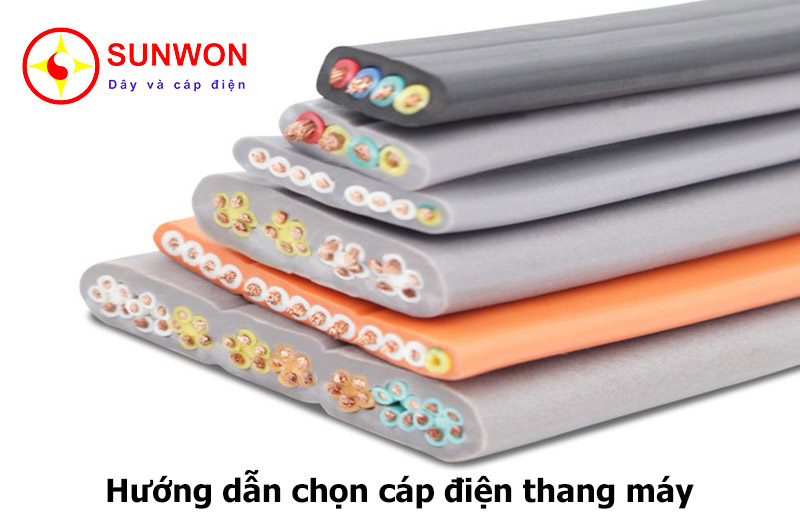

Hướng dẫn chọn cáp điện lắp đặt cho thang máy

Thang máy là thiết bị vận chuyển không thể thiếu trong các tòa nhà cao tầng nên các dây cáp tải điện cho thang máy cũng tất yếu phải di chuyển lên xuống theo bảng điều khiển trong cabin nối với trục điều khiển ở tầng trên cùng. Bài viết sẽ thảo luận về các thương hiệu cáp treo chính và phổ biến nhất cũng như các tính năng lắp đặt của chúng, bởi vì độ ổn định điện của toàn bộ hệ thống thang máy phụ thuộc vào chất lượng của cáp điện và thiết bị nâng hạ.

I. 3 loại cáp điện lắp đặt trong thang

Dây cáp cho thang máy bao gồm cáp tín hiệu, cáp nguồn (tải điện) và cáp tải điện và thường được gộp cả 3 chức năng vào cùng một dây nên dây cáp có thể có rất nhiều lõi.

  • Cáp nguồn dùng để truyền tải điện trong hệ thống thang máy, thường kết nối nguồn điện với hệ thống truyền động.
  • Cáp điều khiển dùng để truyền tín hiệu điều khiển và các lệnh bấm thang, công tắc, cảm biến để thực hiện điều khiển vận hành thang.
  • Cáp tín hiệu dùng để truyền dẫn tín hiệu liên lạc trong và ngoài thang máy, chẳng hạn như hệ thống liên lạc nội bộ, hệ thống báo động, hệ thống camera giám sát để có thể liên hệ với người dùng và nhân viên bảo trì.

II. Hướng dẫn chọn cáp điện cho thang máy

Trong quá trình di chuyển ở tốc độ cao, dây cáp thường xuyên bị kéo căng nên có thể ảnh hưởng đến tuổi thọ, có thể bị đứt sau một thời gian sử dụng dẫn đến mất điện hoặc gián đoạn các chứng năng thông tin liên lạc. Do đó, tiêu chí chính cho một sản phẩm cáp treo cho thang máy chính là tính linh hoạt và chu kỳ sử dụng. Ngoài ra, loại dây cáp này phải chống cháy, chịu được tải trọng kéo căng cao.

Đối với dây nguồn tải điện thì lõi dẫn điện là sợi đồng mềm, cách điện PVC để tăng chính chịu lực; đối với dây tín hiệu thì lõi dẫn có thể là sợi cứng, cách điện PE để tổn thất điện môi nhỏ, độ suy giảm tín hiệu thấp, ngoài ra các lõi thường được xoắn theo cặp để chống nhiễu tín hiệu. Vỏ bọc chung của dây là PVC để tăng tính linh hoạt, độ đàn hồi, khả năng chống mài mòn cũng như độ uốn cong cao cho cáp.

Bạn có thể lựa chọn dây cáp riêng lẻ cho từng chức năng như tải điện, điều khiển, truyền tín hiệu hoặc có thể chọn loại dây cáp gộp nhiều chức năng vào một, ví dụ dây vừa tải điện vừa điều khiển, dây vừa điều khiển vừa truyền tín hiệu… Nếu như vậy thì dưới đây là một gợi ý cụ thể:

Cáp cho thang máy hoạt động ở điện áp 300/500 V. Thiết kế chung bao gồm các dây dẫn bằng đồng nhiều sợi và được cách điện bằng PVC; vỏ bọc PVC; số lõi trong dây cáp là từ 6 – 24 lõi, mỗi lõi có tiết diện 0.75 – 1mm2; phải có khả năng chống mài mòn, chống va đập, tải trọng uốn và chịu được tới 1 triệu lần chu kỳ hạ xuống và đi lên của thang; lõi nối đất nằm ở ngoài cùng của dây với cách điện sọc vàng xanh. Ngoài ra, cáp phải có khả năng làm chậm cũng như các tiêu chuẩn chống cháy cần thiết.

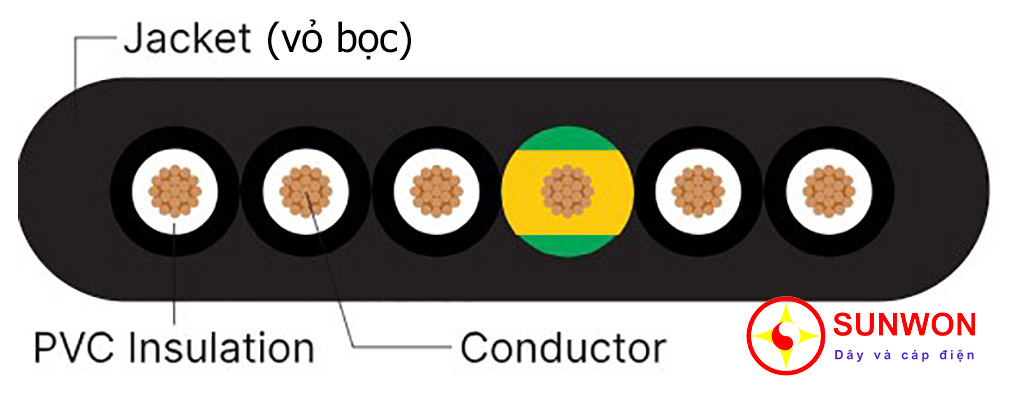

  • Dây điện dẹt (tăng tính linh hoạt), có dây dẫn bằng đồng nguyên chất, dây dẫn gồm 6 – 24 sợi bện với diện tích mặt cắt ngang của mỗi dây dẫn là 0.75mm2. Nó được sử dụng cho các thiết bị nâng hạng nặng di chuyển trong hầm mỏ với tốc độ < 4m/s. Điện áp hoạt động 300/500V, tần số 50 Hz, vỏ bọc PVC với nhiệt độ hoạt động từ -20 – +70°C. Một sản phẩm cải tiến là loại chống cháy, vỏ bọc được sản xuất từ PVC chậm cháy, phát thải khí độc và khói thấp, cháy âm ỉ.
1-loại-dây-điện-thang-máy-cơ-bản
1-loại-dây-điện-thang-máy-cơ-bản
  • Dây điện lõi đồng cách điện PVC và được gia cố bằng lớp giáp bọc sợi kim loại để tăng đặc tính chịu lực của sản phẩm. Ngoài ra, sản phẩm cải tiến của loại này là dây chống cháy có bọc giáp kim loại.
  • Dây cáp dẹt lõi đồng, các dây vặn xoắn theo cặp và được bổ sung lớp màn chắn chống nhiễu điện từ, được sử dụng cho hệ thống truyền tín hiệu và liên lạc. Sản phẩm cải tiến của loại này còn có lớp giáp bằng sợi thép, tương tự ở trên.
