(Đọc tốt hơn bằng máy tính) Máy bơm chìm là thiết bị có động cơ kín được gắn chặt vào thân máy bơm, toàn bộ cụm máy bơm sẽ được thả chìm trong chất lỏng cần bơm lên, cơ chế bơm của nó khác với máy bơm thông thường là dựa vào áp suất chân không, nó có thể thả xuống độ sâu hàng trăm mét tùy vào công suất và chất lượng.
Do đó dây cáp cho máy bơm chìm thường không đủ dài, nghĩa là chúng ta phải tự đi mua thêm dây để kết nối nó với nguồn điện, tuy nhiên khác với điều kiện vận hành trên mặt đất dây cáp điện cho bơm chìm phải vận hành trong chất lỏng nên phải có những đặc tính kỹ thuật riêng. Nếu dây cáp điện không đáp ứng yêu cầu của máy bơm thì có thể bị hỏng, thậm chí làm hỏng cả nguồn cấp điện.

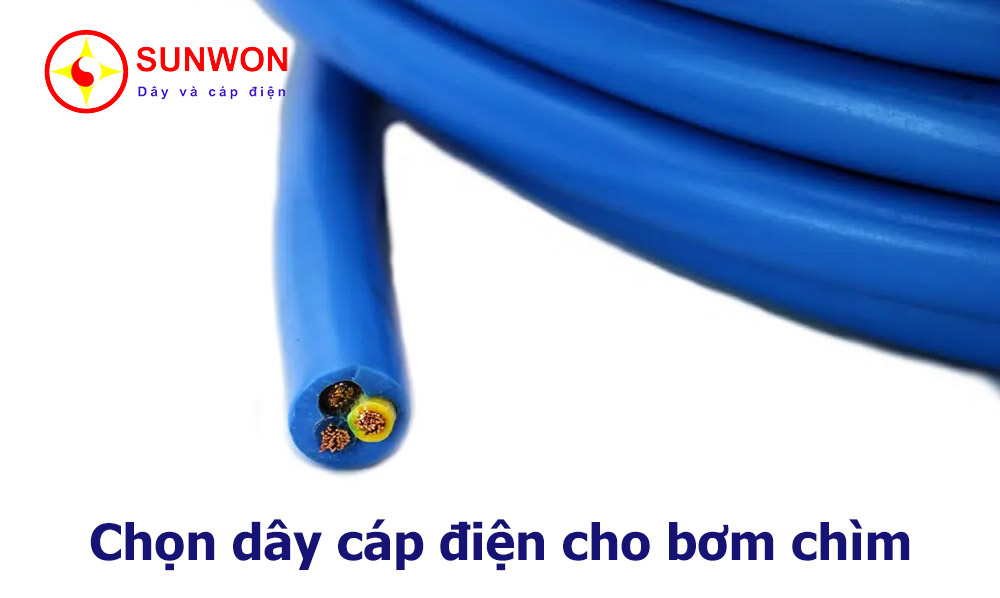

Do đó trong bài viết này, SUNWON sẽ hướng dẫn bạn cách lựa chọn dây cáp cho bơm chìm đúng yêu cầu tiêu chuẩn để đảm bảo sự vận hành bình thường của máy.

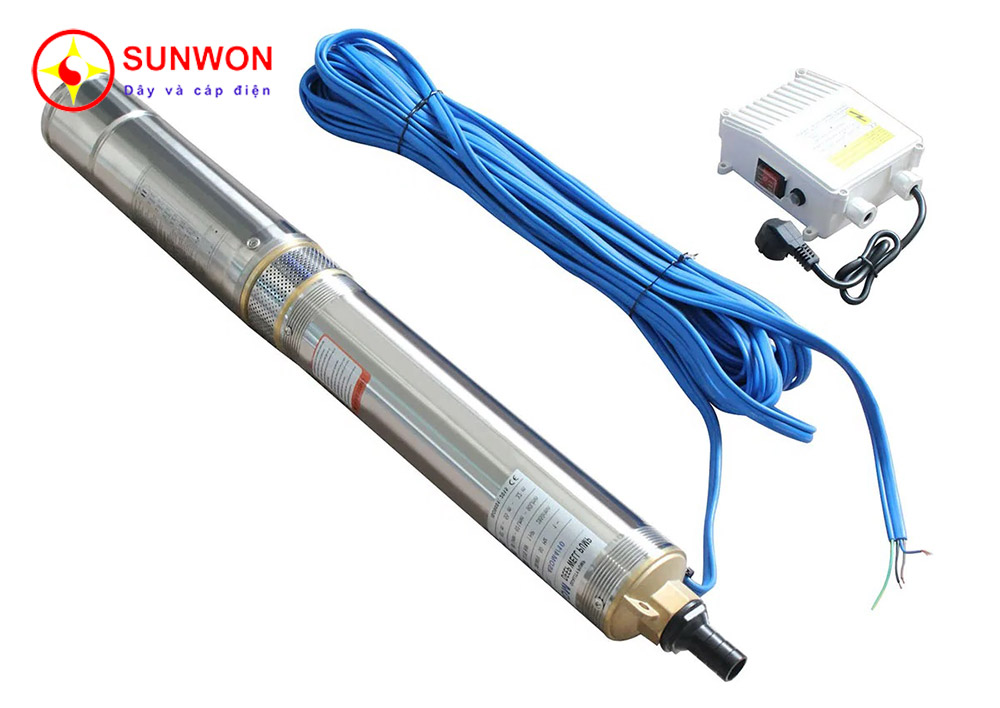

Yêu cầu chung cho cáp điện của bơm chìm
Dây cáp điện tốt nhất cho bơm chìm là loại cáp có cả lớp cách điện và vỏ bọc ngoài làm bằng polyetylen (ví dụ XLPE) với phạm vi nhiệt độ hoạt động từ –40°C – 80°C, tuổi thọ trung bình 6 năm nhưng đối với hệ thống dây cáp được thiết kế đặc biệt riêng máy bơm chìm thì tuổi thọ có thể lên tới 20 năm. Ngoài vật liệu polyetylen, vật liệu cách điện bằng PVC hoặc cao su cũng được chấp nhận, cáp có thể tròn hoặc dẹt nhưng nhìn chung, nó phải đáp ứng các yêu cầu sau:
- Cáp phải chịu được áp lực nước ở độ sâu hàng trăm mét.
- Không thấm nước (có giấy chứng nhận).
- Phải tuân thủ TCVN 8638 : 2011 về lắp đặt máy bơm nước cũng như tiêu chuẩn kiểm tra chất lượng cáp.
- Tiết diện của dây cáp phải phù hợp với tải trọng của bơm chìm.
Ngoài ra, cáp cần được thiết kế để sử dụng cả trong nhà và ngoài trời, trong môi trường khô hoặc ẩm ướt và đương nhiên là dưới nước kể cả nước ngọt và nước mặn ở độ sâu lên tới hàng trăm mét!
Để chọn đúng số lõi và tiết diện cáp cho máy bơm, bạn cần hiểu rõ mình đang sử dụng loại máy bơm nào – 220V hay 380V, 1 pha hay 3 pha. Đối với máy bơm 220V có tụ điện tích hợp (1 pha) chỉ cần sử dụng cáp 3 lõi; với tụ điện ở xa thì cần có cáp 4 lõi. Ngoài ra, đối với máy bơm hoạt động ở điện áp 380V (3 pha), cũng cần có cáp 4 lõi. Mặt cắt ngang của cáp nối máy bơm phụ thuộc vào công suất của máy bơm và chiều dài của cáp, bạn tham khảo bảng bên dưới.
Đối với máy bơm 1 pha 220V
| Công suất động cơ | Mặt cắt cáp tính bằng mm | |||||||
| 4×1 | 4 x 1,5 | 4 x 2,5 | 4×4 | 4 x 6 | 4 x 10 | 4 x 16 | ||
| kW | HP | Chiều dài cáp tính bằng mét | ||||||
| 0,25 | 0,33 | 70 | 105 | 170 | ||||
| 0,37 | 0,50 | 60 | 90 | 140 | ||||
| 0,55 | 0,75 | 45 | 70 | 110 | 180 | |||
| 0,75 | 1 | 35 | 50 | 85 | 140 | 210 | ||
| 1,1 | 1,5 | 25 | 35 | 60 | 95 | 145 | 240 | |
| 1,5 | 2 | 30 | 45 | 75 | 115 | 190 | 305 | |
| 2,2 | 3 | 30 | 50 | 75 | 125 | 200 | ||
Đối với máy bơm 3 pha 220V
| Công suất động cơ | Mặt cắt cáp tính bằng mm | |||||||||||
| 4×1 | 4 x 1,5 | 4 x 2,5 | 4×4 | 4 x 6 | 4 x 10 | 4 x 16 | 4 x 25 | 4 x 35 | 4 x 50 | 4 x 70 | ||
| kW | HP | Chiều dài cáp tính bằng mét | ||||||||||
| 0,37 | 0,50 | 100 | 152 | 255 | ||||||||
| 0,55 | 0,75 | 83 | 126 | 210 | 338 | |||||||
| 0,75 | 1 | 65 | 99 | 165 | 265 | 405 | ||||||
| 1,1 | 1,5 | 48 | 72 | 120 | 192 | 292 | 485 | |||||
| 1,5 | 2 | 53 | 88 | 142 | 215 | 360 | ||||||
| 2,2 | 3 | 30 | 60 | 97 | 147 | 245 | 392 | |||||
| 3 | 4 | 47 | 73 | 110 | 183 | 295 | 510 | |||||
| 4 | 5,5 | 55 | 83 | 138 | 220 | 380 | ||||||
| 5,5 | 7,5 | 60 | 100 | 160 | 275 | 385 | ||||||
| 7,5 | 10 | 45 | 73 | 114 | 195 | 275 | 395 | |||||
| 9,2 | 12,5 | 64 | 100 | 157 | 220 | 315 | ||||||
| 11 | 15 | 54 | 87 | 135 | 190 | 270 | 378 | |||||
| 13 | 17,5 | 75 | 117 | 164 | 236 | 330 | ||||||
| 15 | 20 | 65 | 102 | 144 | 205 | 287 | ||||||
| 18,5 | 25 | 82 | 114 | 162 | 225 | |||||||
| 22 | 30 | 69 | 95 | 137 | 190 | |||||||
| 30 | 40 | 70 | 102 | 142 | ||||||||
Đối với máy bơm 3 pha 380V
| Công suất động cơ | Mặt cắt cáp tính bằng mm | |||||||||||
| 4×1 | 4 x 1,5 | 4 x 2,5 | 4×4 | 4 x 6 | 4 x 10 | 4 x 16 | 4 x 25 | 4 x 35 | 4 x 50 | 4 x 70 | ||
| kW | HP | Chiều dài cáp tính bằng mét | ||||||||||
| 0,37 | 0,50 | 300 | ||||||||||
| 0,55 | 0,75 | 250 | 380 | |||||||||
| 0,75 | 1 | 195 | 295 | |||||||||
| 1,1 | 1,5 | 145 | 215 | 360 | ||||||||
| 1,5 | 2 | 105 | 160 | 265 | 425 | |||||||
| 2,2 | 3 | 70 | 110 | 180 | 290 | 440 | ||||||
| 3 | 4 | 55 | 85 | 140 | 220 | 330 | ||||||
| 4 | 5,5 | 40 | 60 | 105 | 165 | 250 | 415 | |||||
| 5,5 | 7,5 | 45 | 75 | 120 | 180 | 300 | 480 | |||||
| 7,5 | 10 | 35 | 55 | 95 | 135 | 220 | 340 | 585 | ||||
| 9,2 | 12,5 | 47 | 75 | 115 | 190 | 300 | 470 | |||||
| 11 | 15 | 40 | 65 | 95 | 160 | 260 | 405 | |||||
| 13 | 17,5 | 60 | 85 | 140 | 225 | 350 | 490 | |||||
| 15 | 20 | 50 | 75 | 125 | 195 | 305 | 430 | |||||
| 18,5 | 25 | 58 | 100 | 155 | 245 | 340 | 485 | |||||
| 22 | 30 | 39 | 85 | 130 | 205 | 285 | 410 | 570 | ||||
| 30 | 40 | 36 | 63 | 96 | 152 | 210 | 305 | 425 | ||||
Không nên sử dụng các nhãn hiệu cáp và dây điện không dành cho những điều kiện như vậy hoặc có giấy chứng nhận không nêu rõ rằng chúng được thiết kế để sử dụng trong nước. Rất nhiều sản phẩm cáp chất lượng thấp hoặc không tuân thủ trên thị trường sẽ gây ra hiện tượng cháy động cơ máy bơm cũng như các sự cố và trục trặc khác về điện.
