Cáp đồng Muller 1 lõi SUNWON-0.6/1kV-CU/XLPE/PVC/ATA/PVC-1C

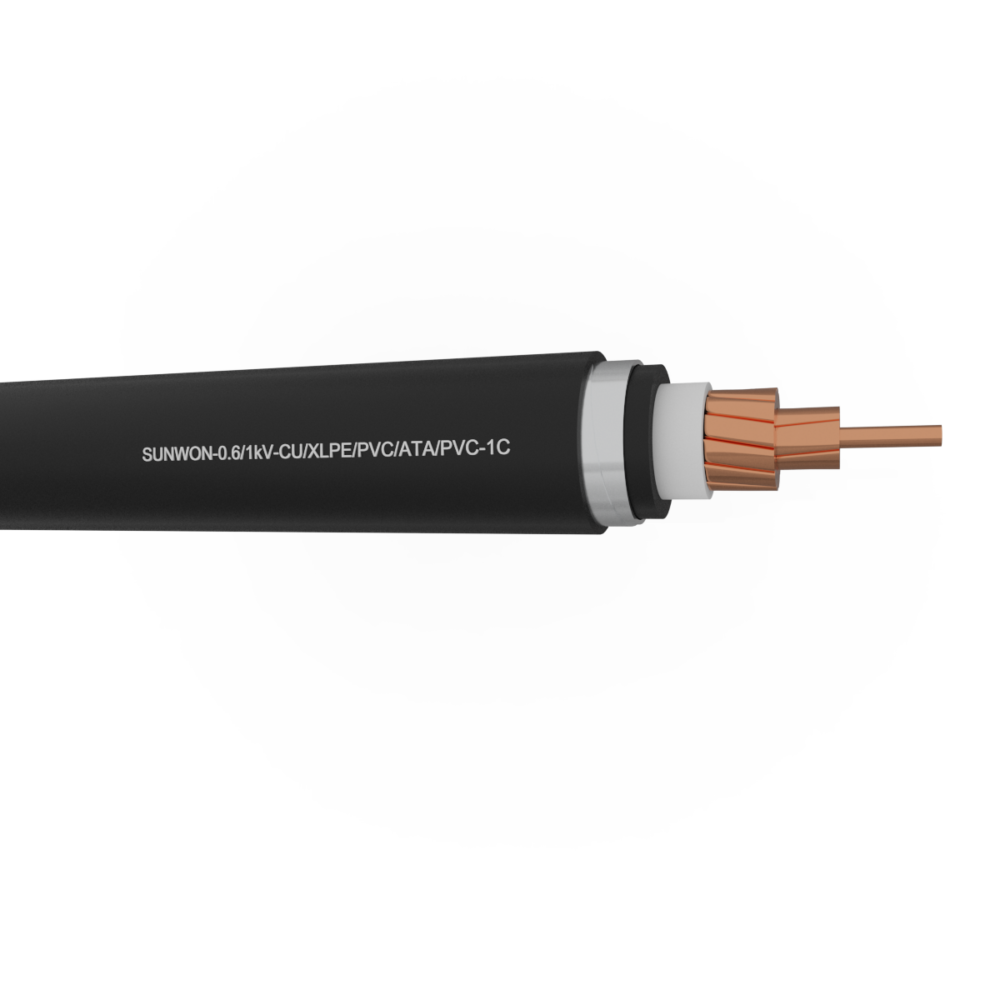

Kết cấu Cáp đồng Muller 1 lõi SUNWON-0.6/1kV-CU/XLPE/PVC/ATA/PVC-1C

Cáp đồng bọc Muyler 1 lõi SUNWON- 0.6/1kV- CXAV 1x

1. Tiêu chuẩn áp dụng: TCVN 5935-1: 2013;

2. Cấu trúc sản phẩm:

Lõi dẫn điện gồm nhiều sợi đồng tròn kỹ thuật điện xoắn bện đồng tâm (có thể ép chặt);
Cách điện XLPE màu trắng;
Giáp kim loại: băng nhôm;
Vỏ bọc bảo vệ bằng PVC màu đen.

3. Điện áp định mức (Uo/U): 0.6/1kV.

4. Nhiệt độ ruột dẫn tối đa: 90 độ C.

5. Tiết diện mặt cắt danh định: Từ 1.5mm2 tới 120mm2.

Download báo giá

Danh mục: Cáp điện hạ thế (LV)

Sản phẩm Cáp đồng Muyler 1 lõi SUNWON-0.6/1kV-CU/XLPE/PVC/ATA/PVC-1C được quy định trong TCVN 5935-1:2013, yêu cầu về quy cách sản phẩm như sau:

Điện áp danh định 0.6/1 (1.2) kV;
Hợp chất cách điện:
- Nhựa nhiệt dẻo PVC;
- Hợp chất cách điện liên kết ngang: Cao su etylen propylen hoặc tương tự (EPR), cao su phân tử hoặc cao su etylen propylen có độ cứng cao (HEPR), Polyetelen liên kết ngang (XLPE).
Nhiệt độ ruột dẫn tối đa trong vận hành bình thường là 70 độ C (nếu cách điện PVC) và 90 độ C (nếu cách điện XLPE).
Ruột dẫn: Phải là cấp 1 (ruột dẫn 1 sợi đặc) hoặc cấp 2 (ruột dẫn bện) (theo IEC 60228:2004) bằng đồng ủ không/ có phủ kim loại là nhôm hoặc hợp kim nhôm;
Quy định về chiều dày tối thiểu của từng hợp chất cách điện trên mỗi sản phẩm phân loại theo các tiết diện danh định sau: 1.5 và 2.5mm2, 4 và 6mm2, 10 và 16mm2, 25 và 35mm2, 50mm2, 70mm2, 95mm2, 120mm2, 150mm2, 185mm2, 240mm2, 300mm2…
Quy định về các loại áo giáp kim loại:
- Sợi dây tròn hoặc sợi dây dẹt phải là thép mạ kẽm, đồng hoặc đồng tráng thiếc, nhôm hoặc hợp kim nhôm;
- Dải băng phải là thép, thép mạ kẽm, nhôm hoặc hợp kim nhôm. Dải băng thép phải được cán nóng hoặc cán nguội có chất lượng thương mại.
Quy định về chiều dày áo giáp kim loại:
- Áo giáp bằng sợi dây phải kín, tức lá có khe hở nhỏ nhất giữa các sợi dây liền kề. Có thể sử dụng băng quấn bằng thép mạ có chiều dày danh nghĩa tối thiểu là 0,3 mm quấn xoắn ốc lên trên áo giáp bằng sợi dây thép dẹt và quấn lên trên áo giáp bằng sợi dây thép tròn, nếu cần thiết;
- Chiều dày tổng của lớp bọc bên trong và lớp lót kiểu dải băng bổ sung phải như quy định ở 7.1 cộng với 0,5 mm nếu chiều dày của dải băng làm áo giáp là 0,2 mm và cộng thêm 0,8 mm nếu chiều dày của dải băng làm áo giáp lớn hơn 0,2 mm.
Quy định về chiều dày vỏ bọc ngoài…

Cáp đồng Muyler 1 lõi SUNWON-0.6/1kV-CU/XLPE/PVC/ATA/PVC-1C được phân loại theo tiết diện mặt cắt danh định như sau: CXVAV 1×1.5, CXVAV 1×2.5, CXVAV 1×4, CXVAV 1×6, CXVAV 1×10, CXVAV 1×16, CXVAV 1×25, CXVAV 1×35, CXVAV 1×50, CXVAV 1×70, CXVAV 1×95, CXVAV 1×120…
