Cáp đồng ngầm trung thế SUNWON- 6/10 (12) kV- CXSV 1x

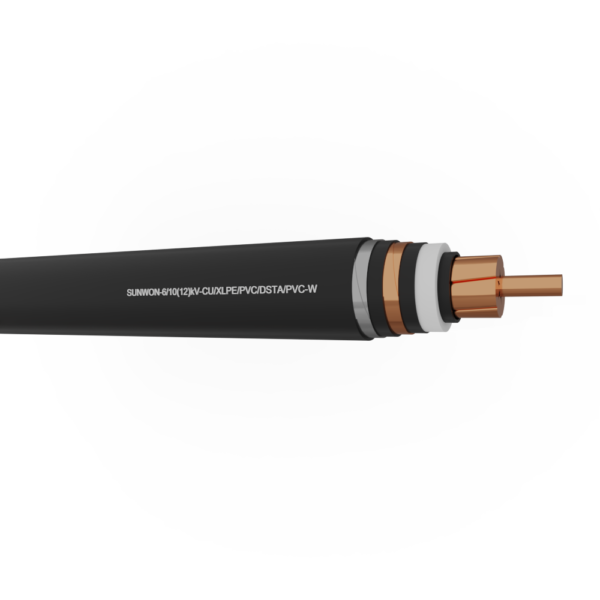

Kết cấu Cáp đồng ngầm 1 lõi SUNWON- 6/10 (12) kV- CU/XLPE/PVC/DSTA/PVC-W

Cáp đồng ngầm 1 lõi SUNWON- 6/10 (12) kV- CXSV 1x

Cáp điện ngầm trung thế 1 lõi dẫn bằng đồng nguyên chất 99.9%, lõi được bọc 7 lớp lần lượt gồm: PVC mỏng, nhựa cách điện XLPE, lớp lót PVC, lớp băng quấn bằng đồng, lớp PVC mỏng, lớp băng quấn bằng nhôm và một lớp PVC ngoài cùng, được sử dụng cho mạng lưới trung thế với điện áp làm việc từ 6/10kV và tối đa là 12kV.

1. Tiêu chuẩn áp dụng: TCVN 5935-2: 2013; IEC 60502-2:2005;

2. Cấu trúc sản phẩm:

Lõi dẫn điện được xoắn bện đồng tâm từ nhiều sợi đồng tròn kỹ thuật điện (có thể ép chặt);
Cách điện là nhựa XLPE màu trắng tự nhiên, có bảng màu phân pha;
2 lớp băng cuốn bằng đồng và nhôm nguyên chất;
Lớp bán dẫn PVC;
Vỏ bọc bảo vệ bằng nhựa PVC màu đen.

3. Điện áp định mức Uo/U (Um): 6/10 (12) kV.

4. Nhiệt độ ruột dẫn tối đa: 90 độ C.

5. Tiết diện mặt cắt danh định: Từ 10mm2 tới 240mm2.

Danh mục: Cáp điện trung thế (MV)

Sản phẩm Cáp đồng ngầm 1 lõi SUNWON- 6/10 (12) kV-AL/XLPE/PVC/DSTA/PVC-W được quy định theo TCVN 5935-2:2013 với yêu cầu về kỹ thuật như sau:

Điện áp danh định Uo/U(Um) của cáp được xem xét trong tiêu chuẩn này như sau: Uo/U(Um) = 3,6/6 (7,2) – 6/10 (12) – 8,7/15 (17,5) – 12/20 (24) – 18/10 (36) kV.
Hợp chất cách điện:
- PVC/B cho dòng cáp có điện áp danh định Uo/U = 3.6/6 kV;
- Nhiệt nhựa cứng: Cao su etetylen propylen hoặc tương tự (EPR), Cao su phân tử hoặc cap su etylen propylen có độ cứng cao (HEPR), Polyetylen liên kết ngang (XLPE);
- Nhiệt độ ruột dẫn tối đa trong vận hành bình thường: Đối với PVC/B là 70 độ C, đối với EPR/ HEPR/ XLPE là 90 độ C.
Ruột dẫn: Phải là cấp 1 (ruột dẫn 1 sợi đặc) hoặc cấp 2 (ruột dẫn bện) bằng đồng ủ có thể phủ kim loại bằng nhôm/ hợp kim nhôm phù hợp với TCVN 6612 (IEC 60228).
Quy định chiều dày danh nghĩa của các lớp cách điện PVC/B, XLPE, EPR/ HEPR.
Quy định về màn chắn:
- Màn chắn ruột dẫn phải bằng vật liệu phi kim loại và phải bằng hợp chất bán dẫn dạng đùn, có thể được đặt lên trên dải băng bán dẫn. Hợp chất bán dẫn dạng đùn phải được gắn chặt vào cách điện;
- Màn chắn cách điện phải gồm có một lớp bán dẫn phi kim loại kết hợp với một lớp kim loại. Lớp phi kim loại phải được đùn trực tiếp lên cách điện của từng lõi và làm bằng hợp chất bán dẫn bám vào hoặc có thể bóc ra được;
- Màn chắn kim loại phải là một hoặc nhiều dải băng, hoặc một lưới đan hoặc một lớp sợi dây đồng tâm hoặc kết hợp giữa các sợi dây và (các) dải băng.
Quy định về chiều dày của lớp giáp kim loại: Áo giáp có thể bằng sợi dây tròn/ dẹt hoặc dải băng kép. Ngoài ra TCVN quy định áo giáp kiểu dải băng phải được quấn theo kiểu xoắn ốc thành hai lớp sao cho dải băng bên ngoài ở xấp xỉ chính giữa đè lên khe hở của dải băng bên trong…
