Cáp nhôm hạ thế 2 lõi SUNWON- 0.6/1kV- AXV 2x

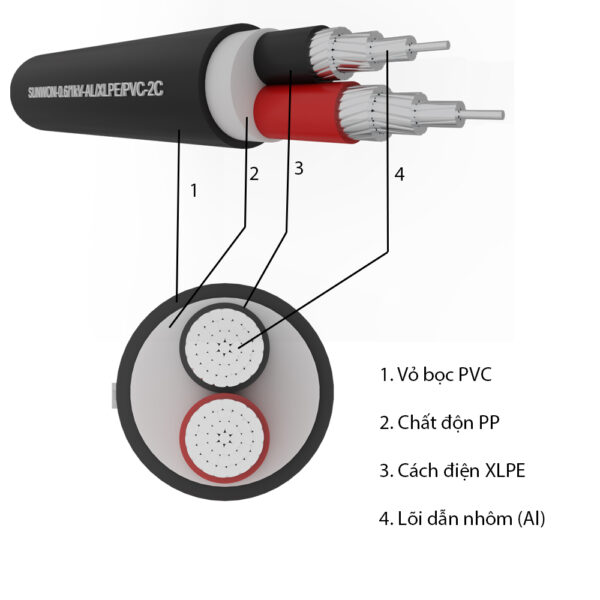

Kết cấu Cáp nhôm hạ thế 2- 3 lõi bọc 3 lớp SUNWON-0.6/1kV-AL/XLPE/PP/PVC

Cáp nhôm bọc 2 lõi SUNWON- 0.6/1kV- AXV 2x

1. Tiêu chuẩn áp dụng: TCVN 5935-1: 2013;

2. Cấu trúc sản phẩm:

Lõi dẫn điện được xoắn bện đồng tâm từ nhiều sợi nhôm cứng, tạo thành 1 hoặc 4 lớp (có thể ép chặt);
Cách điện XLPE có bảng màu phân pha;
Chất độn, băng cuốn bằng PP, PET, PVC;
Vỏ bọc bảo vệ bằng PVC màu đen.

3. Điện áp định mức (Uo/U): 0.6/1kV.

4. Nhiệt độ ruột dẫn tối đa: 90 độ C.

5. Tiết diện mặt cắt định danh: Từ 10mm2 tới 240mm2.

Download báo giá

Danh mục: Cáp điện hạ thế (LV)

Sản phẩm Cáp nhôm bọc 2 lõi SUNWON-0.6/1kV-AL/XLPE/PVC được quy định trong TCVN 5935-1:2013, yêu cầu về quy cách sản phẩm như sau:

Điện áp danh định 0.6/1 (1.2) kV;
Hợp chất cách điện:
1. Nhựa nhiệt dẻo PVC;
2. Hợp chất cách điện liên kết ngang: Cao su etylen propylen hoặc tương tự (EPR), cao su phân tử hoặc cao su etylen propylen có độ cứng cao (HEPR), Polyetelen liên kết ngang (XLPE).
Nhiệt độ ruột dẫn tối đa trong vận hành bình thường là 70 độ C (nếu cách điện PVC) và 90 độ C (nếu cách điện XLPE).
Ruột dẫn: Phải là cấp 1 (ruột dẫn 1 sợi đặc) hoặc cấp 2 (ruột dẫn bện) (theo IEC 60228:2004) bằng đồng ủ không/ có phủ kim loại là nhôm hoặc hợp kim nhôm;
Quy định về chiều dày tối thiểu của từng hợp chất cách điện trên mỗi sản phẩm phân loại theo các tiết diện danh định sau: 1.5 và 2.5mm2, 4 và 6mm2, 10 và 16mm2, 25 và 35mm2, 50mm2, 70mm2, 95mm2, 120mm2, 150mm2, 185mm2, 240mm2, 300mm2…

Cáp nhôm bọc 2 lõi SUNWON-0.6/1kV-AL/XLPE/PVC được phân loại theo tiết diện mặt cắt danh định như sau: AXV 2×10, AXV 2×16, AXV 2×25, AXV 2×35, AXV 2×50, AXV 2×70…
