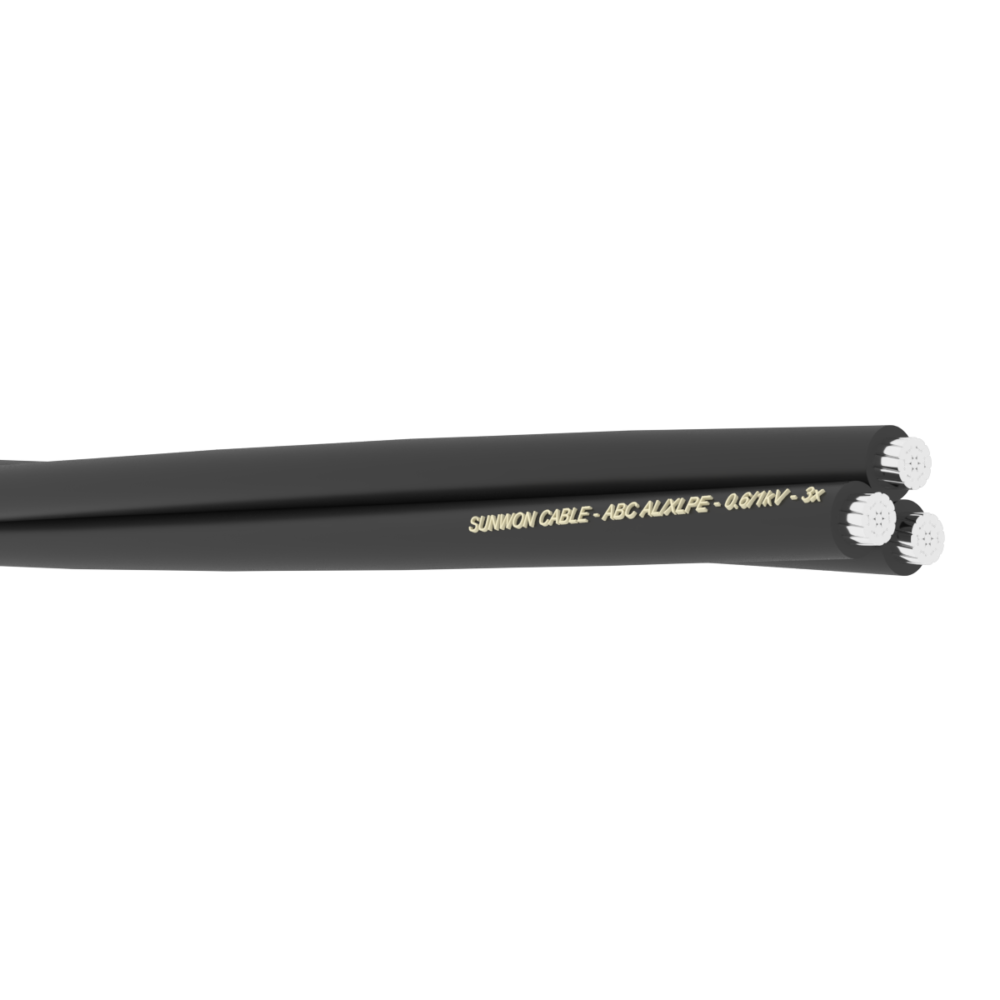

Cáp nhôm vặn xoắn hạ thế 3 lõi SUNWON- 0.6/1kV- ABC 3x

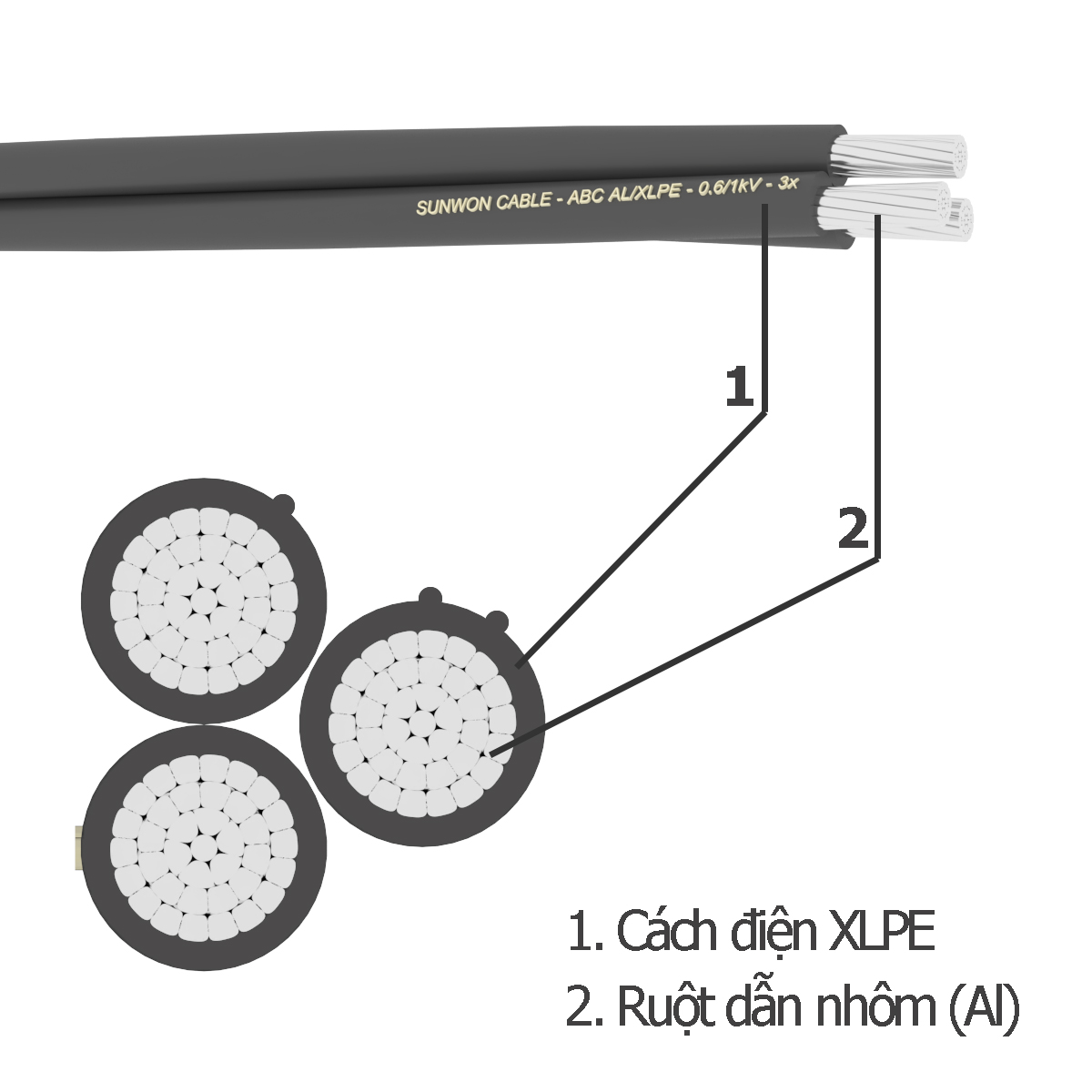

Kết cấu Cáp vặn xoắn 3 lõi nhôm SUNWON-0.6/1kV-AL/XLPE-3C

Cáp nhôm vặn xoắn 3 lõi SUNWON- 0.6/1kV- ABC 3x

1. Tiêu chuẩn áp dụng: TCVN 6447: 1998;

2. Kết cấu sản phẩm:

Lõi dẫn: Gồm các sợi nhôm tròn được xoắn bện đồng tâm và nén chặt;
Cách điện: Nhựa XLPE;
Nhận biết cáp: Phân pha bằng số gân nối hoặc bằng màu kẻ trên cáp/.

3. Tiết diện mặt cắt danh định: Từ 11m2 tới 300m2

4. Nhiệt độ làm việc lớn nhất: 90 độ C.

Download báo giá

Danh mục: Cáp vặn xoắn - SUNWON

TCVN 6447: 1998 quy định quy chuẩn kết cấu của cáp điện vặn xoắn bao gồm: cách điện bằng polyethylen liên kết ngang (XLPE); điện áp làm việc đến 0,6/1 kV; có 2, 3 hoặc 4 lõi dẫn bằng nhôm, mặt cắt danh định từ 16 đến 150 mm2. Các lớp xoắn kế tiếp nhau phải ngược chiều nhau và lớp xoắn ngoài cùng phải theo chiều phải.

Ngoài các sản phẩm theo quy chuẩn ở trên, SUNWON có các dòng cáp vặn xoắn khác như cáp lõi đồng 2 – 4 ruột dẫn hay tiết diện danh định tới 185/ 240mm2. Lõi dẫn bằng đồng cũng được bện từ những sợi đồng tròn kỹ thuật điện và được ép tròn theo TCVN 5934: 1995.

Dòng cáp vặn xoắn SUNWON 3 lõi dẫn bằng nhôm bao gồm các sản phẩm với tiết diện danh định như sau:

AX 3 x 11mm2: 7 sợi nhôm tròn kỹ thuật điện được ép chặt với nhau;
AX 3 x 16mm2: 7 sợi nhôm tròn kỹ thuật điện được ép chặt với nhau;
AX 3 x 25mm2: 7 sợi nhôm tròn kỹ thuật điện được ép chặt với nhau;
AX 3 x 35mm2: 7 sợi nhôm tròn kỹ thuật điện được ép chặt với nhau;
AX 3 x 50mm2: 7 sợi nhôm tròn kỹ thuật điện được ép chặt với nhau;
AX 3 x 70mm2: 7 hoặc 19 sợi nhôm tròn kỹ thuật điện được ép chặt với nhau;
AX 3 x 95mm2: 19 sợi nhôm tròn kỹ thuật điện được ép chặt với nhau;
AX 3 x 120mm2: 19 sợi nhôm tròn kỹ thuật điện được ép chặt với nhau;
AX 3 x 150mm2: 19 sợi nhôm tròn kỹ thuật điện được ép chặt với nhau;

Cáp vặn xoắn 3 lõi dẫn được phân pha theo gân nổi trên vỏ cách điện XLPE, cụ thể cáp điện vặn xoắn 3 lõi dẫn bao gồm 1 lõi không có gân nổi, 1 lõi có 1 gân nổi và 1 lõi có 2 gân nổi.
