So sánh cáp nhôm mạ đồng và cáp đồng!

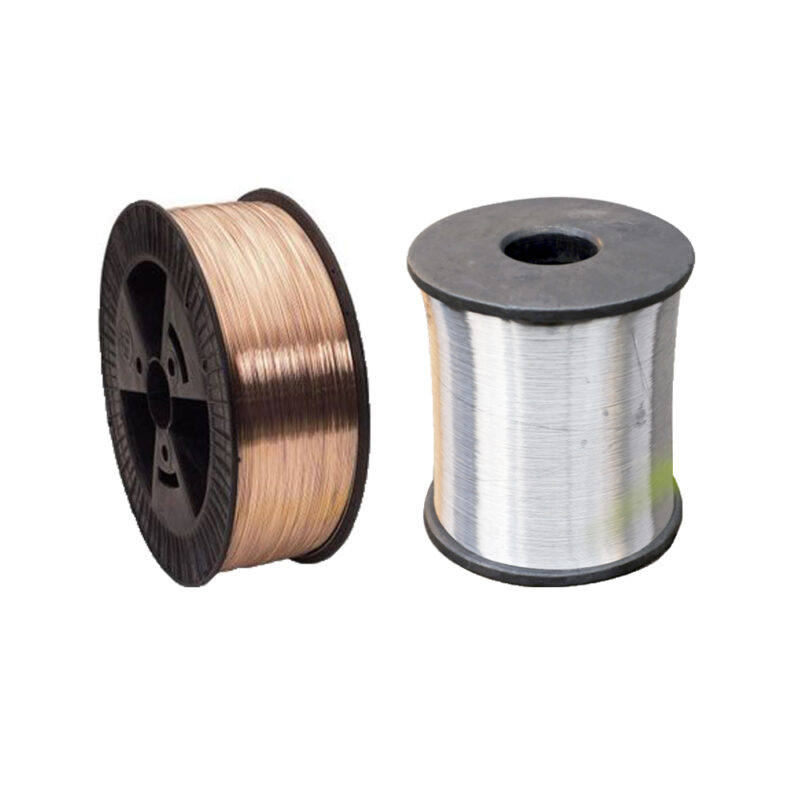

dây nhôm bọc đồng

Tên tiếng anh của nhôm mạ đồng là Copper Clad Aluminium, vì vậy dây dẫn nhôm mạ đồng còn thường được gọi là dây dẫn CCA. Dây composite nhôm phủ đồng được Đức giới thiệu lần đầu tiên vào những năm 1930, sau đó được quảng bá tại Anh, Hoa Kỳ, Pháp và các nước khác, và được sử dụng rộng rãi trong nhiều lĩnh vực khác nhau.

Cáp CATV ở Hoa Kỳ bắt đầu thử nghiệm cáp nhôm phủ đồng ngay từ năm 1968, sản lượng hơn 30.000 tấn/năm. Hiện nay các nước Châu Mỹ đã thay thế cáp đồng nguyên chất bằng cáp nhôm (thép) phủ đồng.

Nhôm phủ đồng được hình thành bằng phủ đồng tâm một lớp đồng lên bề mặt vật liệu lõi nhôm hoặc hợp kim nhôm/thép, độ dày của lớp đồng từ 0,55mm trở lên.

So sánh cáp nhôm phủ đồng và cáp đồng

1. Đặc tính cơ học

Độ bền và độ giãn nở của dây dẫn đồng nguyên chất lớn hơn dây dẫn nhôm phủ đồng, có nghĩa là đồng nguyên chất tốt hơn nhôm mạ đồng về tính chất cơ học. Dây dẫn nhôm phủ đồng nhẹ hơn đồng nguyên chất rất nhiều nên sẽ mang lại sự thuận tiện cho việc vận chuyển cáp và lắp dựng cáp.

Ngoài ra, nhôm phủ đồng mềm hơn một chút so với đồng nguyên chất, và cáp được sản xuất với ruột nhôm phủ đồng tốt hơn một chút so với cáp đồng nguyên chất về độ mềm dẻo.

2. Hiệu suất tải điện

độ dẫn điện của nhôm kém hơn đồng nên điện trở của dây dẫn nhôm phủ đồng lớn hơn điện trở của dây dẫn đồng nguyên chất.

Khi tần số vượt quá 5MHz, không có sự khác biệt rõ ràng về sự suy giảm điện trở AC dưới hai dây dẫn khác nhau này. Tất nhiên, điều này chủ yếu là do hiệu ứng bề mặt của dòng điện tần số cao. Tần số càng cao, dòng điện chạy càng gần bề mặt vật dẫn. Bề mặt của ruột nhôm phủ đồng thực chất là đồng nguyên chất.

Khi tần số cao, gần như toàn bộ dòng điện chạy trên bề mặt là vật liệu đồng. Trong trường hợp tần số 5MHz, dòng điện chạy trên lớp đồng có độ dày khoảng 0,025 mm gần bề mặt và độ dày của lớp đồng của dây dẫn bằng nhôm phủ đồng gấp đôi độ dày này.

Đối với cáp đồng trục, do tín hiệu truyền đi có tần số trên 5MHz nên hiệu quả truyền dẫn của dây dẫn nhôm phủ đồng và dây dẫn đồng nguyên chất là như nhau.

Nhôm phủ đồng mềm hơn so với đồng nguyên chất và rất dễ nắn trong quá trình sản xuất. Do đó, ở một mức độ nào đó, có thể nói rằng cáp có vỏ nhôm phủ đồng có chỉ số suy hao hồi lưu tốt hơn so với cáp có ruột đồng nguyên chất.

3. Tính kinh tế

Giá của dây dẫn nhôm phủ đồng đắt hơn so với dây dẫn đồng nguyên chất có cùng trọng lượng. Tuy nhiên, cáp nhôm mạ đồng có cùng trọng lượng sẽ dài hơn nhiều so với cáp đồng nguyên chất. Vì cáp nhôm phủ đồng tương đối nhẹ nên chi phí vận chuyển và chi phí lắp đặt cáp sẽ giảm đi, mang lại sự thuận tiện nhất định cho công trình.

4. Bảo trì dây dẫn

Do sự khác biệt lớn về hệ số giãn nở nhiệt giữa ruột dẫn bên trong bằng đồng và ruột dẫn bên ngoài bằng nhôm của cáp, vào mùa hè nóng bức, ruột dẫn bên ngoài bằng nhôm sẽ giãn ra rất nhiều, còn ruột dẫn bên trong bằng đồng thì bị co lại tương đối.

Vào mùa đông, lớp nhôm dẫn bên ngoài co lại rất nhiều, làm cho lớp phủ dễ bị rơi ra. Khi cáp đồng trục sử dụng ruột dẫn bên trong bằng nhôm phủ đồng, sự khác biệt về hệ số giãn nở nhiệt giữa nó và ruột dẫn bên ngoài bằng nhôm là nhỏ.

Nhìn chung, hiệu suất tổng thể của dây dẫn nhôm phủ đồng tốt hơn dây dẫn đồng nguyên chất, điều này sẽ giúp tiết kiệm chi phí cho người dùng.

Những người trong cuộc cho rằng việc sử dụng cáp nhôm phủ đồng trong ngành dây và cáp điện cũng là một cách tốt để giải tỏa áp lực hiện nay cho các nhà sản xuất. Nó có ưu điểm là trọng lượng riêng nhỏ và hiệu suất truyền tải tốt, rất thích hợp cho dây dẫn bên trong của cáp đồng trục tần số vô tuyến.
