Sự ăn mòn của dây điện trên cao (HTLS)

ăn-mòn-kim-loại-ở-dây-điện-cao-thế-htls

Lõi thép của dây dẫn ACSR thông thường dễ bị ăn mòn do ô nhiễm môi trường. Lõi của một số dây dẫn HTLS (High Temperature Low Sag) khác sử dụng vật liệu có điện trở ăn mòn hoặc sử dụng lớp phủ có thể chống lại sự ăn mòn kim loại do môi trường.

Ngoài việc nâng cao hiệu quả tải điện của đường dây, các loại cáp điện HTLS này có thể được sử dụng trong các khu vực bị ô nhiễm như dọc theo bờ biển hoặc gần các nhà máy công nghiệp. Các nhà sản xuất dây cáp điện đã thử nghiệm ăn mòn để đánh giá hiệu suất của cáp trong môi trường bị ô nhiễm.

Thử nghiệm đánh giá độ ăn mòn

Kim loại trong môi trường ăn mòn có thể thể hiện đặc tính ăn mòn do ứng suất. Các các nhà sản xuất dây cáp điện HTLS đã thực hiện thử nghiệm ăn mòn các mẫu của họ, rất nhiều tài liệu về chủ đề này đã được xuất bản dưới dạng báo cáo. Phần này sẽ tóm tắt một số trong số các báo cáo thử nghiệm đó.

a. ACCR – 3M

ăn-mòn-cáp-accr
ăn-mòn-cáp-accr

Nhà sản xuất đã thực hiện kiểm tra độ ăn mòn do muối trên Dây dẫn tổng hợp ACCR (Aluminum Conductor Composite Reinforced) và so sánh với kết quả của dây dẫn ACSR. Các kiểm tra cho thấy rằng không có sự khác biệt về hiệu suất giảm trọng lượng, ăn mòn hoặc độ bền kéo giữa ACCR và ACSR.

b. ACCC – CTC

ăn mòn accc
ăn mòn accc

Nhà sản xuất đã tiến hành thử nghiệm ăn mòn muối trên mẫu ACCC – ruột dẫn nén (compacted). Ruột dẫn bao gồm một lõi sợi carbon tổng hợp và các dây hợp kim nhôm hình thang được ủ xoắn bện xung quanh.

Mục tiêu của thử nghiệm là quan sát các tác động lên toàn bộ dây dẫn và vật liệu tổng hợp lõi của dây dẫn khi tiếp xúc với muối trong 1000 giờ. Kết quả của thử nghiệm cho thấy rằng không có dấu hiệu biến màu hoặc hư hỏng chính ở bề mặt của lớp và lõi nhôm bên trong.

Tuy nhiên, có dấu hiệu xỉn màu trên bề mặt của dây dẫn.

c. ACSS – Southwire

ăn-mòn-acss
ăn-mòn-acss

Các thử nghiệm ăn mòn (ASTM B-117) do Southwire thực hiện trên dây dẫn ACSS của họ đã chỉ ra rằng sợi lõi thép của ruột dẫn với lớp phủ Mischmetal cần có thời gian để hình thành gỉ đỏ, khi so sánh với ACSR.

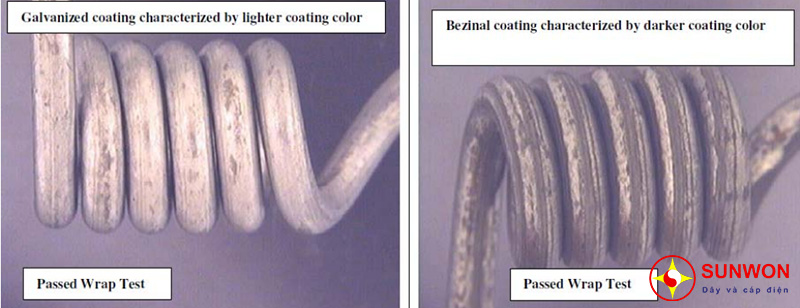

Phương pháp đánh giá Galfan / Bezinal (Galfan / Bezinal là nhôm kẽm 5% hợp kim có bổ sung Mischmetal) so với ACSR thông thường như sau:

  • Các mẫu này đã được xử lý nhiệt và sau đó quấn thử nghiệm theo tiêu chuẩn ASTM B606. Kết quả thử nghiệm cho thấy lớp phủ mạ kẽm tiêu chuẩn (ACSR) không đạt yêu cầu thử nghiệm phủ sau 5 tuần tiếp xúc ở 200°C. Khi tiếp xúc với nhiệt độ 215°C, lớp mạ tiêu chuẩn không phủ thành công chỉ sau sau 1 tuần.
  • Các mẫu có lớp phủ mischmetal (ACSS) được tiếp xúc với 315°C trong 16 tuần. Tất cả các đã vượt qua các bài kiểm tra phủ lên dây dẫn.

Cho đến nay, thử nghiệm ăn mòn ổn định tiêu chuẩn đã được thực hiện trên các dây dẫn tiên tiến. Các dây dẫn phải được thử nghiệm trong điều kiện môi trường nhiễm bẩn theo chu kỳ.

Theo J. Chan T9/2009
