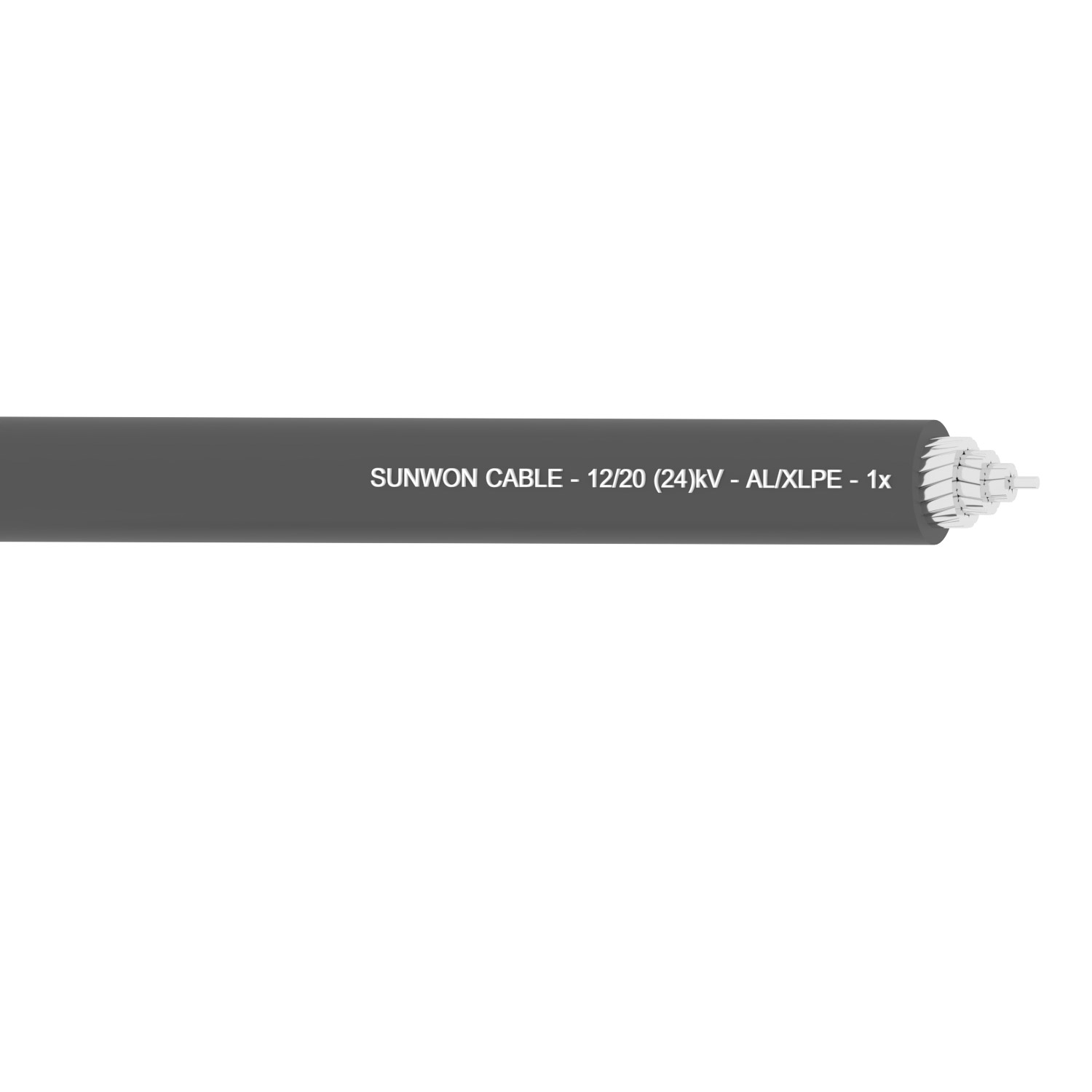

AX – 12/20 (24)kV – 1x – SUNWON

1. Tiêu chuẩn áp dụng: TCVN 5935-2: 2013;

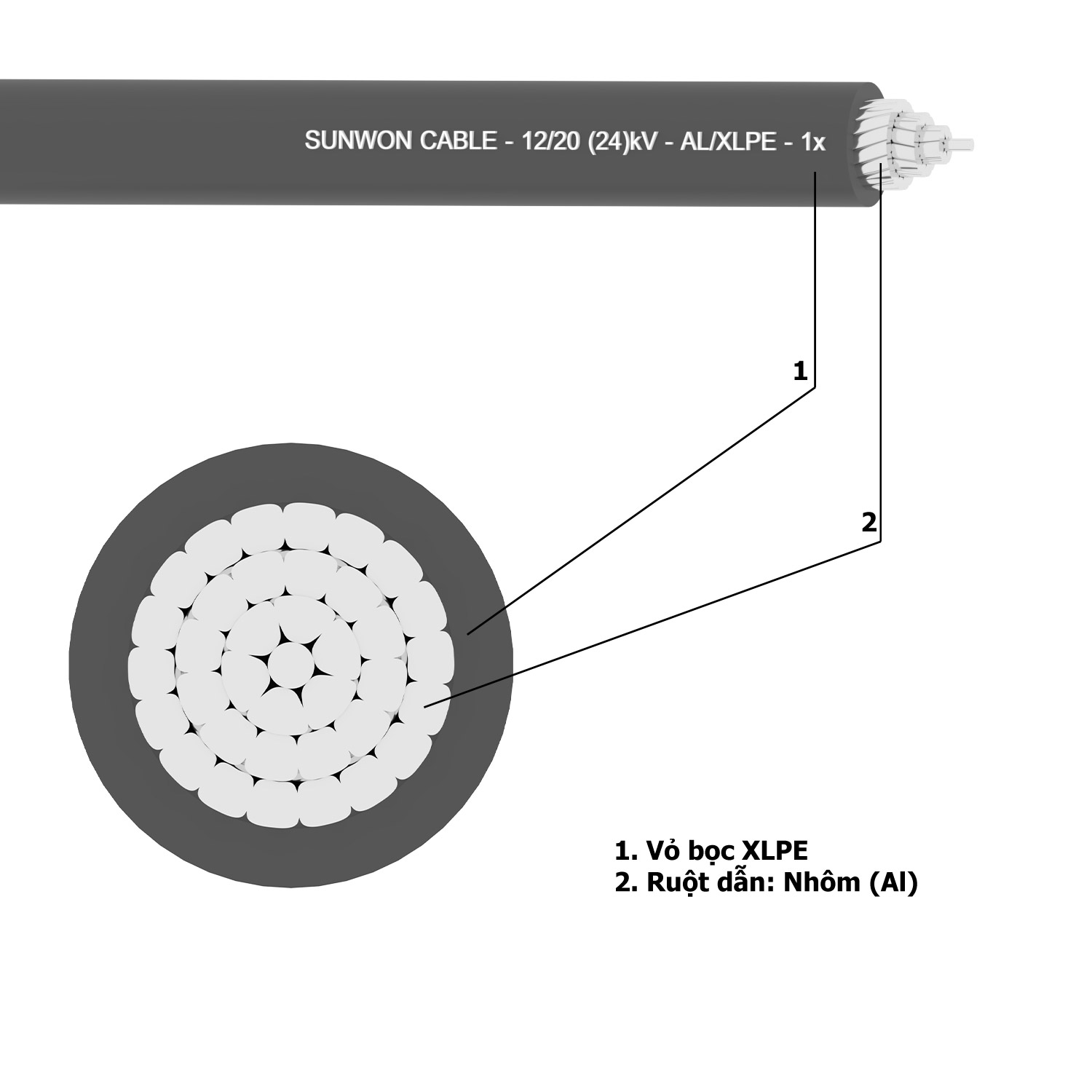

2. Cấu trúc sản phẩm:

Lõi dẫn điện được xoắn bện đồng tâm từ nhiều sợi nhôm tròn kỹ thuật điện (có thể ép chặt);
Cách điện là nhựa XLPE màu trắng.
Không có vỏ bọc.

3. Điện áp định mức Uo/U (Um): 12/20 (24) kV.

4. Nhiệt độ ruột dẫn tối đa: 90°C.

5. Tiết diện mặt cắt danh định: Từ 35mm2 tới 400mm2.

xem bảng giá xem thông số

Danh mục: Cáp điện trung thế (MV)

Mô tả

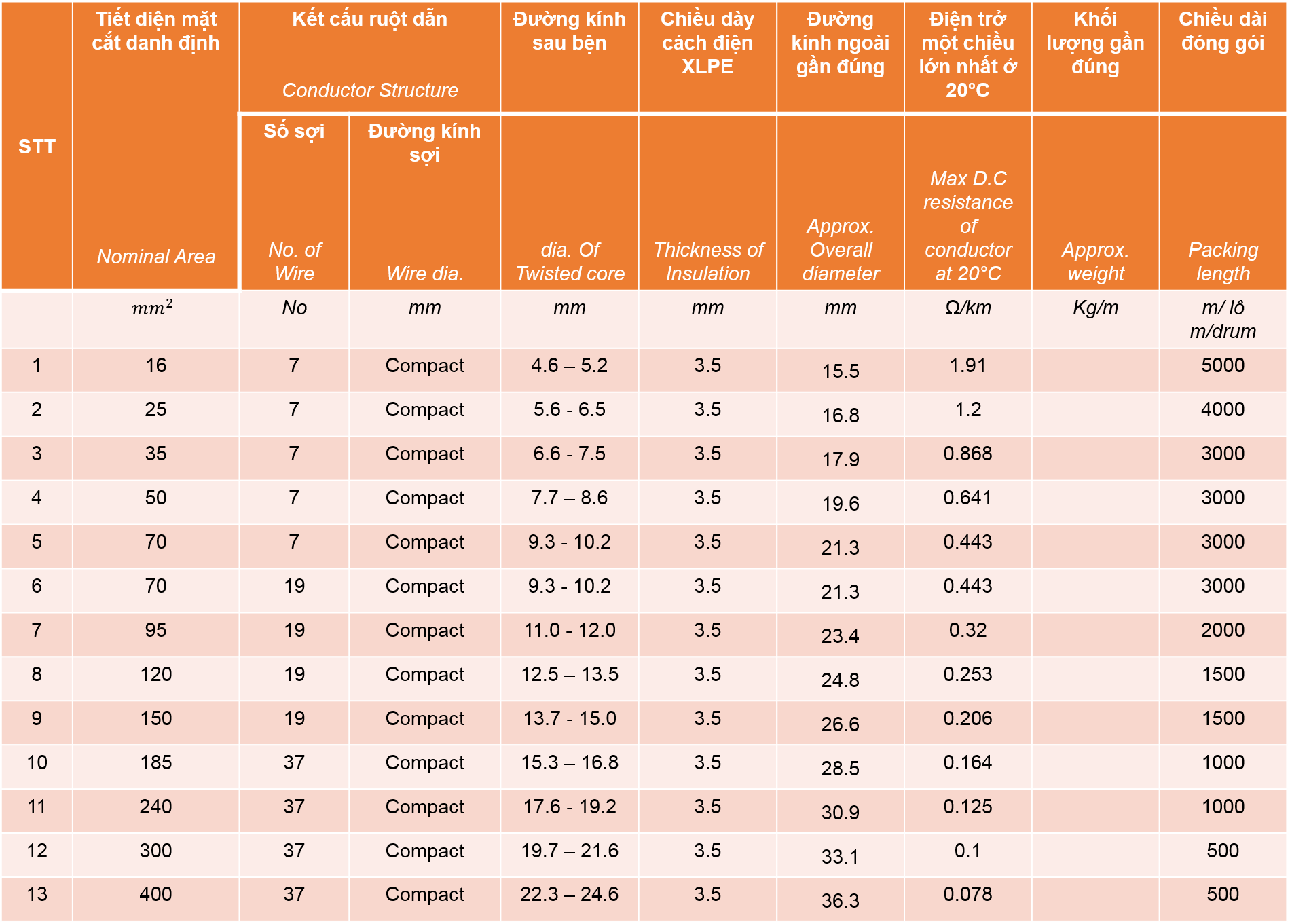

STT	Tiết diện mặt cắt danh định Nominal Area	Kết cấu ruột dẫn Conductor Structure		Đường kính sau bện	Chiều dày cách điện XLPE	Đường kính ngoài gần đúng	Điện trở một chiều lớn nhất ở 20°C	Khối lượng gần đúng	Chiều dài đóng gói
STT		Số sợi No. of Wire	Đường kính sợi Wire dia.	dia. Of Twisted core	Thickness of Insulation	Approx. Overall diameter	Max D.C resistance of conductor at 20°C	Approx. weight	Packing length
	〖mm〗^2	No	mm	mm	mm	mm	Ω/km	Kg/m	m/ lô m/drum
1	16	7	Compact	4.6 – 5.2	3.5	15.5	1.91		5000
2	25	7	Compact	5.6 - 6.5	3.5	16.8	1.2		4000
3	35	7	Compact	6.6 - 7.5	3.5	17.9	0.868		3000
4	50	7	Compact	7.7 – 8.6	3.5	19.6	0.641		3000
5	70	7	Compact	9.3 - 10.2	3.5	21.3	0.443		3000
6	70	19	Compact	9.3 - 10.2	3.5	21.3	0.443		3000
7	95	19	Compact	11.0 - 12.0	3.5	23.4	0.32		2000
8	120	19	Compact	12.5 – 13.5	3.5	24.8	0.253		1500
9	150	19	Compact	13.7 - 15.0	3.5	26.6	0.206		1500
10	185	37	Compact	15.3 – 16.8	3.5	28.5	0.164		1000
11	240	37	Compact	17.6 - 19.2	3.5	30.9	0.125		1000
12	300	37	Compact	19.7 – 21.6	3.5	33.1	0.1		500
13	400	37	Compact	22.3 – 24.6	3.5	36.3	0.078		500

Bạn xem thông số sản phẩm chi tiết tại đây.

Sản phẩm AX – 18/30 (36)kV – 1x – SUNWON được sản xuất theo quy định trong TCVN 5935-2:2013 về cáp trung thế, cụ thể kết cấu như sau:

Ruột dẫn: Phải là cấp 1 (ruột dẫn 1 sợi đặc) hoặc cấp 2 (ruột dẫn bện) bằng đồng ủ có thể phủ kim loại bằng nhôm/ hợp kim nhôm phù hợp với TCVN 6612 (IEC 60228).
Lớp cách điện là nhựa nhiệt cứng được sản xuất theo phương pháp ép đùn: Polyetylen liên kết ngang (XLPE). Nhiệt độ hoạt động tối đa trong vận hành bình thường là 90°C, trong điều kiện ngắn mạch là 250°C.
