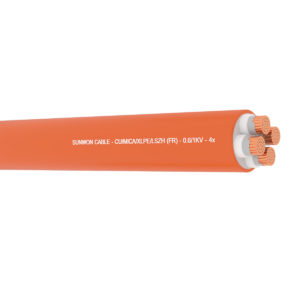

FR – CXV – 0.6/1kV – 4x – SUNWON

1. Tiêu chuẩn áp dụng: IEC 60331-21, BS 6387. BS 8491;

2. Cấu trúc sản phẩm:

Ruột dẫn: Nhiều sợi đồng cứng, xoắn bện đồng tâm và có thể ép chặt;
Số lõi: 4;
Lớp chống cháy: Băng Mica tổng hợp;
Cách điện: XLPE liên kết ngang;
Không có giáp kim loại;
Vỏ bọc: PVC chậm cháy (FR-PVC) hoặc vật liệu không halogen LSZH theo yêu cầu.

3. Điện áp định mức Uo/U (Um): 0.6/1 (1.2) kV.

4. Nhiệt độ hoạt động tối đa trong điều kiện bình thường: 90°C. Nhiệt độ hoạt động tối đa trong điều kiện ngắn mạch: 250°C.

5. Tiết diện mặt cắt danh định: Từ 1.5 đến 400mm².

xem bảng giá xem thông số

Danh mục: Cáp chống cháy (FR)

Mô tả

Cáp chống cháy được bổ sung lớp chống cháy mica, giúp nó có khả năng chống cháy (tức đảm bảo tính toàn vẹn của mạch điện), hoàn toàn khác với quan điểm cáp chống cháy không bị cháy!

Mica là một khoáng chất vô cơ tự nhiên không cháy, có độ bền điện môi cao và khả năng chịu nhiệt cực tốt. Do đó trong khi hỏa hoạn, mica hoạt động như một rào cản chống cháy cho dây dẫn và tiếp tục duy trì tính toàn vẹn của mạch.

Ngoài các thử nghiệm LSZH FRT (IEC 60332, IEC 60754 và IEC 61034), cáp FR cũng được thử nghiệm theo tiêu chuẩn IEC 60331, BS 6387 hoặc SS 299-1.

Thử nghiệm cáp chống cháy: Đoạn cáp hoàn chỉnh có chiều dài tối thiểu 1200mm (hoặc 500mm tùy trường hợp), mỗi đầu phải được cắt bỏ lớp vỏ và các lớp khác rộng khoảng 100mm được nối với máy biến áp 3 pha cho cáp nhiều lõi (hoặc 3 máy biến áp 1 pha) và máy biến áp 1 pha cho cáp 1 lõi). Đoạn cáp được nối với cầu chì 2A, đầu kia dây cáp được nối với bóng đèn.

Cáp chống cháy, không giáp SUNWON – 0.6/1kV FR-PVC 4x có các tiết diện: 4×1.5, 4×2.5, 4×4.0, 4×6.0, 4×10, 4×16, 4×25, 4×35, 4×50, 4×70, 4×95, 4×120, 4×150, 4×185, 4×240, 4×300, 4×400.

STT	Tiết diện mặt cắt danh định	Kết cấu ruột dẫn		Chiều dày lớp Mica	Chiều dày cách điện XLPE	Chiều dày vỏ bọc Fr-PVC/ LSZH	Đường kính tổng gần đúng	Điện trở một chiều lớn nhất	Khối lượng gần đúng
STT	Nominal Area	Số sợi No. of Wire	Đường kính sợi Wire dia.	Mica tape’s thickness	XLPE Insulation’s thickness	Sheath’s thickness	Approx. Overall diameter	Max resistance of conductor at 20°C	Approx. weight
Unit	〖mm〗^2	No	mm	mm	mm	mm	mm	Ω/km	Kg/m
1	4 × 1.5	7	0.52	0.11	0.7	1.8	13.2	12.1	0.201
2	4 × 2.5	7	0.67	0.11	0.7	1.8	14.2	7.41	0.253
3	4 × 4	7	0.86	0.11	0.7	1.8	15.5	4.61	0.332
4	4 × 6	7	1.04	0.11	0.7	1.8	16.9	3.08	0.431
5	4 × 10	7	Compact	0.11	0.7	1.8	19.2	1.83	0.628
6	4 × 16	7	Compact	0.11	0.7	1.8	21.7	1.15	0.901
7	4 × 25	7	Compact	0.13	0.9	1.8	25.8	0.727	1.358
8	4 × 35	7	Compact	0.13	0.9	1.8	28.6	0.524	1.796
9	4 × 50	7	Compact	0.13	1	1.8	32.3	0.387	2.369
10	4 × 70	19	Compact	0.13	1.1	2	37.5	0.268	3.358
11	4 × 95	19	Compact	0.13	1.1	2.1	42.3	0.193	4.537
12	4 × 120	19	Compact	0.13	1.2	2.3	47.1	0.153	5.703
13	4 x 150	19	Compact	0.13	1.4	2.4	52	0.124	6.984
14	4 × 185	37	Compact	0.13	1.6	2.6	57.9	0.0991	8.74
15	4 × 240	37	Compact	0.13	1.7	2.8	65.1	0.0754	11.36
16	4 × 300	37	Compact	0.13	1.8	3	71.8	0.0601	14.15
17	4 × 400	61	Compact	0.13	2	3.2	80.4	0.0470	17.98

Bạn xem thông số sản phẩm chi tiết tại đây.

Thông tin bổ sung

Cấp điện áp	0.6/1 (1.2) kV
Số ruột dẫn	4x
