Cáp nhôm 1 lõi SUNWON-450/750V- AV/AX 1x

Kết cấu Cáp nhôm bọc hạ thế 1 lõi dẫn SUNWON-450/750V-AL/PVC hoặc AL/XLPE

Cáp nhôm bọc 1 lõi dẫn SUNWON-450/750V-AL/PVC hoặc AL/XLPE 19 sợi

Cáp nhôm bọc 1 lõi dẫn SUNWON-450/750V-AL/PVC hoặc AL/XLPE 7 sợi

AV/AX – 450/750V – 1x – SUNWON

Cáp điện lõi nhôm bọc PVC hoặc XLPE được sử dụng cho mạng lưới hạ thế, điện áp làm việc tới 450/750V.

1. Tiêu chuẩn áp dụng: TCVN 6610-3;

2. Cấu trúc sản phẩm:

Ruột dẫn: Được xoắn bện đồng tâm từ nhiều sợi nhôm cứng;
Cách điện PVC hoặc XLPE màu đen hoặc màu theo yêu cầu;
Không có vỏ bọc.

3. Điện áp định mức (Uo/U): 450/750V.

4. Nhiệt độ ruột dẫn tối đa: 70 độ C.

5. Tiết diện mặt cắt định danh: Từ 10mm2 tới 500mm2.

xem bảng giá xem thông số

Danh mục: Dây điện dân dụng

Mô tả

Sản phẩm Cáp nhôm bọc 1 lõi dẫn SUNWON-450/750V-AL/PVC hoặc AL/XLPE được quy định trong 6610 TCVN 01 hoặc 227 IEC 01 theo điểm sau:

Cáp không có vỏ bọc, 1 lõi có ruột dẫn cứng công dụng chung (6610 TCVN 01 hoặc 227 IEC 01): Điện áp danh định đến 450/ 750V, số lượng ruột dẫn 1 và ruột dẫn cấp 1 hoặc cấp 2 (tương ứng ruột dẫn cứng 1 sợi đặc hoặc ruột dẫn bện), chiều dày cách điện PVC/C từ 0.7mm, đường kính ngoài gần đúng từ 2.6mm, nhiệt độ ruột dẫn lớn nhất trong sử dụng bình thường là 70 độ C.

Cáp nhôm 1 lõi dẫn SUNWON-450/750V-AL/PVC hoặc AL/XLPE có ruột dẫn bằng nhôm cứng xoắn bện đồng tâm (ruột dẫn cấp 2) từ nhiều sợi nhôm tròn kỹ thuật điện, tiết diện mặt cắt danh định bao gồm (mm2): AV 1×10, AV 1×16, AV 1×25, AV 1×35, AV 1×50, AV 1×70, AV 1×95, AV 1×120, AV 1×150, AV 1×185, AV 1×240, AV 1×300, AV 1×400, AV 1×500.

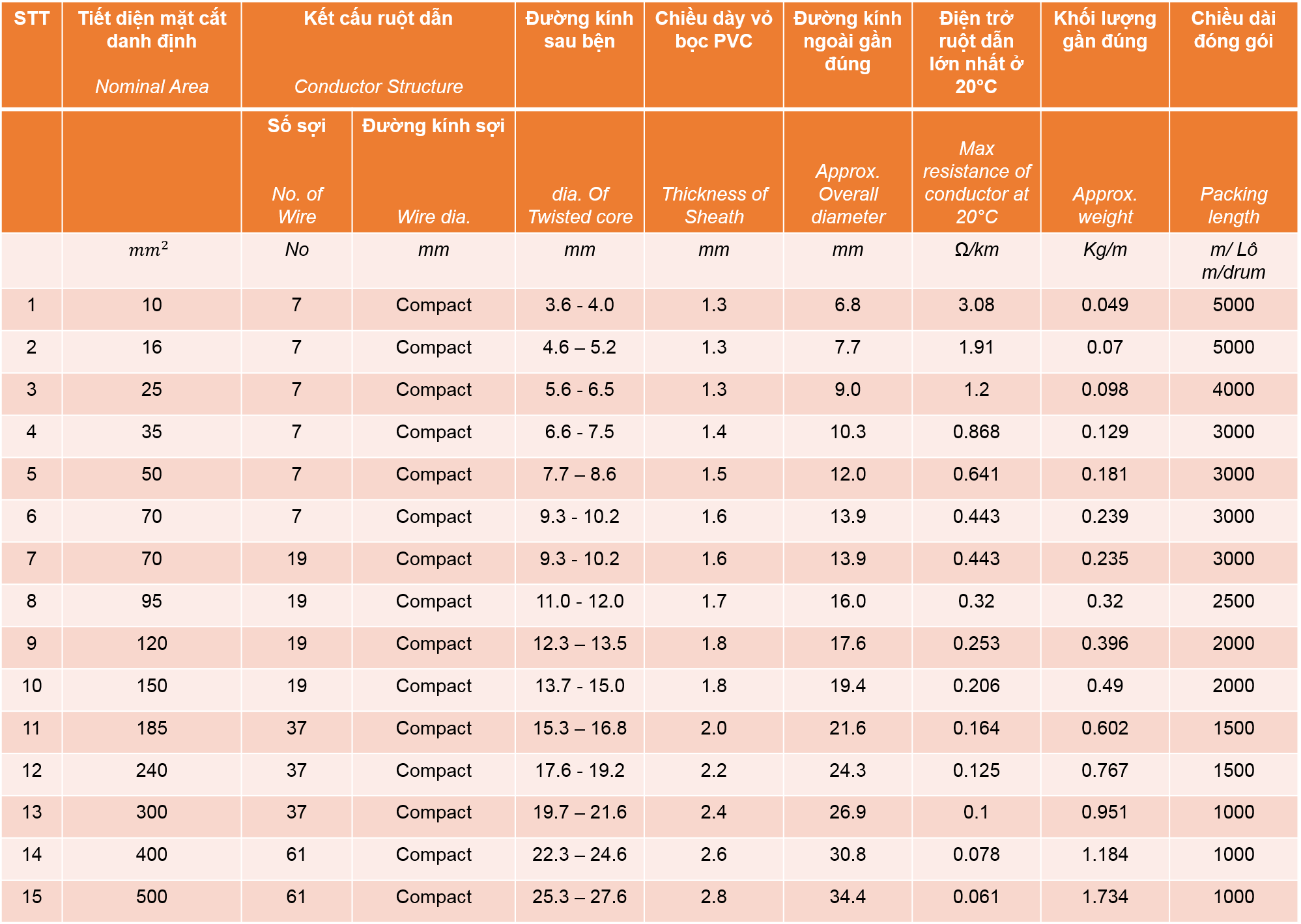

STT	Tiết diện mặt cắt danh định Nominal Area	Kết cấu ruột dẫn Conductor Structure		Đường kính sau bện	Chiều dày vỏ bọc PVC	Đường kính ngoài gần đúng	Điện trở ruột dẫn lớn nhất ở 20°C	Khối lượng gần đúng	Chiều dài đóng gói
		Số sợi No. of Wire	Đường kính sợi Wire dia.	dia. Of Twisted core	Thickness of Sheath	Approx. Overall diameter	Max resistance of conductor at 20°C	Approx. weight	Packing length
	〖mm〗^2	No	mm	mm	mm	mm	Ω/km	Kg/m	m/ Lô m/drum
1	10	7	Compact	3.6 - 4.0	1.3	6.8	3.08	0.049	5000
2	16	7	Compact	4.6 – 5.2	1.3	7.7	1.91	0.07	5000
3	25	7	Compact	5.6 - 6.5	1.3	9.0	1.2	0.098	4000
4	35	7	Compact	6.6 - 7.5	1.4	10.3	0.868	0.129	3000
5	50	7	Compact	7.7 – 8.6	1.5	12.0	0.641	0.181	3000
6	70	7	Compact	9.3 - 10.2	1.6	13.9	0.443	0.239	3000
7	70	19	Compact	9.3 - 10.2	1.6	13.9	0.443	0.235	3000
8	95	19	Compact	11.0 - 12.0	1.7	16.0	0.32	0.32	2500
9	120	19	Compact	12.3 – 13.5	1.8	17.6	0.253	0.396	2000
10	150	19	Compact	13.7 - 15.0	1.8	19.4	0.206	0.49	2000
11	185	37	Compact	15.3 – 16.8	2.0	21.6	0.164	0.602	1500
12	240	37	Compact	17.6 - 19.2	2.2	24.3	0.125	0.767	1500
13	300	37	Compact	19.7 – 21.6	2.4	26.9	0.1	0.951	1000
14	400	61	Compact	22.3 – 24.6	2.6	30.8	0.078	1.184	1000
15	500	61	Compact	25.3 – 27.6	2.8	34.4	0.061	1.734	1000

Bạn xem thông số sản phẩm chi tiết tại đây.

Thông tin bổ sung

Cấp điện áp	450/ 750V
Số ruột dẫn	1x
