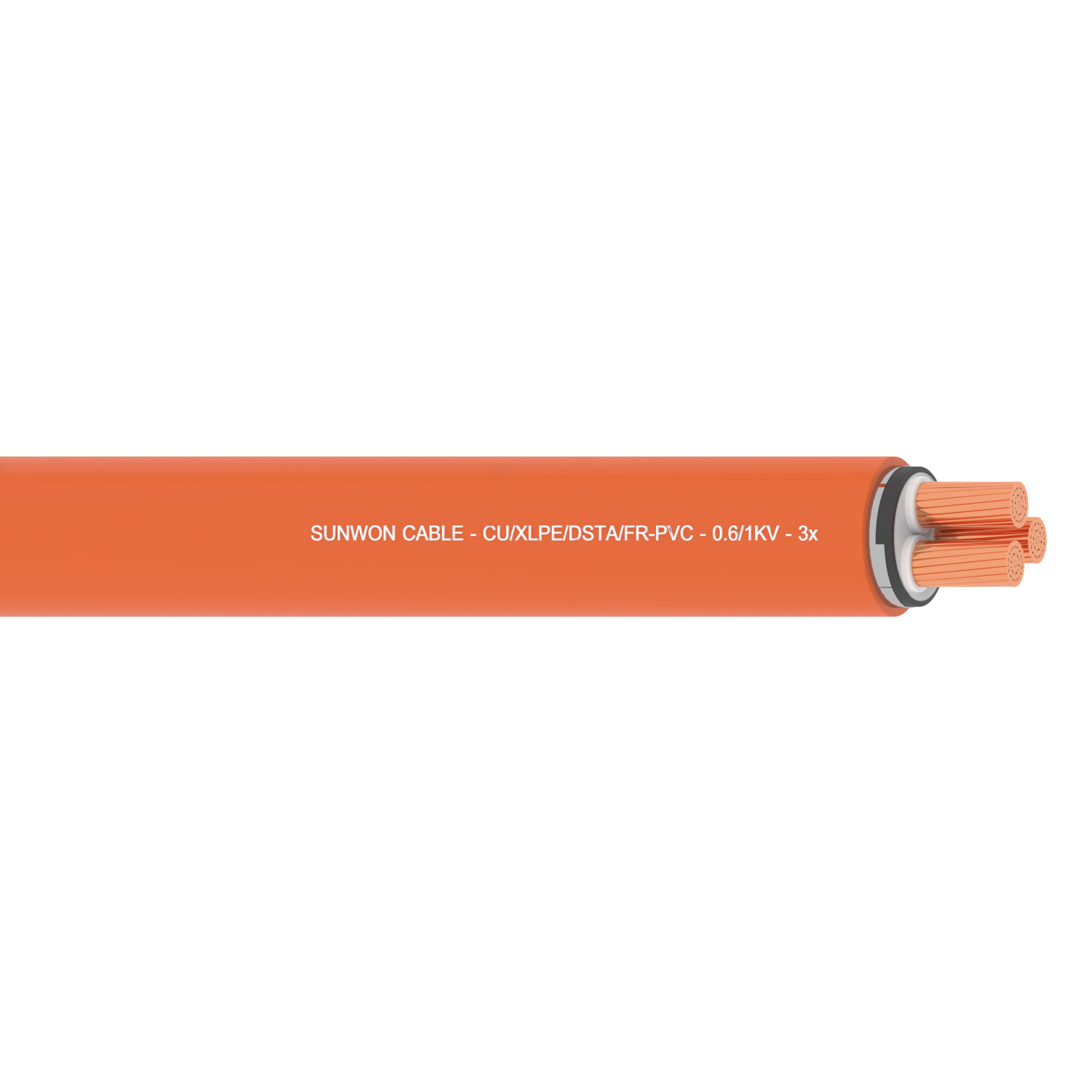

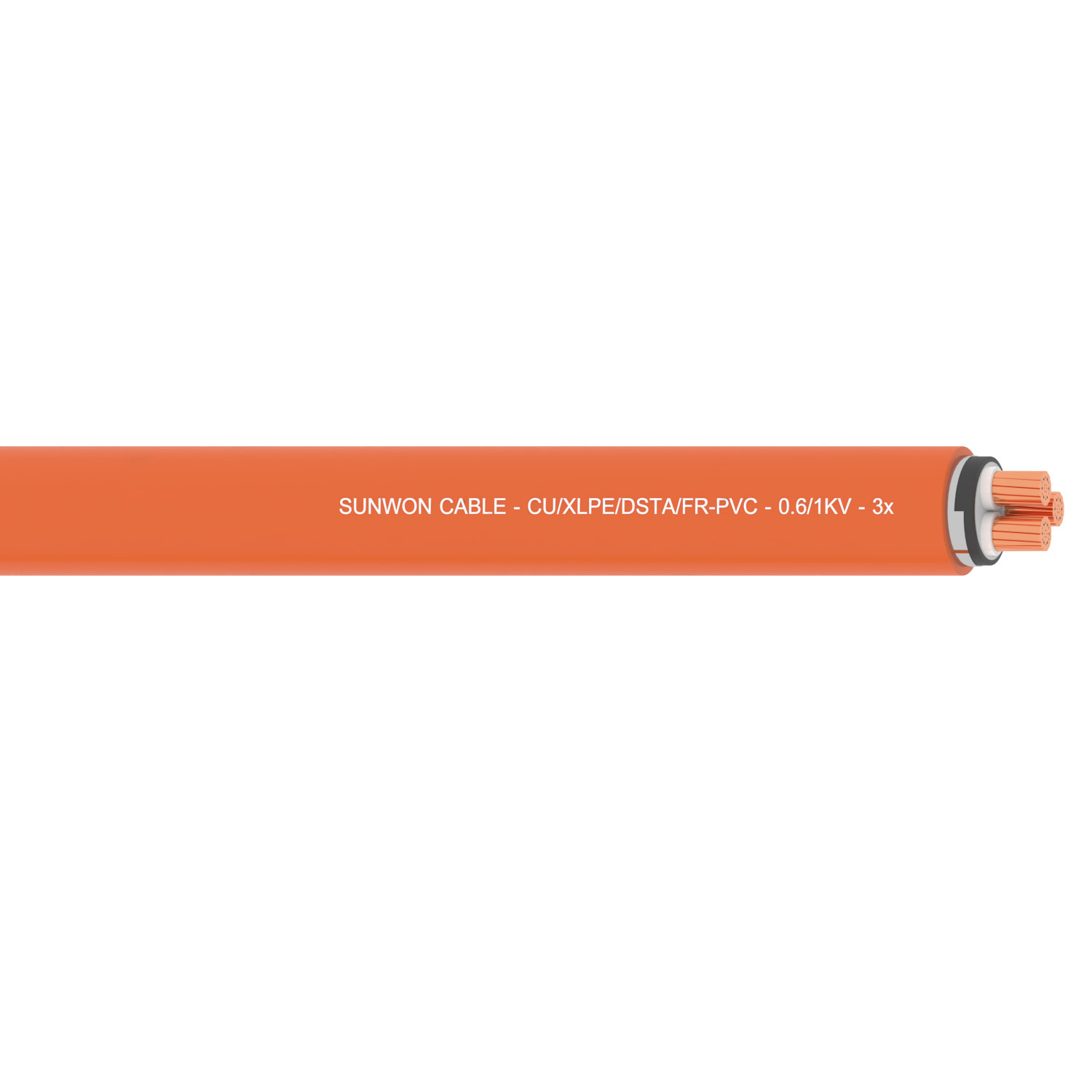

FRT – CXSV (DSTA) – 0.6/1kV – 3x – SUNWON

1. Tiêu chuẩn áp dụng: IEC 60332, BS 6387, BS 8491;

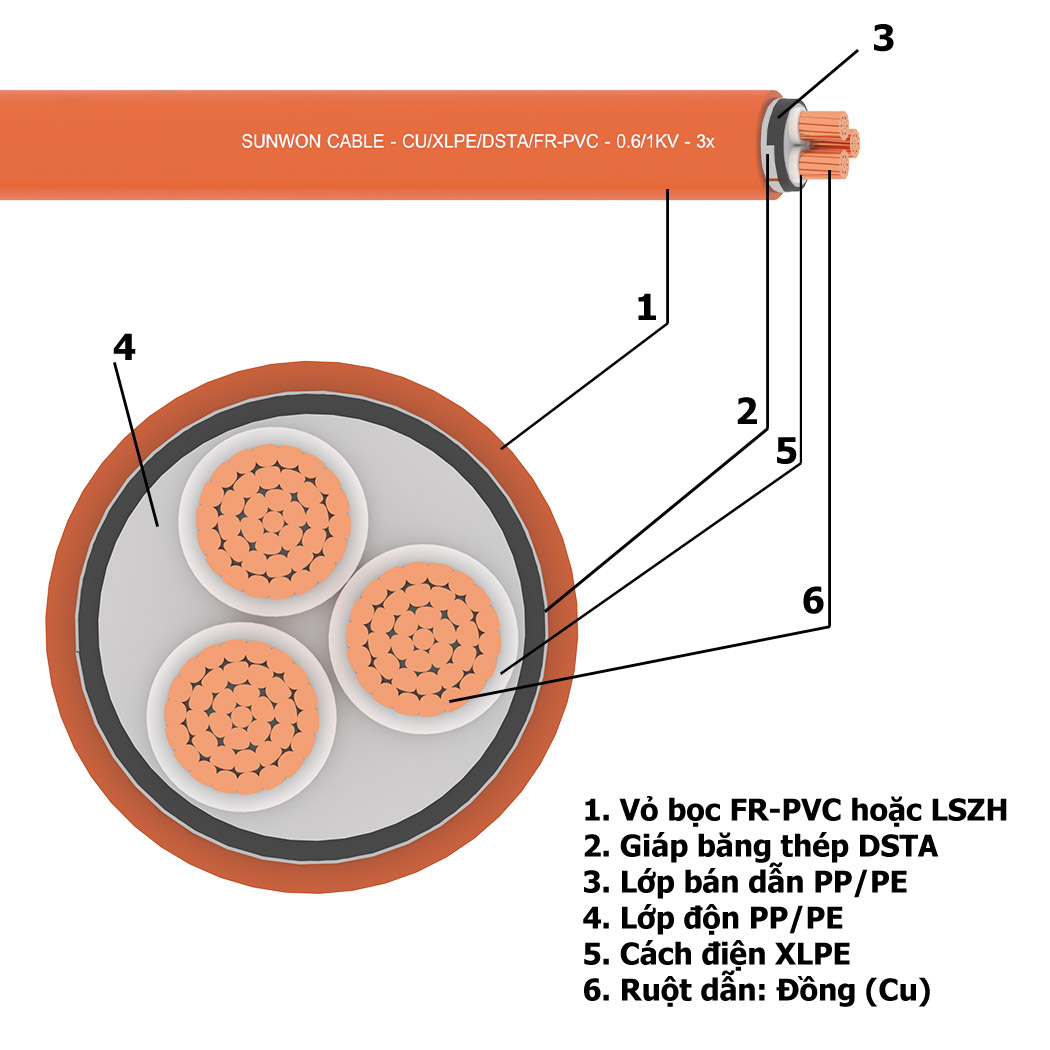

2. Cấu trúc sản phẩm:

Ruột dẫn: Nhiều sợi đồng cứng xoắn bện đồng tâm, có thể ép chặt;
Số lõi: 3;
Cách điện: FR-PVC hoặc LSZH;
Giáp kim loại: Giáp băng thép 2 lớp (Double Steel Tape Amoured);
Vỏ bọc: FR-PVC hoặc LSZH;

3. Điện áp định mức Uo/U (Um): 0.6/1kV.

4. Nhiệt độ hoạt động tối đa trong điều kiện bình thường: 90°C. Nhiệt độ hoạt động tối đa trong điều kiện ngắn mạch: 250°C.

5. Tiết diện mặt cắt danh định: Từ 1.5 đến 240mm².

xem bảng giá xem thông số

Danh mục: Cáp chống cháy (FR)

Mô tả

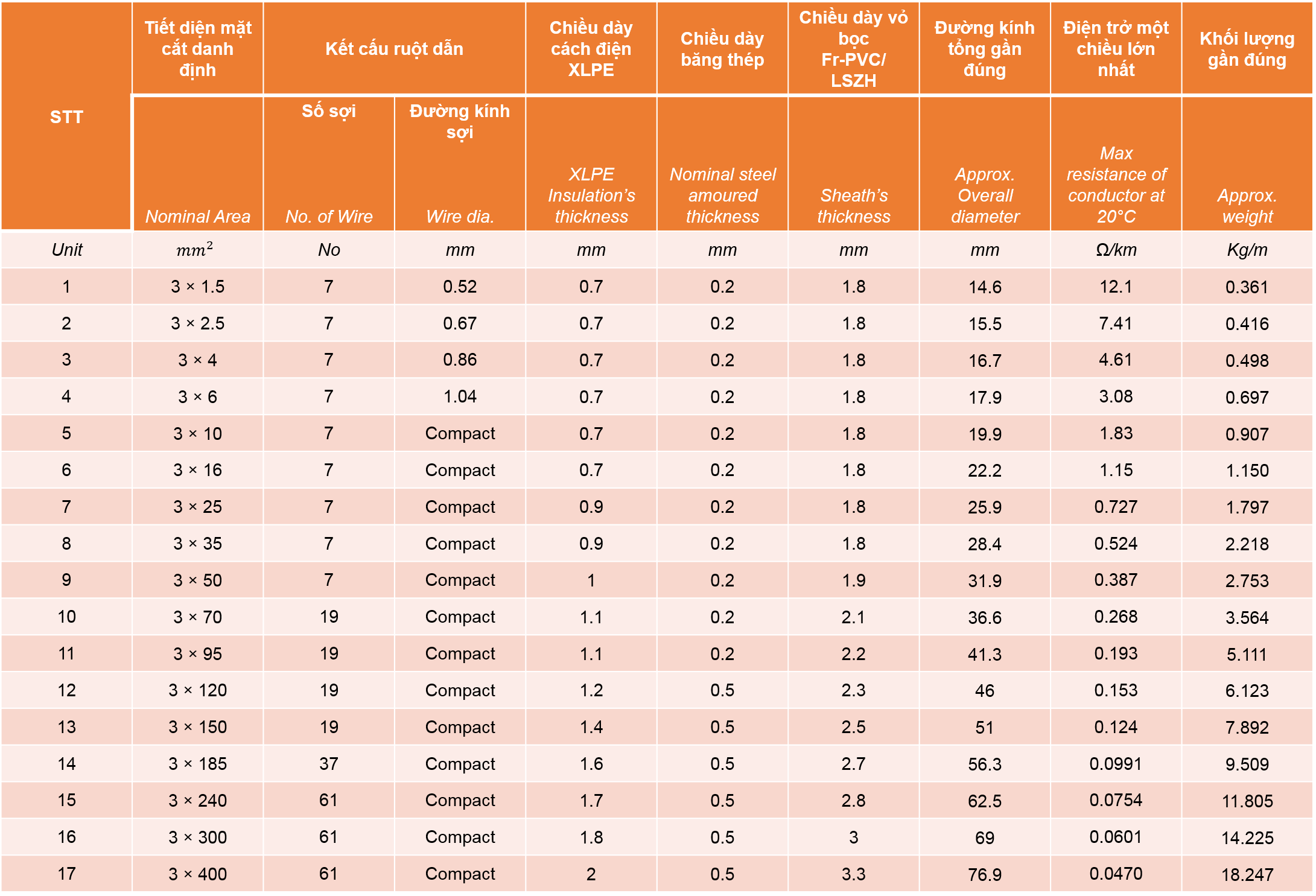

STT	Tiết diện mặt cắt danh định	Kết cấu ruột dẫn		Chiều dày cách điện XLPE	Chiều dày băng thép	Chiều dày vỏ bọc Fr-PVC/ LSZH	Đường kính tổng gần đúng	Điện trở một chiều lớn nhất	Khối lượng gần đúng
STT	Nominal Area	Số sợi No. of Wire	Đường kính sợi Wire dia.	XLPE Insulation’s thickness	Nominal steel amoured thickness	Sheath’s thickness	Approx. Overall diameter	Max resistance of conductor at 20°C	Approx. weight
Unit	〖mm〗^2	No	mm	mm	mm	mm	mm	Ω/km	Kg/m
1	3 × 1.5	7	0.52	0.7	0.2	1.8	14.6	12.1	0.361
2	3 × 2.5	7	0.67	0.7	0.2	1.8	15.5	7.41	0.416
3	3 × 4	7	0.86	0.7	0.2	1.8	16.7	4.61	0.498
4	3 × 6	7	1.04	0.7	0.2	1.8	17.9	3.08	0.697
5	3 × 10	7	Compact	0.7	0.2	1.8	19.9	1.83	0.907
6	3 × 16	7	Compact	0.7	0.2	1.8	22.2	1.15	1.150
7	3 × 25	7	Compact	0.9	0.2	1.8	25.9	0.727	1.797
8	3 × 35	7	Compact	0.9	0.2	1.8	28.4	0.524	2.218
9	3 × 50	7	Compact	1	0.2	1.9	31.9	0.387	2.753
10	3 × 70	19	Compact	1.1	0.2	2.1	36.6	0.268	3.564
11	3 × 95	19	Compact	1.1	0.2	2.2	41.3	0.193	5.111
12	3 × 120	19	Compact	1.2	0.5	2.3	46	0.153	6.123
13	3 × 150	19	Compact	1.4	0.5	2.5	51	0.124	7.892
14	3 × 185	37	Compact	1.6	0.5	2.7	56.3	0.0991	9.509
15	3 × 240	61	Compact	1.7	0.5	2.8	62.5	0.0754	11.805
16	3 × 300	61	Compact	1.8	0.5	3	69	0.0601	14.225
17	3 × 400	61	Compact	2	0.5	3.3	76.9	0.0470	18.247

Bạn xem thông số sản phẩm chi tiết tại đây.

Cáp chậm cháy SUNWON tuân thủ theo các tiêu chuẩn IEC 60332 và BS 6387, được sản xuất từ các vật liệu chậm cháy và không phát thải khí độc hại. Cụ thể, kết cấu của cáp chậm cháy đảm bảo các yêu cầu như:

Ruột dẫn đồng có tiết diện từ 1.0mm² trở lên.
Vật liệu cách điện thường được sử dụng cho cáp chống cháy là LSZH và chủ yếu là FR-PVC, PE, XLPE…
Tự dập tắt khi mất nguồn lửa;
Khi cháy tạo ra ít khói, khói có màu trắng không mùi, không độc hại.

Ngoài BS 6387 và IEC 60331, sản phẩm cũng thủ theo TCVN 5935-1:2013 đối với cáp hạ thế. Sản phẩm được ứng dụng cho mạng điện dân dụng gia đình, mạng điện công nghiệp cho các nhà xưởng sản xuất, công trình công cộng hoặc mạng lưới phân phối.

Vì sao nên dùng dây & cáp chậm cháy?

Khảo sát thực trạng nhiều vụ cháy trong khu dân cư thời gian gần đây là do điện gây ra, do chập cháy hoặc quá tải vì đường dây điện cũ trong khi phải sử dụng ngày càng nhiều thiết bị điện. Nhưng nguyên nhân chính gây tử vong không phải do lửa mà chủ yếu là do hít phải khói độc hại từ các vật liệu nội thất nên trong trường hợp có lối thoát hiểm thì vật liệu LSZH là một ưu thế rất lớn để giúp con người có thêm thời gian thoát hiểm. Ngoài ra, dây & cáp chậm cháy có thể kiểm soát tốc độ lan truyền của ngọn lửa, thậm chí có thể tự dập tắt ngọn lửa khi không còn nguồn lửa nên có thể tránh được những thảm họa lớn do chập cháy dây điện gây ra.
Tuổi thọ của dây & cáp chậm cháy hiện nay dài hơn và bền hơn so với dây điện & cáp điện thông thường. Nếu sử dụng quá mức trong thời gian dài sẽ đẩy nhanh quá trình xuống cấp và khiến lớp cách điện dễ bị bong ra, gây tiềm ẩn chập cháy cao hơn.
