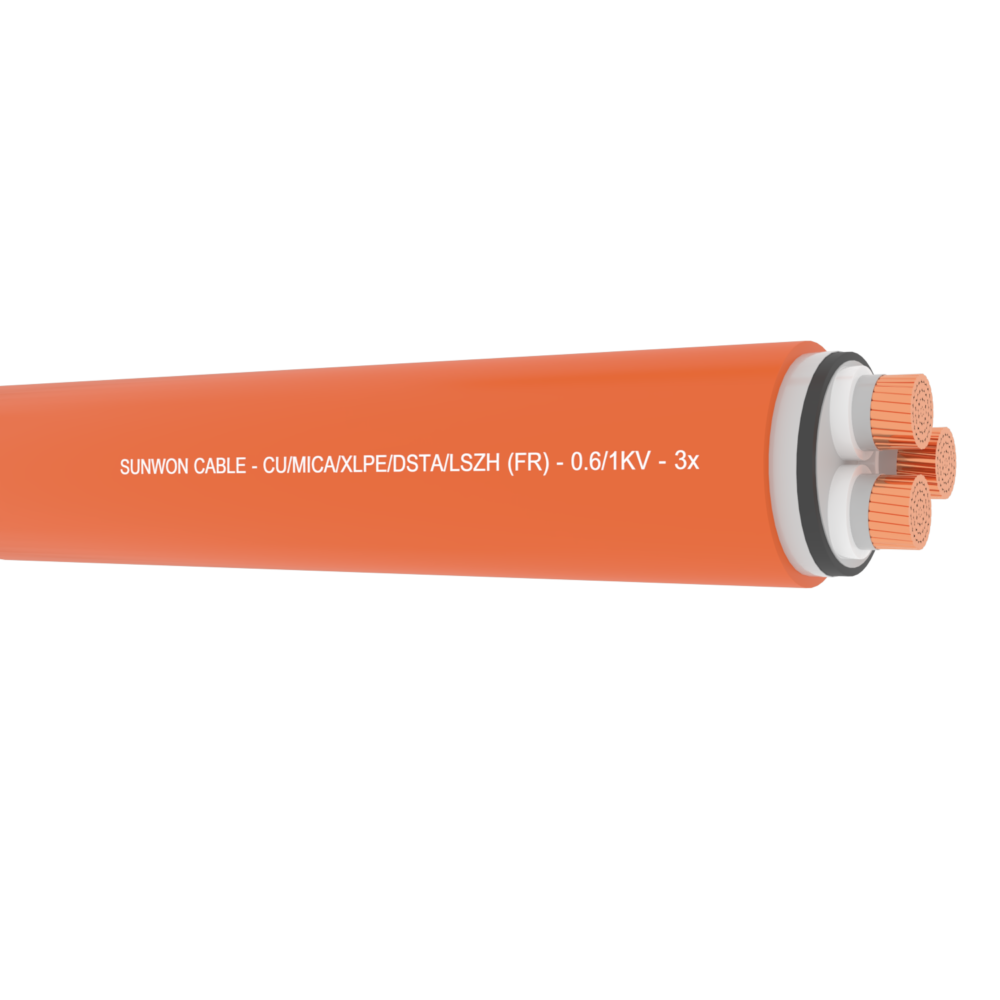

Cáp chống cháy, giáp băng thép SUNWON 0.61kV DSTAFR-PVC 3x 61 sợi (1)

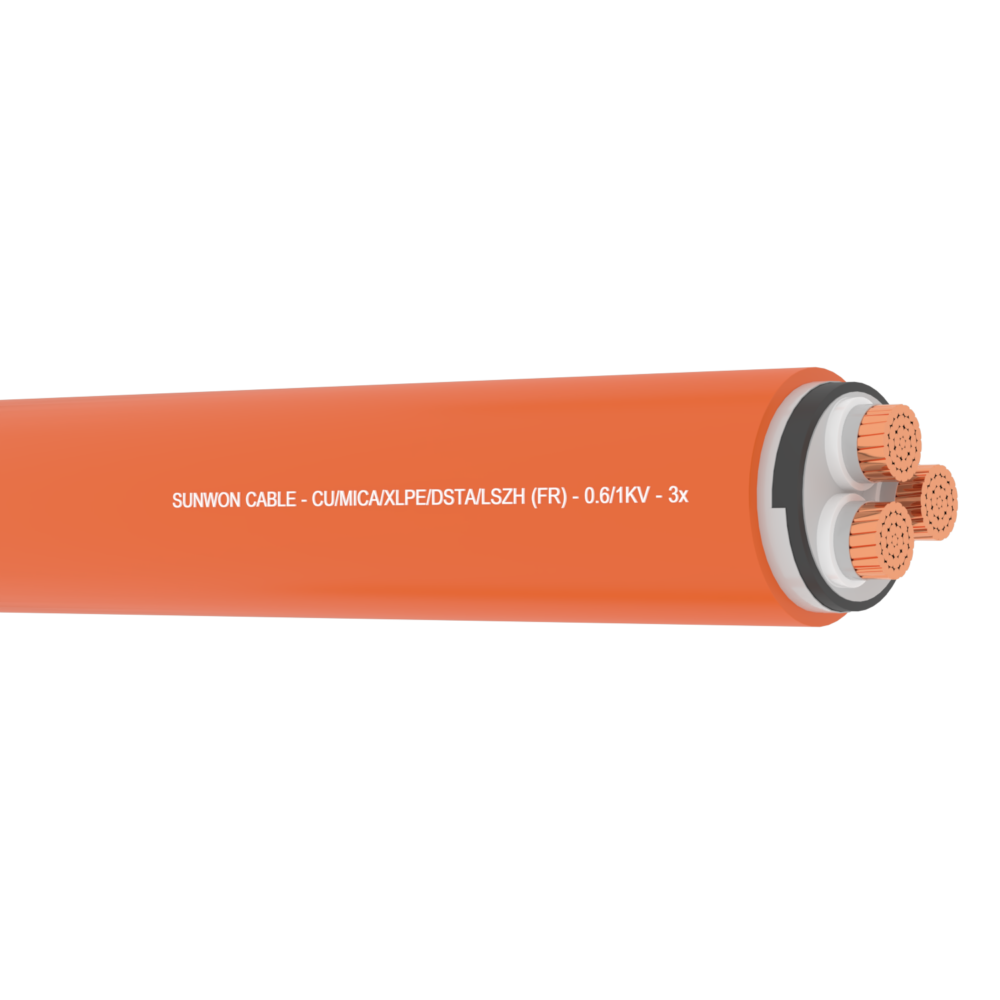

Cáp chống cháy, giáp băng thép SUNWON 0.61kV DSTAFR-PVC 3x 37 sợi (4)

FR - CXSV (DSTA) - 0.6/1kV - 3x - SUNWON - Hình ảnh 5

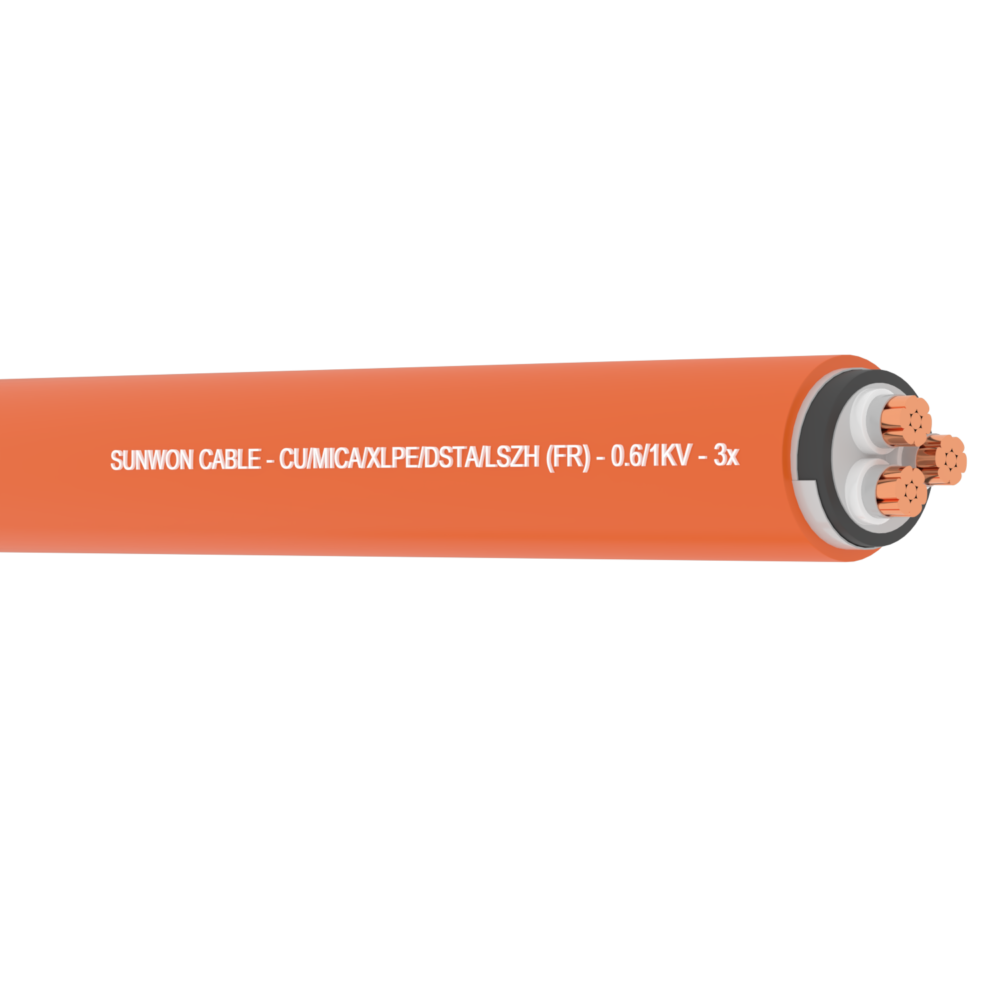

FR – CXSV (DSTA) – 0.6/1kV – 3x – SUNWON

1. Tiêu chuẩn áp dụng: IEC 60331-21, BS 6387, BS 8491;

2. Kết cấu sản phẩm:

Ruột dẫn: Nhiều sợi đồng cứng, xoắn bện đồng tâm và có thể ép chặt;
Số lõi: 3;
Lớp chống cháy: Băng Mica tổng hợp;
Lớp cách điện: XLPE liên kết ngang;
Lớp bán dẫn: PVC chậm cháy (FR-PVC) hoặc vật liệu LSZH theo yêu cầu đặt hàng;
Giáp kim loại: Giáp băng thép 2 lớp (Double Steel Tape Amoured);
Vỏ bọc: PVC chậm cháy (FR-PVC) hoặc vật liệu không halogen LSZH theo yêu cầu.

3. Điện áp định mức Uo/U (Um): 0.6/1 (1.2) kV.

4. Nhiệt độ hoạt động tối đa trong điều kiện bình thường: 90°C. Nhiệt độ hoạt động tối đa trong điều kiện ngắn mạch: 250°C.

5. Tiết diện mặt cắt danh định: Từ 1.5 – 630mm².

xem bảng giá xem thông số

Danh mục: Cáp chống cháy (FR)

Mô tả

Cáp chống cháy tuân thủ theo các tiêu chuẩn IEC 60331 và BS 6387, nó được sản xuất từ các vật liệu chậm cháy, không phát thải khói độc hại và quan trọng nhất là đảm bảo tính toàn vẹn của mạch.

Khả năng chống cháy của cáp được đảm bảo nhờ lớp băng mica ổn định nhiệt, không cháy lan vào lõi.
Được cách điện bằng vật liệu chịu nhiệt và có vỏ bọc PVC ít bắt lửa hoặc vỏ bọc không chứa halogen.
Không cháy lan;
Có khả năng làm chậm cháy ngọn lửa;
Tự dập tắt khi mất nguồn lửa;
Khi cháy tạo ra ít khói và khói có màu trắng không mùi

Ngoài BS6387 và IEC 60331 cũng như các tiêu chuẩn liên quan, giáp kim loại của cáp tuân thủ theo TCVN 5935-1:2013 (IEC60502-1), đối với cáp nhiều lõi thì có thể sử dụng giáp băng thép.

Cáp chống cháy được ứng dụng:

Trong hệ thống báo động an ninh;
Trong hệ thống báo cháy;
Trong hệ thống chữa cháy tự động AUPT;
Trong hệ thống thông gió…

Sản phẩm cáp chống cháy, giáp băng nhôm SUNWON 0.6/1kV DSTA/FR-PVC 2x có các tiết diện sau: 3×1,5, 3×2,5, 3x1x4, 3x1x6, 3x1x10, 3×16, 3×25, 3×35, 3×50, 3×70, 3×95, 3×120, 3×150, 3×185, 3×240, 3×300, 3×400, 3×500, 3×630.

STT	Tiết diện mặt cắt danh định	Kết cấu ruột dẫn		Chiều dày lớp Mica	Chiều dày cách điện XLPE	Chiều dày băng thép	Chiều dày vỏ bọc Fr-PVC/ LSZH	Đường kính tổng gần đúng	Điện trở một chiều lớn nhất	Khối lượng gần đúng
STT	Nominal Area	Số sợi No. of Wire	Đường kính sợi Wire dia.	Mica tape’s thickness	XLPE Insulation’s thickness	Nominal steel amoured thickness	Sheath’s thickness	Approx. Overall diameter	Max resistance of conductor at 20°C	Approx. weight
Unit	〖mm〗^2	No	mm	mm	mm	mm	mm	mm	Ω/km	Kg/m
1	3 × 1.5	7	0.52	0.11	0.7	0.2	1.8	15.2	12.1	0.376
2	3 × 2.5	7	0.67	0.11	0.7	0.2	1.8	16.1	7.41	0.435
3	3 × 4	7	0.86	0.11	0.7	0.2	1.8	17.3	4.61	0.521
4	3 × 6	7	1.04	0.11	0.7	0.2	1.8	18.85	3.08	0.723
5	3 × 10	7	Compact	0.11	0.7	0.2	1.8	20.85	1.83	0.935
6	3 × 16	7	Compact	0.11	0.7	0.2	1.8	22.9	1.15	1.188
7	3 × 25	7	Compact	0.13	0.9	0.2	1.8	27.3	0.727	1.833
8	3 × 35	7	Compact	0.13	0.9	0.2	1.8	29.8	0.524	2.258
9	3 × 50	7	Compact	0.13	1	0.2	1.9	32.9	0.387	2.796
10	3 × 70	19	Compact	0.13	1.1	0.2	2.1	38.4	0.268	4.02
11	3 × 95	19	Compact	0.13	1.1	0.2	2.2	43.1	0.193	5.166
12	3 × 120	19	Compact	0.13	1.2	0.5	2.3	47	0.153	6.202
13	3 × 150	19	Compact	0.13	1.4	0.5	2.5	53	0.124	7.987
14	3 × 185	37	Compact	0.13	1.6	0.5	2.7	58.3	0.0991	9.622
15	3 × 240	61	Compact	0.13	1.7	0.5	2.8	64.5	0.0754	11.94
16	3 × 300	61	Compact	0.13	1.8	0.5	3	71	0.0601	14.48
17	3 × 400	61	Compact	0.13	2	0.5	3.3	79.25	0.0470	18.795

Bạn xem thông số sản phẩm chi tiết tại đây.

Thông tin bổ sung

Cấp điện áp	0.6/1 (1.2) kV
Số ruột dẫn	3x
