Cáp chống cháy, có giáp SUNWON - 0.61kV SWA (AWA) FR-PVC 4x 2

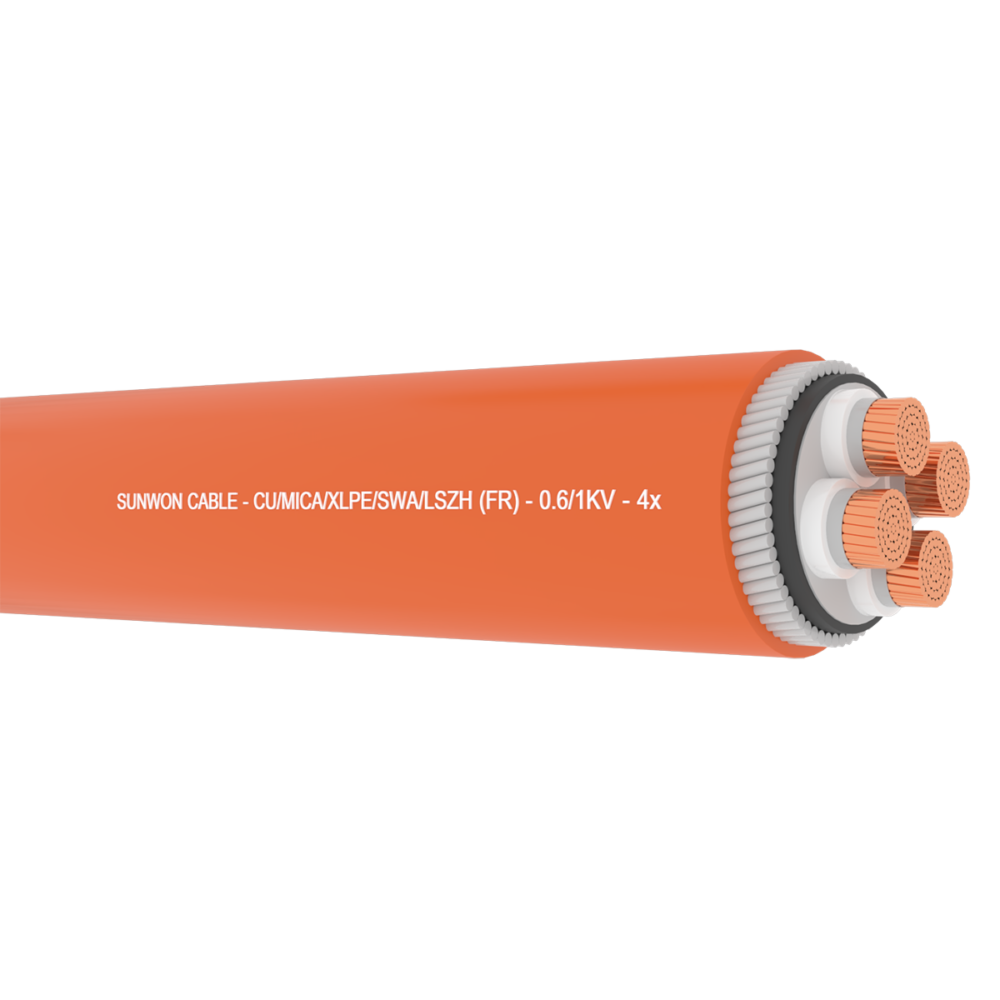

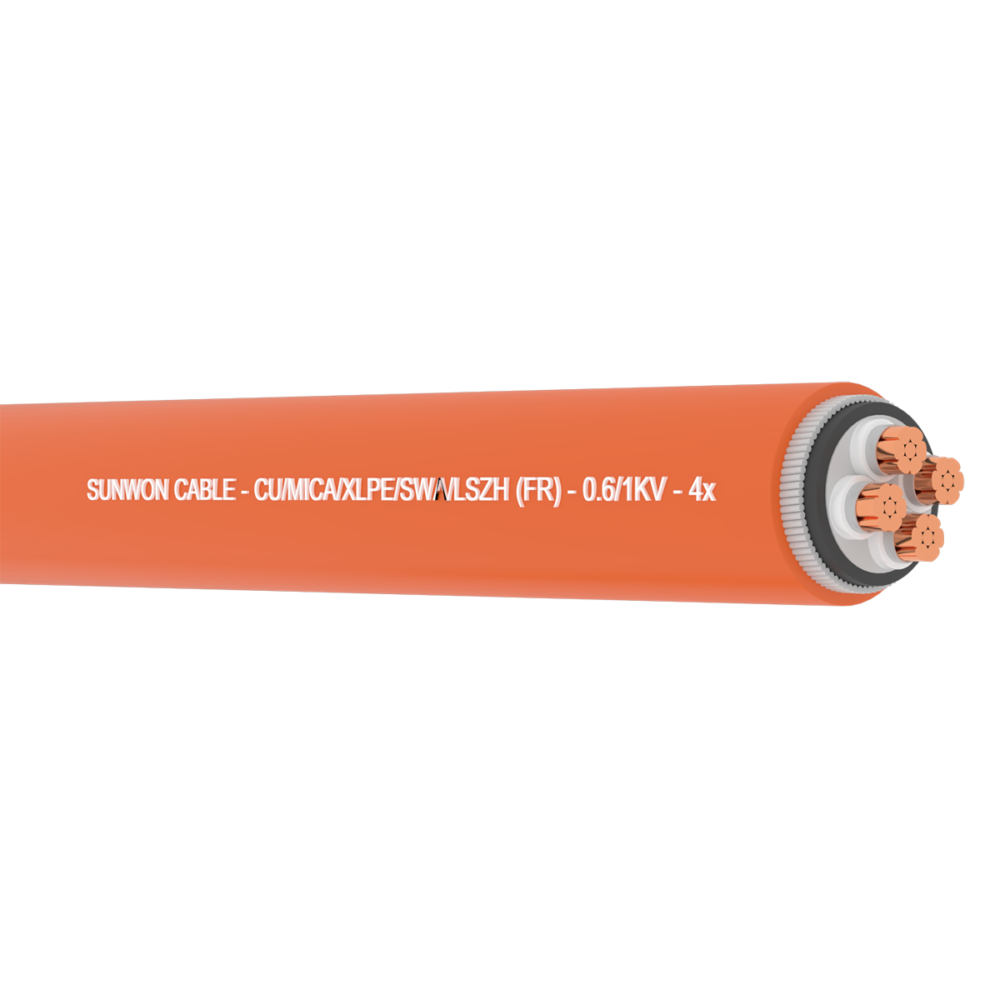

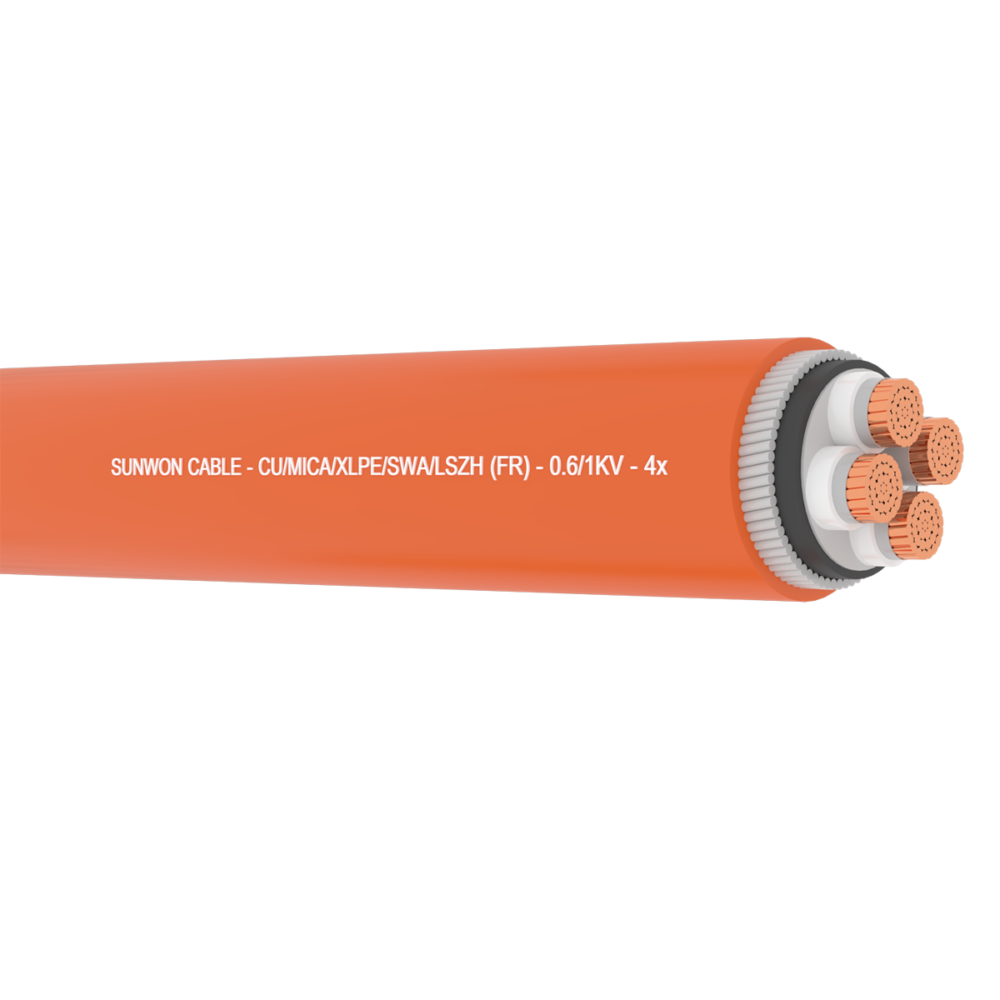

Kết cấu Cáp chống cháy, có giáp SUNWON - 0.6/1kV SWA(AWA)/ FR-PVC 4x

Cáp chống cháy 4 lõi có giáp SUNWON-0.6/1kV SWA/AWA 4x

1. Tiêu chuẩn áp dụng: IEC 60331-21, BS 6387, BS 8491;

2. Kết cấu sản phẩm:

Ruột dẫn: Nhiều sợi đồng cứng, xoắn bện đồng tâm và có thể ép chặt;
Số lõi: 4 dạng 4x;
Lớp chống cháy: Băng Mica tổng hợp;
Lớp cách điện: XLPE liên kết ngang;
Lớp bán dẫn: PVC chậm cháy (FR-PVC) hoặc vật liệu LSZH theo yêu cầu đặt hàng;
Giáp kim loại: Dạng sợi thép mạ kẽm hoặc sợi nhôm;
Vỏ bọc: PVC chậm cháy (FR-PVC) hoặc vật liệu không halogen LSZH theo yêu cầu.

3. Điện áp định mức Uo/U (Um): 0.6/1 (1.2) kV.

4. Nhiệt độ hoạt động tối đa trong điều kiện bình thường: 90°C. Nhiệt độ hoạt động tối đa trong điều kiện ngắn mạch: 250°C.

5. Tiết diện mặt cắt danh định: Từ 1.5 – 400mm².

Danh mục: Cáp chống cháy (FR)

Cáp chống cháy là loại cáp có thể đảm bảo tính toàn vẹn của mạch điện, nghĩa là nó có thể hoạt động bình thường ngay cả khi đang cháy, nhờ vậy nó sẽ cấp điện cho hệ thống chữa cháy, hệ thống báo cháy, thang máy, hệ thống gửi tín hiệu khẩn cấp trong các toàn nhà/ công trình… nên công tác chữa cháy sẽ thuận lợi hơn.

Cáp chống cháy được sản xuất chủ yếu theo tiêu chuẩn BS 6387 hoặc IEC 60331, IEC 60332 và kết hợp một số tiêu chuẩn khác như TCVN 5935-1 (IEC 60502-1), IEC 60754… Theo đó, các đặc tính của cáp bao gồm:

Phát thải ít khói, khói trắng không mùi khi cháy (không chứa chất halogen độc hại);
Không phát thải khí gây ăn mòn;
Có khả năng ngăn lan truyền ngọn lửa (chậm cháy);
Đảm bảo tính toàn vẹn của mạch điện.

Tiêu chuẩn chống cháy IEC 60331 và BS 6387 quy định các phương thức cháy mà cáp phải vượt qua. Theo đó:

1. Đối với IEC 60331: Cáp phải có khả năng chống cháy ở ngưỡng nhiệt độ ít nhất 750°C trong 90 phút;

2. Đối với BS 6387: Cáp phải có khả năng chống cháy ở các điều kiện cháy khác nhau như chống cháy ở ngọn lửa trực tiếp 950°C trong 3 tiếng; 650°C trong 15 phút sau đó tiếp tục tiếp xúc với cả lửa và nước 15 phút nữa, và 950°C 15 phút sau đó chịu sốc cơ học theo chu kỳ 30 giây mỗi lần trong 15 phút nữa.

Cáp chống cháy được sử dụng cho mạng lưới điện hạ thế với điện áp danh định 0.6/1 (1.2)kV.

Cáp chống cháy có giáp SUNWON – 0.6/1kV SWA (AWA)/ FR-PVC 4x có các tiết diện: 4×1.5, 4×2.5, 4×4, 4×6,4×10, 4×16, 4×25, 4×35, 4×50, 4×70, 4×95, 4×120, 4×150, 4×185, 4×240, 4×300, 4×400.
