Cáp đồng trần SUNWON (ACC)

Cáp điện trần lõi đồng gồm 1 hoặc nhiều lớp được sử dụng cho đường dây tải điện trên không.

1. Tiêu chuẩn áp dụng: TCVN 5064:1994/ SDD1: 1995.

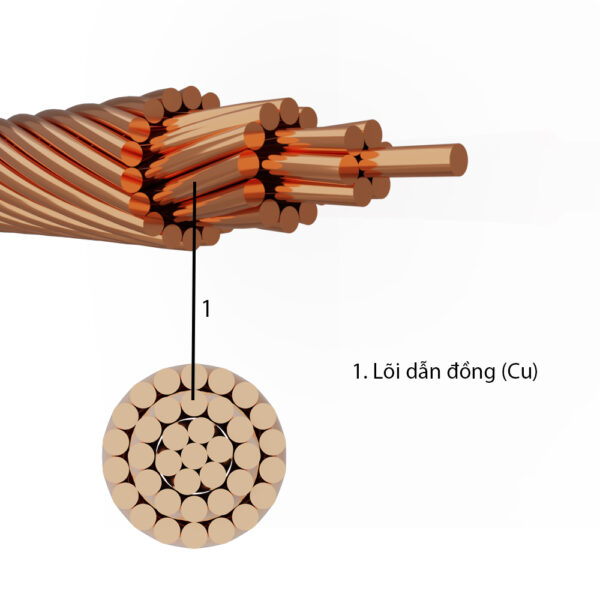

2. Cấu trúc sản phẩm: Gồm 1 hoặc nhiều sợi đồng cứng được xoắn bện đồng tâm tạo thành nhiều lớp.

3. Tiết diện mặt cắt danh định: Từ 4mm2 tới 400mm2

xem bảng giá xem thông số

Danh mục: Cáp điện trần (AAC, ACSR...)

Mô tả

Cáp đồng trần được quy định cụ thể trong tiêu chuẩn Việt Nam TCVN 5064:1998 về kết cấu, vật liệu và quy cách xoắn với nội dung cơ bản như sau:

1. Dây trần có các lớp xoắn đồng tâm (concentric lay stranded conductor)

Dây gồm lõi ở giữa được bao bọc bởi một hoặc nhiều lớp sợi sát nhau, được xoắn theo các chiều xoắn ngược nhau.

2. Chiều xoắn (định nghĩa thay thế) (direction of lay (alternative definition))

Chiều xoắn được xác định là chiều phải hoặc chiều trái.

3. Bề mặt

Bề mặt dây không được có các khuyết tật mà mắt thường nhìn thấy được (cho phép sử dụng kính điều chỉnh thị lực) như các vết xước, các vết lõm, v.v… không thích hợp trong thông lệ thương mại.

4. Mối nối

Trên sợi dây lõi thép và trên các sợi dây bất kỳ, không được có bất kỳ mối nối nào dưới bất kỳ cách nào, trong quá trình xoắn.
Trong quá trình xoắn, không được phép hàn một sợi nhôm nào nhằm đạt được chiều dài qui định của dây.
Các mối nối phải được thực hiện bằng cách hàn điện tiếp xúc, hàn điện tiếp xúc rồi rèn nguội hoặc hàn ép nguội (xem chú thích 1) và các phương pháp khác đã được chấp nhận.

Cáp đồng trần SUNWON (ACC) được phân loại như sau: Cu 1x4mm2, Cu 1x6mm2, Cu 1x10mm2, Cu 1x16mm2, CU 1x25mm2, CU 1x35mm2, CU 1x50mm2, CU 1x75mm2, CU 1x95mm2, CU 1x120mm2, CU 1x150mm2, CU 1x185mm2, CU 1x240mm2, CU 1x300mm2, CU 1x400mm2.

STT	Tiết diện mặt cắt danh định Nominal Area	Kết cấu ruột dẫn Conductor Structure		Đường kính ngoài gần đúng	Điện trở ruột dẫn lớn nhất ở 20°C	Lực kéo đứt tối thiểu	Khối lượng gần đúng
		Số sợi No. of Wire	Đường kính sợi Wire dia.	Approx. Overall diameter	Max resistance of conductor at 20°C	Min breaking strength	Approx. weight
	〖mm〗^2	No	mm	mm	Ω/km	N	Kg/m
1	4	1	2.25	2.25	4.61	1575	0.0356
2	4	7	0.85	2.55	4.61	1575	0.0356
3	6	1	2.75	2.75	3.08	2340	0.0532
4	6	7	1.04	3.12	3.08	2340	0.0533
5	10	1	3.57	3.57	1.83	3758	0.0897
6	10	7	1.35	4.05	1.83	3758	0.0898
7	16	7	1.7	5.1	1.15	6031	0.1424
8	25	7	2.13	6.39	0.727	9463	0.2236
9	35	7	2.51	7.53	0.524	13141	0.3105
10	50	19	1.82	9.1	0.387	17455	0.4436
11	70	19	2.13	10.65	0.268	27115	0.6070
12	95	19	2.51	12.55	0.193	36637	0.8429
13	120	37	2.01	14.07	0.153	46845	1.0489
14	150	37	2.25	15.75	0.124	55151	1.3275
15	185	37	2.51	17.57	0.0991	73303	1.6414
16	240	61	2.25	20.25	0.0754	93837	2.1014
17	300	61	2.51	22.59	0.0601	107422	2.5851
18	400	61	2.8	25.2	0.047	144988	3.47

Bạn xem thông số sản phẩm chi tiết tại đây.

Thông tin bổ sung

Số ruột dẫn	1x
