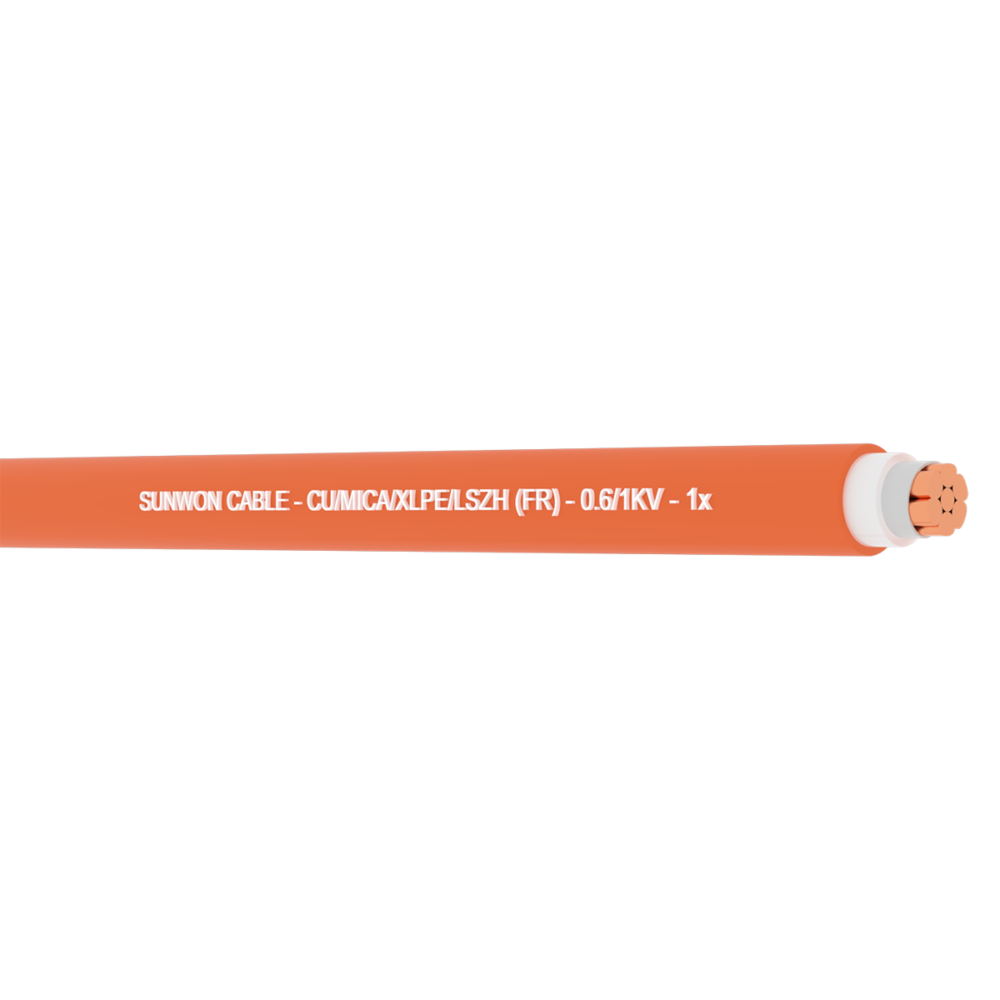

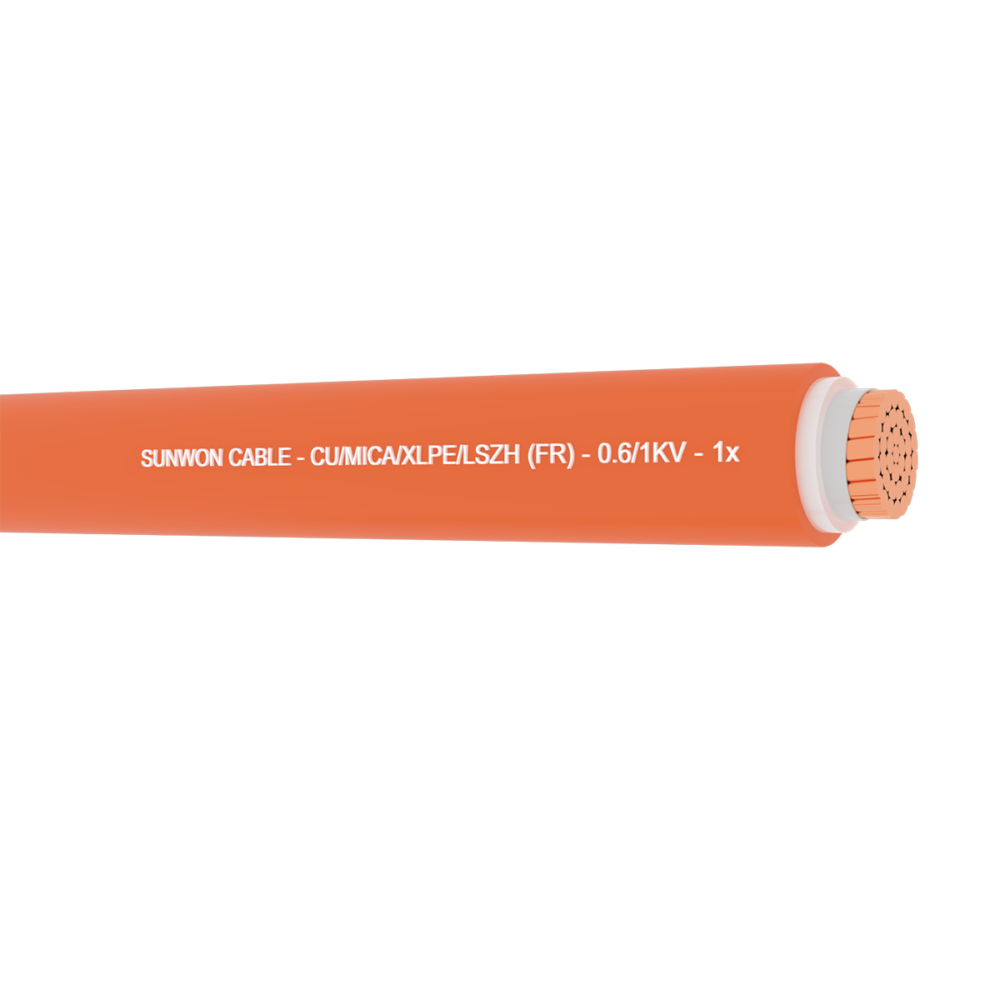

Cáp chống cháy, không giáp SUNWON - 0.61kV FR-PVC 1x 19 sợi (3)

Kết cấu Cáp chống cháy, không giáp SUNWON - 0.6/1kV FR-PVC 1x

Cáp chống cháy 1 lõi SUNWON-0.6/1kV FR-PVC 1x

1. Tiêu chuẩn áp dụng: IEC 60331-21, BS 6387. BS 8491;

2. Cấu trúc sản phẩm:

Ruột dẫn: Nhiều sợi đồng cứng, xoắn bện đồng tâm và có thể ép chặt;
Số lõi: 1;
Lớp chống cháy: Băng Mica tổng hợp;
Cách điện: XLPE liên kết ngang;
Không có giáp kim loại;
Vỏ bọc: PVC chậm cháy (FR-PVC) hoặc vật liệu không halogen LSZH theo yêu cầu.

3. Điện áp định mức Uo/U (Um): 0.6/1 (1.2) kV.

4. Nhiệt độ hoạt động tối đa trong điều kiện bình thường: 90°C. Nhiệt độ hoạt động tối đa trong điều kiện ngắn mạch: 250°C.

5. Tiết diện mặt cắt danh định: Từ 1.5 đến 630mm².

Danh mục: Cáp chống cháy (FR)

Cáp Chống cháy (FR) là một sản phẩm chống cháy an toàn, không những kìm hãm sự lan truyền của ngọn lửa mà còn phải duy trì tính toàn vẹn của mạch điện (tính toàn vẹn của mạch là cáp có thể hoạt động bình thường ngay cả khi đang cháy).

Điều này rất quan trọng để các thiết bị báo cháy như hệ thống báo cháy, đầu báo khói, hệ thống PA và hệ thống chiếu sáng khẩn cấp, có thể thực hiện các chức năng của chúng trong trường hợp hỏa hoạn.

Mica là một khoáng chất vô cơ tự nhiên không cháy, có độ bền điện môi cao và khả năng chịu nhiệt cực tốt. Do đó trong khi hỏa hoạn, mica hoạt động như một rào cản chống cháy cho dây dẫn và tiếp tục duy trì tính toàn vẹn của mạch.

Thử nghiệm cáp chống cháy: Đoạn cáp hoàn chỉnh có chiều dài tối thiểu 1200mm (hoặc 500mm tùy trường hợp), mỗi đầu phải được cắt bỏ lớp vỏ và các lớp khác rộng khoảng 100mm được nối với máy biến áp 3 pha cho cáp nhiều lõi (hoặc 3 máy biến áp 1 pha) và máy biến áp 1 pha cho cáp 1 lõi). Đoạn cáp được nối với cầu chì 2A, đầu kia dây cáp được nối với bóng đèn.

Sau thời gian thử nghiệm, cầu chì không bị chảy và bóng đèn không bị tắt. Nếu mẫu cáp không đạt thì phải thử thêm 2 mẫu khác, chỉ cần 1 trong 2 mẫu này không đạt tiếp thì mẫu cáp đó được coi là không đạt.

Cáp chống cháy, không giáp SUNWON – 0.6/1kV FR-PVC 1x có các tiết diện: 1×1.5, 1×2.5, 1×4.0, 1×6.0, 1×10, 1×16, 1×25, 1×35, 1×50, 1×70, 1×95, 1×120, 1×150, 1×185, 1×240, 1×300, 1×400, 1×630.
